Bildschirm

Einführung

Die Klasse screen ist von der Basisklasse brain abgeleitet. Sie steuert, wie das V5 Brain Text, Zahlen und Grafiken auf seinem Touchscreen anzeigt und wie es auf Berührungseingaben reagiert.

Standardmäßig wird für den Druck auf Brain die Schriftart monospaced small verwendet, die 12 Zeilen und 48 Spalten hat.

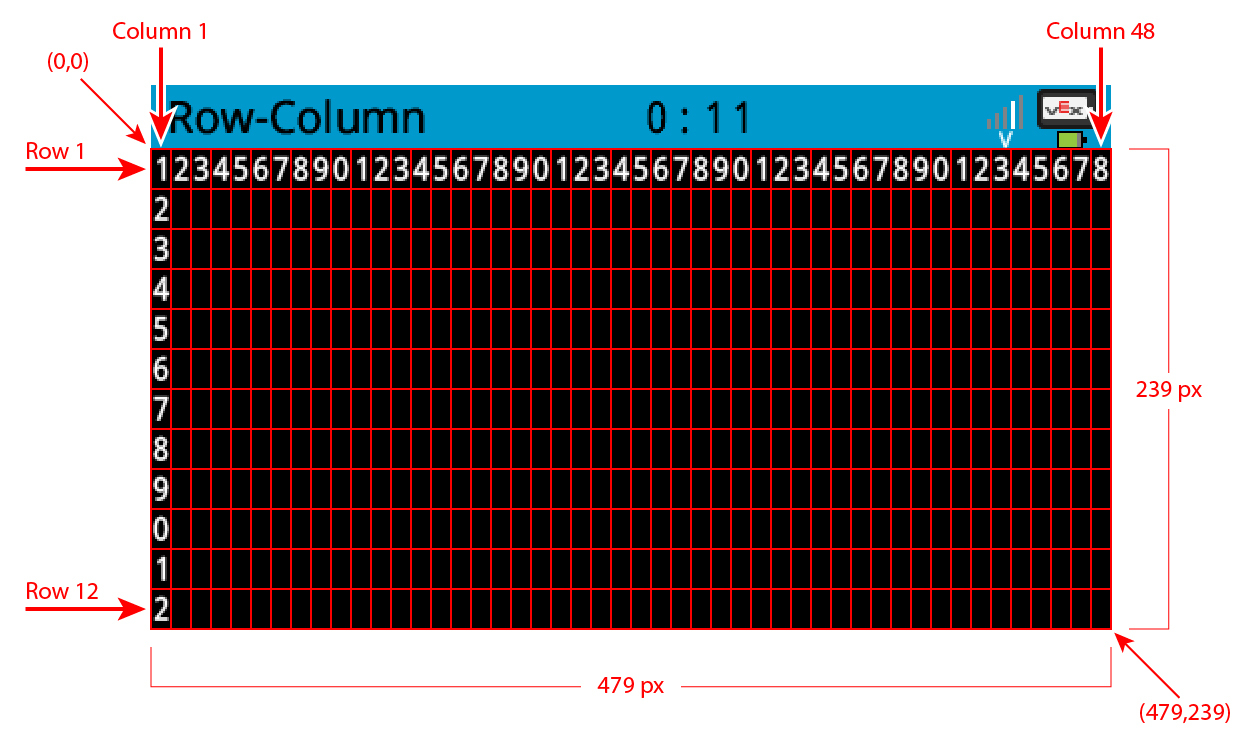

Für Zeichenaufgaben beträgt die Auflösung des Brain 480 x 240 Pixel.

Zugang

Auf die Klasse screen kann zugegriffen werden durch:

Brain.Screen

Anmerkungen

• Das Objekt screen wird vom Gehirn bereitgestellt. Es wird nicht direkt konstruiert.

• Projekte verwenden ein einziges globales Brain Objekt, daher werden Bildschirmfunktionen mit Brain.Screen aufgerufen.

Beispiel

/* This constructor is required when using VS Code.
A Brain is generated automatically at the start of
VEXcode projects. */

// Create the V5 Brain
brain Brain = brain();

// Print text to the Brain screen
Brain.Screen.print("Hello!");

Mitgliedsfunktionen

Die Klasse screen umfasst die folgenden Memberfunktionen:

• print — Gibt formatierten Text, Zahlen oder boolesche Werte auf dem Brain-Bildschirm aus.

• setCursor — Verschiebt den Textcursor in eine angegebene Zeile und Spalte.

• newLine — Löscht den Rest der aktuellen Zeile und bewegt den Cursor in die nächste Zeile.

• clearLine — Löscht den Rest der aktuellen Zeile oder löscht eine angegebene Zeile.

• row — Gibt die Zeile zurück, in der der Text gedruckt werden soll.

• column — Gibt die Spalte zurück, in der der Text gedruckt werden soll.

• getStringHeight — Gibt die Höhe einer Zeichenkette in Pixeln unter Verwendung der aktuellen Schriftart zurück.

• getStringWidth — Gibt die Breite einer Zeichenkette in Pixeln unter Verwendung der aktuellen Schriftart zurück.

• printAt — Gibt formatierten Text an einer x, y Pixelposition aus.

• clearScreen — Löscht alle Zeichnungen und Texte vom Brain-Bildschirm.

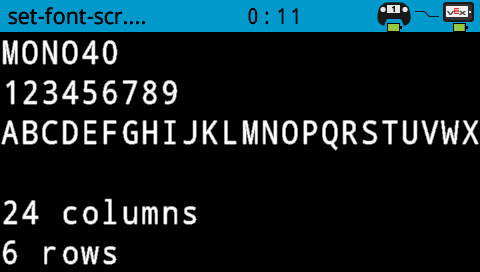

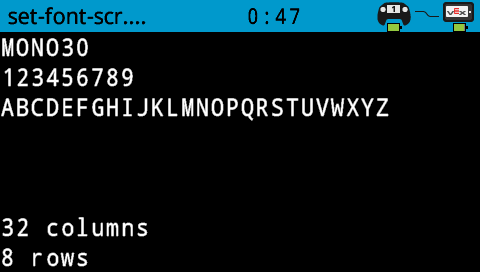

• setFont — Legt die Schriftart fest, die für die Bildschirmausgabe verwendet wird.

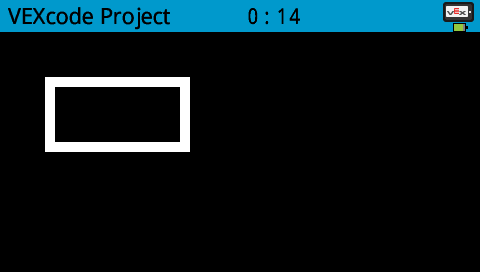

• setPenWidth — Legt die Dicke der gezeichneten Linien und Formumrisse fest.

• setPenColor — Legt die Farbe von Text, Pixeln, Linien und Formumrissen fest.

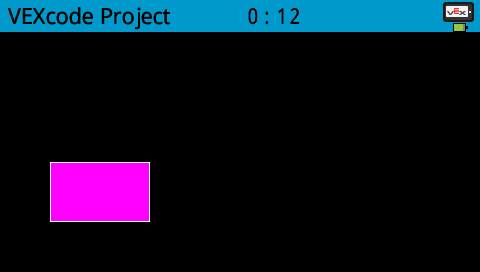

• setFillColor — Legt die Füllfarbe für gezeichnete Formen und gedruckte Texthintergründe fest.

• setOrigin — Legt den Ursprung für die Bildschirmkoordinaten fest.

• setClipRegion — Beschränkt die Bildschirmausgabe auf einen rechteckigen Bereich.

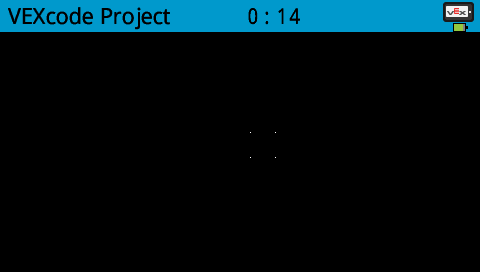

• drawPixel — Zeichnet ein Pixel an einer Koordinate.

• drawLine — Zeichnet eine Linie zwischen zwei Punkten.

• drawRectangle — Zeichnet ein Rechteck an einer x, y Position mit einer festgelegten Größe.

• drawCircle — Zeichnet einen Kreis an einer x, y Position mit einem angegebenen Radius.

• drawImageFromFile — Zeichnet ein Bild aus einer SD-Kartendatei auf den Bildschirm.

• render — Aktiviert die Doppelpufferung oder gibt den Backbuffer auf dem Bildschirm aus.

• pressing — Gibt zurück, ob der Bildschirm gerade gedrückt wird.

• xPosition — Gibt die x-Koordinate des letzten Bildschirm-Touches zurück.

• yPosition — Gibt die y-Koordinate des letzten Bildschirm-Touches zurück.

• pressed — Registriert eine Rückruffunktion, die beim Drücken des Bildschirms ausgeführt wird.

• released — Registriert eine Callback-Funktion, die ausgeführt wird, wenn der Bildschirm nach dem Drücken losgelassen wird.

Bevor screen Memberfunktionen aufgerufen werden, muss eine brain Instanz erstellt werden, wie unten gezeigt:

// Create the V5 Brain
brain Brain = brain();

print

Zeigt Text, Zahlen oder boolesche Werte auf dem V5 Brain-Bildschirm an.

Available Functions

1 — Gibt formatierten Text mithilfe von Zeichenkettenliteralen oder schreibgeschützten C-Zeichenketten aus.

void print(
    const char* format,
    ... );

2 — Gibt formatierten Text mithilfe veränderbarer Zeichenarrays aus.

void print(
    char* format,
    ... );

Parameters

Parameter	Typ	Beschreibung
format	const char*	Eine Formatzeichenkette, die als Zeichenkettenliteral oder als schreibgeschützte Zeichenkette im C-Stil angegeben wird (z. B. “Score: %d”).
format	char*	Eine Formatzeichenkette, die als veränderbares Zeichenarray bereitgestellt wird.
…		Ein oder mehrere zusätzliche Werte, die durch Kommas getrennt in die Formatzeichenfolge eingefügt werden.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Ausgabe beginnt an der Cursorposition auf dem Bildschirm.

• Der gedruckte Text verwendet die Bildschirmschriftart.

• Gedruckter Text verwendet die aktuelle Stiftfarbe .

• Text, der mit print gedruckt wird, wird immer mit einem Hintergrund gedruckt, wobei die Hintergrundfarbe durch die aktuelle Füllfarbe bestimmt wird.

• Bei Verwendung einer Formatzeichenfolge müssen die Anzahl und die Typen der übergebenen Werte mit den Formatbezeichnern in der Zeichenfolge übereinstimmen.

Examples

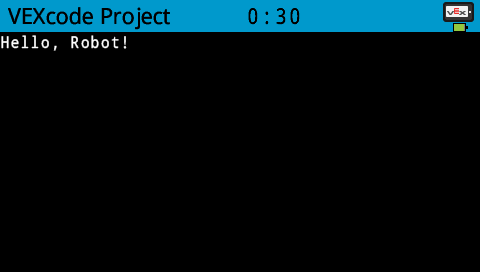

// Display a message at the starting cursor
Brain.Screen.print("Hello, Robot!");

setCursor

Bewegt den Cursor zu einer bestimmten Zeile und Spalte auf dem V5 Brain-Bildschirm. Der nächste Aufruf von print beginnt die Ausgabe an dieser Position.

Available Functions

void setCursor(
  int32_t row,
  int32_t col );

Parameters

Parameter	Typ	Beschreibung
row	int32_t	Die Zeile, in die der Cursor bewegt werden soll.
col	int32_t	Die Spalte, in die der Cursor bewegt werden soll.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Beeinflusst, wo die nachfolgende Textausgabe beginnt, wenn print verwendet wird.

• Zeilen und Spalten basieren auf der aktuell eingestellten Bildschirmschriftart.

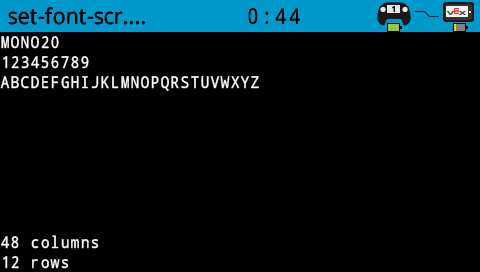

• Die Standardschriftart (mono20) verwendet 12 Zeilen und 48 Spalten.

• Der Aufruf von setCursor beeinflusst nur die Position der nachfolgenden Textausgabe.

Examples

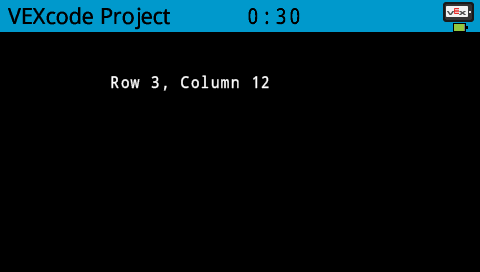

// Display text starting at Row 3 Column 12
Brain.Screen.setCursor(3, 12);
Brain.Screen.print("Row 3, Column 12");

newLine

Bewegt den Cursor an den Anfang der nächsten Zeile auf dem Gehirn-Bildschirm.

Available Functions

void newLine();

Parameters

Diese Funktion akzeptiert keine Parameter.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Befindet sich der Cursor mitten in einem Satz, löscht newLine den Rest der Zeile nach dem Cursor, bevor zur nächsten Zeile gewechselt wird.

• Nach dem Aufruf von newLinewird der Cursor in der ersten Spalte der nächsten Zeile positioniert.

• Die Cursorposition und die Zeilennummerierung werden mit setCursor festgelegt.

Examples

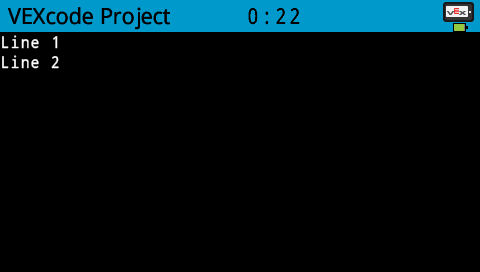

// Display two lines of text
Brain.Screen.print("Line 1");
Brain.Screen.newLine();
Brain.Screen.print("Line 2");

clearLine

Löscht Text aus einer Zeile auf dem V5 Brain-Bildschirm.

Available Functions

1 — Löscht den Rest der aktuellen Zeile ab der Cursorposition.

void clearLine();

2 — Löscht die angegebene Zeile mit der aktuell konfigurierten Füllfarbe.

void clearLine(
    int number );

3 — Löscht die angegebene Zeile mithilfe eines vordefinierten oder benutzerdefinierten Farbobjekts.

void clearLine(
    int          number,
    const color& color );

4 — Löscht die angegebene Zeile mithilfe eines hexadezimalen Farbwerts.

void clearLine(
    int         number,
    const char* color );

5 — Löscht die angegebene Zeile anhand eines Farbtonwerts.

void clearLine(
    int number,
    int hue );

Parameters

Parameter	Typ	Beschreibung
number	int	Die zu löschende Zeilennummer. Die Zeilennummerierung beginnt bei 1.
color	const color&	Löscht die Zeile mit einem color Objekt. Vordefinierte Farben sind: black white red green blue yellow orange purple cyan transparent Es kann auch ein benutzerdefiniertes Farbobjekt verwendet werden.
color	const char*	Löscht die Zeile mithilfe eines hexadezimalen Farbwerts (z. B. “#000000”).
hue	int	Löscht die Zeile mit einem ganzzahligen Farbtonwert im Bereich 0–359, der Grad auf einem Farbkreis darstellt.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Das Löschen einer Zeile ändert die aktuelle Cursorposition nicht.

• Die Cursorposition und die Zeilennummerierung werden mit setCursor festgelegt.

• Der Parameterwert hue basiert auf einem kreisförmigen Farbkreis, wie unten dargestellt, wobei die Werte Gradzahlen auf dem Kreis darstellen (zum Beispiel Rot nahe 0°, Grün nahe 120° und Blau nahe 240°).

Examples

// Display text on two rows
Brain.Screen.print("This text stays");
Brain.Screen.newLine();
Brain.Screen.print("This disappears");

// Wait 3 seconds before clearing row 2
wait(3, seconds);
Brain.Screen.clearLine(2);

row

Gibt die Zeile zurück, in der der Text auf dem V5 Brain-Bildschirm ausgegeben werden soll.

Available Functions

int32_t row();

Parameters

Diese Funktion akzeptiert keine Parameter.

Return Values

Gibt einen int32_t zurück, der die Zeile darstellt, in der der Text ausgegeben wird.

Die Zeilennummerierung beginnt bei 1.

Notes

• Die Cursorposition basiert auf der Bildschirmschriftart.

• Der zurückgegebene Wert gibt an, wo die nächste Ausgabe erscheinen wird.

• Der Zeilenwert ändert sich, wenn Text gedruckt wird oder wenn setCursor aufgerufen wird.

Examples

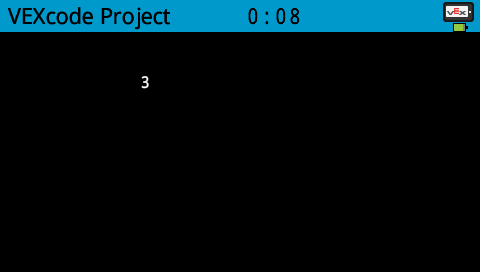

// Display the cursor's current row
Brain.Screen.setCursor(3, 12);
Brain.Screen.print(Brain.Screen.row());

column

Gibt die Spalte zurück, in der der Text auf dem V5 Brain-Bildschirm ausgegeben wird.

Available Functions

int32_t column();

Parameters

Diese Funktion akzeptiert keine Parameter.

Return Values

Gibt einen int32_t zurück, der die Spalte darstellt, in der der Text ausgegeben werden soll.

Die Spaltennummerierung beginnt bei 1.

Notes

• Die Cursorposition basiert auf der Bildschirmschriftart.

• Der zurückgegebene Wert gibt an, wo die nächste Ausgabe erscheinen wird.

• Der Spaltenwert ändert sich, wenn Text gedruckt wird oder wenn setCursor aufgerufen wird.

Examples

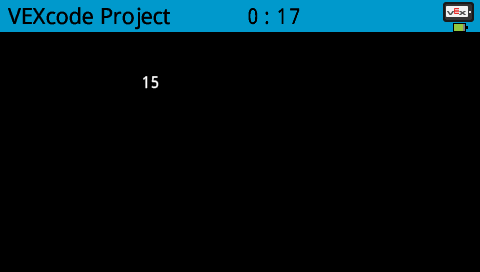

// Display the cursor's current column
Brain.Screen.setCursor(5, 15);
Brain.Screen.print(Brain.Screen.column());

getStringHeight

Gibt die Höhe eines Strings in Pixeln zurück, wenn dieser auf dem V5 Brain-Bildschirm gerendert wird.

Available Functions

int32_t getStringHeight(
    const char* cstr );

Parameters

Parameter	Typ	Beschreibung
cstr	const char*	Der zu messende Text wird als C-Style-String angegeben (zum Beispiel “Hello”).

Return Values

Gibt einen int32_t zurück, der die Höhe der Zeichenkette in Pixeln bei der Darstellung auf dem Brain-Bildschirm repräsentiert.

Notes

• Die zurückgegebene Höhe hängt von aktuell ausgewählten Bildschirmschriftart ab.

• Diese Funktion misst die Zeichenkette, ohne sie auf dem Bildschirm darzustellen.

• Die zurückgegebene Höhe gibt an, wie die Zeichenkette beim Drucken aussehen würde.

getStringWidth

Gibt die Breite einer Zeichenkette in Pixeln zurück, wenn sie auf dem V5 Brain-Bildschirm gerendert wird.

Available Functions

int32_t getStringWidth(
    const char* cstr );

Parameters

Parameter	Typ	Beschreibung
cstr	const char*	Der zu messende Text wird als C-Style-String angegeben (zum Beispiel “Hello”).

Return Values

Gibt einen int32_t zurück, der die Breite der Zeichenkette in Pixeln bei der Darstellung auf dem Brain-Bildschirm repräsentiert.

Notes

• Die zurückgegebene Breite hängt von aktuell ausgewählten ab.

• Diese Funktion misst die Zeichenkette, ohne sie auf dem Bildschirm darzustellen.

• Die zurückgegebene Breite gibt an, wie die Zeichenkette beim Drucken aussehen würde.

printAt

Gibt Text, Zahlen oder boolesche Werte an einer bestimmten Koordinate auf dem V5 Brain-Bildschirm aus.

Available Functions

1 — Gibt formatierte Ausgabe an der angegebenen Pixelposition aus.

void printAt(
    int32_t    x,
    int32_t    y,
    const char* format,
    ... );

2 — Gibt formatierten Text an der angegebenen Pixelposition aus und legt fest, ob der Texthintergrund deckend oder transparent ist.

void printAt(
    int32_t    x,
    int32_t    y,
    bool       bOpaque,
    const char* format,
    ... );

Parameters

Parameter	Typ	Beschreibung
x	int32_t	Die x-Position, an der gedruckt werden soll, bezogen auf den Bildschirmursprung.
y	int32_t	Die y-Position, an der gedruckt werden soll, bezogen auf den Bildschirmursprung.
bOpaque	bool	Steuert, ob der gedruckte Text deckend oder transparent dargestellt wird: true — Der Hintergrund des gedruckten Textes wird mit der aktuellen Füllfarbe gefüllt. false — Der Text wird transparent dargestellt und der Hintergrund ist nicht gefüllt.
format	const char*	Eine Formatzeichenfolge, die steuert, was auf dem Bildschirm ausgegeben wird (zum Beispiel “Score: %d”).
…		Ein oder mehrere zusätzliche Werte, die durch Kommas getrennt in die Formatzeichenfolge eingefügt werden.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Koordinaten x und y beziehen sich auf den aktuellen Bildschirmursprung, der mit setOrigin geändert werden kann.

• Der gedruckte Text verwendet die Bildschirmschriftart.

• Gedruckter Text verwendet die aktuelle Stiftfarbe .

• Bei Verwendung einer Formatzeichenfolge müssen die Anzahl und die Typen der übergebenen Werte mit den Formatbezeichnern in der Zeichenfolge übereinstimmen.

Examples

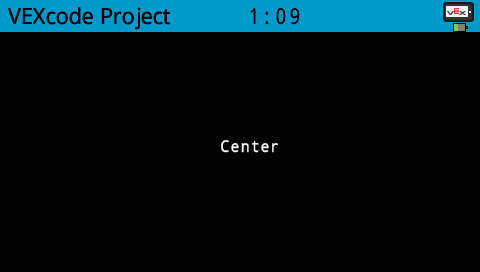

// Print "Center" at the center of the screen
Brain.Screen.printAt(220, 120, "Center");

clearScreen

Löscht alle Zeichnungen und Texte vom Brain-Bildschirm und setzt die Cursorposition auf Zeile 1, Spalte 1 zurück.

Available Functions

1 — Der Bildschirm wird schwarz.

void clearScreen();

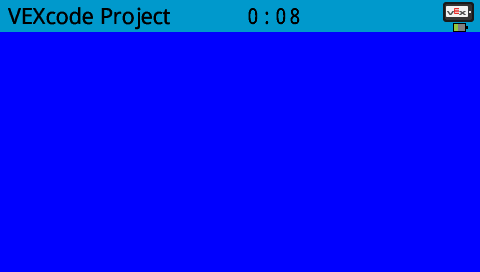

2 — Löscht den Bildschirm mithilfe eines vordefinierten oder benutzerdefinierten Farbobjekts.

void clearScreen(
    const color& color );

3 — Löscht den Bildschirm mithilfe eines hexadezimalen Farbwerts.

void clearScreen(
    const char* color );

4 — Löscht den Bildschirm mithilfe eines Farbtonwerts.

void clearScreen(
    int hue );

Parameters

Parameter	Typ	Beschreibung
color	const color&	Löscht den Bildschirm mit einem color Objekt. Vordefinierte Farben sind: black white red green blue yellow orange purple cyan transparent Es kann auch ein benutzerdefiniertes Farbobjekt verwendet werden.
color	const char*	Löscht den Bildschirm mit einem hexadezimalen Farbwert, der als Zeichenkette dargestellt wird (z. B. “#000000”).
hue	int	Löscht den Bildschirm mit einem ganzzahligen Farbtonwert im Bereich 0–359, der Grad auf einem Farbkreis darstellt.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Der Parameterwert hue basiert auf einem kreisförmigen Farbkreis, wie unten dargestellt, wobei die Werte Gradzahlen auf dem Kreis darstellen (zum Beispiel Rot nahe 0°, Grün nahe 120° und Blau nahe 240°).

Examples

// Clear screen after 2 seconds
Brain.Screen.print("VEXcode");
wait(2, seconds);
Brain.Screen.clearScreen();

---

// Clear screen to blue after 2 seconds
Brain.Screen.print("VEXcode");
wait(2, seconds);
Brain.Screen.clearScreen(blue);

setFont

Legt die Schriftart für den auf dem V5 Brain-Bildschirm angezeigten Text fest.

Dies steuert die Schriftart, die bei der Verwendung von Bildschirmtextfunktionen wie print auf die nachfolgende Textausgabe angewendet wird.

Available Functions

void setFont(
  fontType font );

Parameters

Parameter	Typ	Beschreibung

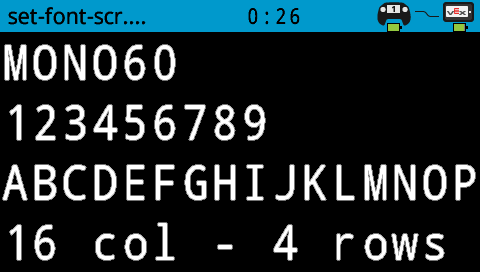

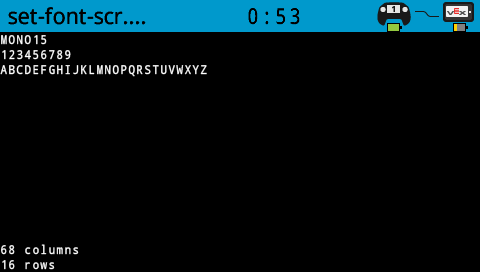

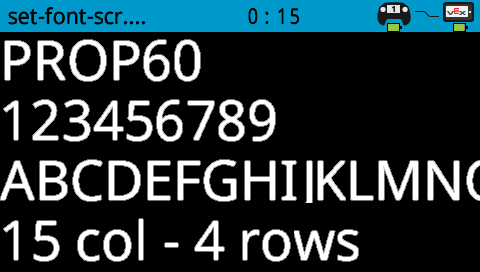

font	fontType	Sets the font to one of the following: mono12 mono15 mono20 mono30 mono40 mono60 prop20 prop30 prop40 prop60 fontType::cjk16 — Can print Chinese, Japanese, and Korean characters. Simplified Chinese — Can be seen up to column 28. Traditional Chinese — Can be seen up to column 28. Japanese (Kanji) — Can be seen up to column 28. Korean (Hangul) — Can be seen up to column 30. These options are shown below.

mono12	mono15	mono20
mono30	mono40	mono60

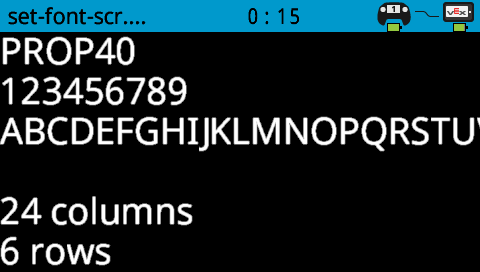

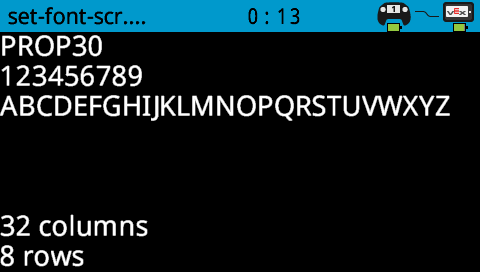

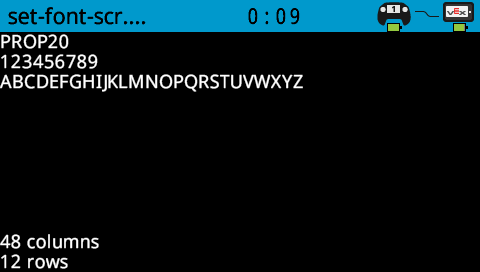

prop20	prop30	prop40
prop60	fontType::cjk16

Return Values

Diese Funktion gibt keinen Wert zurück.

Examples

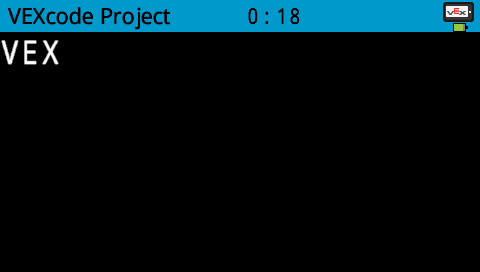

// Print larger text
Brain.Screen.setFont(mono40);
Brain.Screen.print("VEX");

---

// Print in Chinese
Brain.Screen.setFont(fontType::cjk16);
Brain.Screen.print("VEX机器人");

setPenWidth

Legt die Strichstärke und Konturstärke von gezeichneten Linien fest.

Available Functions

void setPenWidth(
  uint32_t width );

Parameters

Parameter	Typ	Beschreibung
width	uint32_t	Die Stiftbreite in Pixeln, von 0 bis 32.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Stiftbreite gilt für Zeichenfunktionen wie drawLine, drawRectangle und drawCircle.

Examples

// Draw a rectangle with a pen width of 10
Brain.Screen.setPenWidth(10);
Brain.Screen.drawRectangle(50, 50, 130, 60);

setPenColor

Legt die Farbe von Text, Pixeln, Linien und Formkonturen fest.

Available Functions

1 — Legt die Stiftfarbe mithilfe eines vordefinierten oder benutzerdefinierten Farbobjekts fest.

void setPenColor(
    const color& color );

2 — Legt die Stiftfarbe mithilfe eines hexadezimalen Farbwerts fest.

void setPenColor(
    const char* color );

3 — Legt die Stiftfarbe mithilfe eines Farbtonwerts fest.

void setPenColor(
    int hue );

Parameters

Parameter	Typ	Beschreibung
color	const color&	Legt die Stiftfarbe mithilfe eines color Objekts fest. Vordefinierte Farben: black white red green blue yellow orange purple cyan transparent
color	const char*	Legt die Stiftfarbe mithilfe eines hexadezimalen Farbwerts fest, der als Zeichenkette dargestellt wird (zum Beispiel “#FF0000”).
hue	int	Die Stiftfarbe wird mithilfe eines ganzzahligen Farbtonwerts im Bereich 0–359eingestellt, der Gradzahlen auf einem Farbkreis darstellt (zum Beispiel ist 0 rot, 120 grün und 240 blau).

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Standardstiftfarbe zu Beginn eines Projekts ist white.

• Die Stiftfarbe wird für Umrisse von Formen (z. B. mit drawCircle oder drawRectangle), Text- und numerische Ausgaben (mit print und printAt) sowie für einzelne Pixel verwendet, die mit drawPixel gezeichnet werden.

• Der Parameterwert hue basiert auf einem kreisförmigen Farbkreis, wie unten dargestellt, wobei die Werte Gradzahlen auf dem Kreis darstellen (zum Beispiel Rot nahe 0°, Grün nahe 120° und Blau nahe 240°).

Examples

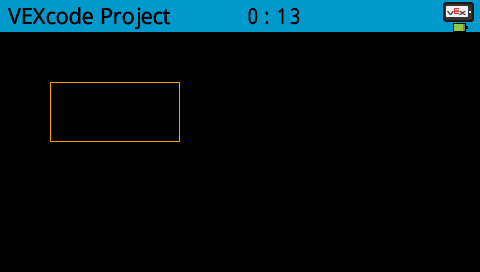

// Draw a rectangle with orange borders
Brain.Screen.setPenColor(orange);
Brain.Screen.drawRectangle(50, 50, 130, 60);

setFillColor

Legt die Füllfarbe fest, die beim Zeichnen von Formen verwendet wird.

Available Functions

1 — Legt die Füllfarbe mithilfe eines vordefinierten oder benutzerdefinierten Farbobjekts fest.

void setFillColor(
    const color& color );

2 — Legt die Füllfarbe mithilfe eines hexadezimalen Farbwerts fest.

void setFillColor(
    const char* color );

3 — Legt die Füllfarbe mithilfe eines Farbtonwerts fest.

void setFillColor(
    int hue );

Parameters

Parameter	Typ	Beschreibung
color	const color&	Legt die Füllfarbe mithilfe eines color Objekts fest. Vordefinierte Farben: black white red green blue yellow orange purple cyan transparent
color	const char*	Legt die Füllfarbe mithilfe eines hexadezimalen Farbwerts fest, der als Zeichenkette dargestellt wird (z. B. “#00FF00”).
hue	int	Legt die Füllfarbe mithilfe eines ganzzahligen Farbtonwerts im Bereich 0–359fest, der Grad auf einem Farbkreis darstellt (zum Beispiel ist 0 rot, 120 grün und 240 blau).

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Standardfüllfarbe zu Beginn eines Projekts ist black.

• Die Füllfarbe wird für das Innere von Formen verwendet (z. B. mit drawCircle oder drawRectangle).

• Die Füllfarbe wird als Hintergrundfarbe für gedruckten Text verwendet (z. B. bei print und printAt).

  • Bei Verwendung von transparent mit gedrucktem Text wird der Hintergrund black sein.

• Der Parameterwert hue basiert auf einem kreisförmigen Farbkreis, wie unten dargestellt, wobei die Werte Gradzahlen auf dem Kreis darstellen (zum Beispiel Rot nahe 0°, Grün nahe 120° und Blau nahe 240°).

Examples

// Draw a rectangle filled with purple
  Brain.Screen.setFillColor(purple);
  Brain.Screen.drawRectangle(50, 100, 130, 60);

setOrigin

Legt den Ursprung fest, der für das Zeichnen und koordinatenbasierte Drucken auf dem Brain-Bildschirm verwendet wird.

Available Functions

void setOrigin(
  int32_t x,
  int32_t y );

Parameters

Parameter	Typ	Beschreibung
x	int32_t	Die x-Position des Ursprungs relativ zur oberen linken Ecke des Gehirnbildschirms von 0 bis 479.
y	int32_t	Die y-Position des Ursprungs relativ zur oberen linken Ecke des Gehirn-Bildschirms von 0 bis 239.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Der Standardursprung ist die obere linke Ecke des Bildschirms an der Koordinate (0, 0).

• Der Ursprung gilt für Koordinatenfunktionen wie drawLine, drawRectangle, drawCircle und printAt.

• Der Ursprung bleibt so lange aktiv, bis er erneut geändert oder das Projekt zurückgesetzt wird.

setClipRegion

Definiert einen rechteckigen Bereich auf dem Bildschirm, in dem alle Zeichnungen und Texte angezeigt werden. Inhalte außerhalb dieses Bereichs werden nicht angezeigt.

Available Functions

void setClipRegion(
  int x,
  int y,
  int width,
  int height );

Parameters

Parameter	Typ	Beschreibung
x	int	Die x-Koordinate der oberen linken Ecke des Clip-Bereichs, angegeben als ganze Zahl von 0 bis 479.
y	int	Die y-Koordinate der oberen linken Ecke des Clip-Bereichs, angegeben als ganze Zahl von 0 bis 239.
width	int	Die Breite des Clipping-Bereichs in Pixeln, angegeben als ganze Zahl von 0 bis 479.
height	int	Die Höhe des Clipping-Bereichs in Pixeln, angegeben als ganze Zahl von 0 bis 239.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Zeichenfunktionen werden auch dann ausgeführt, wenn sie außerhalb des Clipping-Bereichs liegen, aber nur der Teil innerhalb des Bereichs ist sichtbar.

• Die Koordinaten x und y beziehen sich auf den aktuellen Bildschirmursprung, der mit setOrigin geändert werden kann.

• Der Clip-Bereich gilt nur für den aktuellen Thread.

• Das Festlegen eines neuen Clipbereichs ersetzt jeden zuvor festgelegten Clipbereich für den aktuellen Thread.

Examples

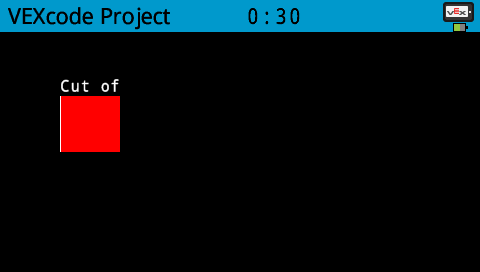

// Restrict text and drawings to a specific region
Brain.Screen.setClipRegion(0, 0, 120, 120);
Brain.Screen.drawRectangle(60, 60, 100, 100, red);
Brain.Screen.printAt(60, 60, "Cut off!");

drawPixel

Zeichnet einen Pixel auf dem V5 Brain-Bildschirm an der ausgewählten x- und y-Pixelposition.

Available Functions

void drawPixel(
  int x,
  int y );

Parameters

Parameter	Typ	Beschreibung
x	int	Die x-Koordinate, an der das Pixel gezeichnet werden soll, angegeben als ganze Zahl von 0 bis 479.
y	int	Die y-Koordinate, an der das Pixel gezeichnet werden soll, angegeben als ganze Zahl von 0 bis 239.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Pixel werden mit der aktuellen Stiftfarbe gezeichnet, die mit setPenColor festgelegt wird.

• Die Koordinaten x und y beziehen sich auf den aktuellen Bildschirmursprung, der mit setOrigin festgelegt werden kann.

• Wenn die angegebene Pixelposition außerhalb der Bildschirmgrenzen liegt, wird das Pixel nicht gezeichnet.

Examples

// Draw the pixels marking the corners of a square
Brain.Screen.drawPixel(250, 100);
Brain.Screen.drawPixel(275, 100);
Brain.Screen.drawPixel(250, 125);
Brain.Screen.drawPixel(275, 125);

drawLine

Zeichnet eine gerade Linie, die zwei Punkte auf dem V5 Brain-Bildschirm verbindet.

Available Functions

void drawLine(
  int x1,
  int y1,
  int x2,
  int y2 );

Parameters

Parameter	Typ	Beschreibung
x1	int	Die Start-x-Koordinate der Geraden, angegeben als ganze Zahl von 0 bis 479.
y1	int	Die Start-y-Koordinate der Geraden, angegeben als ganze Zahl von 0 bis 239.
x2	int	Die End-x-Koordinate der Geraden, angegeben als ganze Zahl von 0 bis 479.
y2	int	Die y-Endkoordinate der Geraden, angegeben als ganze Zahl von 0 bis 239.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Linien werden mit der aktuell mit setPenColor festgelegten Stiftfarbe gezeichnet.

• Die Linienbreite wird durch die aktuelle Stiftbreite bestimmt, die mit setPenWidth eingestellt wird.

• Die Koordinaten x und y beziehen sich auf den aktuellen Bildschirmursprung, der mit setOrigin festgelegt werden kann.

• Wenn ein Teil der Linie außerhalb des Bildschirmbereichs liegt, wird nur der sichtbare Teil gezeichnet.

Examples

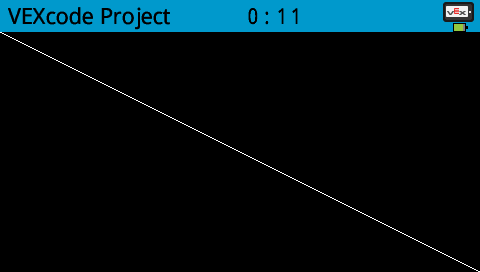

// Draw a line from the top left to bottom right of the screen
Brain.Screen.drawLine(0, 0, 479, 239);

drawRectangle

Zeichnet ein Rechteck an der angegebenen Position und Größe auf dem V5 Brain-Bildschirm.

Available Functions

1 — Zeichnet und füllt ein Rechteck mit der aktuell konfigurierten Füllfarbe.

void drawRectangle(
    int x,
    int y,
    int width,
    int height );

2 — Zeichnet und füllt ein Rechteck mit einem vordefinierten oder benutzerdefinierten Farbe Objekt.

void drawRectangle(
    int           x,
    int           y,
    int           width,
    int           height,
    const color&  color );

3 — Zeichnet und füllt ein Rechteck unter Verwendung eines hexadezimalen Farbwertes.

void drawRectangle(
    int           x,
    int           y,
    int           width,
    int           height,
    const char*   color );

4 — Zeichnet und füllt ein Rechteck unter Verwendung eines Farbtonwertes.

void drawRectangle(
    int x,
    int y,
    int width,
    int height,
    int hue );

Parameters

Parameter	Typ	Beschreibung
x	int	Die x-Koordinate der oberen linken Ecke des Rechtecks, angegeben als ganze Zahl von 0 bis 479.
y	int	Die y-Koordinate der oberen linken Ecke des Rechtecks, angegeben als ganze Zahl von 0 bis 239.
width	int	Die Breite des Rechtecks, angegeben als ganze Zahl von 0 bis 479.
height	int	Die Höhe des Rechtecks, angegeben als ganze Zahl von 0 bis 239.
color	const color&	Füllt das Rechteck mit einem color Objekt. Vordefinierte Farben sind: black white red green blue yellow orange purple cyan transparent Es kann auch ein benutzerdefiniertes Farbobjekt verwendet werden.
color	const char*	Füllt das Rechteck mit einem hexadezimalen Farbwert (z. B. “#FF0000”).
hue	int	Füllt das Rechteck mit einem Farbtonwert im Bereich 0–359.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Rechteckkontur wird mit der aktuellen Stiftfarbe gezeichnet, die mit setPenColor festgelegt ist.

• Die Konturstärke wird durch die aktuelle Stiftbreite bestimmt, die mit setPenWidth festgelegt wird.

• Wird kein color Parameter angegeben, wird das Innere des Rechtecks ​​mit der aktuell mit setFillColor festgelegten Füllfarbe gefüllt.

• Die Koordinaten x und y beziehen sich auf den aktuellen Bildschirmursprung, der mit setOrigin geändert werden kann.

• Wenn ein Teil des Rechtecks ​​außerhalb der Bildschirmgrenzen liegt, wird nur der sichtbare Teil gezeichnet.

• Der Parameterwert hue basiert auf einem kreisförmigen Farbkreis, wie unten dargestellt, wobei die Werte Gradzahlen auf dem Kreis darstellen (zum Beispiel Rot nahe 0°, Grün nahe 120° und Blau nahe 240°).

Examples

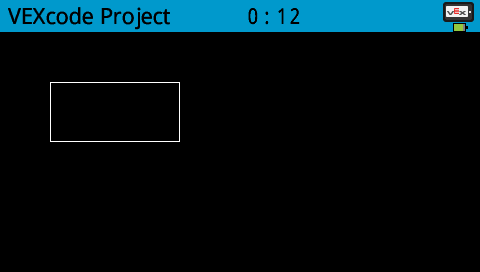

// Draw a rectangle on the screen
Brain.Screen.drawRectangle(50, 50, 130, 60);

drawCircle

Zeichnet einen Kreis auf dem V5 Brain-Bildschirm an der angegebenen Position und mit dem angegebenen Radius.

Available Functions

1 — Zeichnet und füllt einen Kreis mit der aktuell konfigurierten Füllfarbe.

void drawCircle(
    int x,
    int y,
    int radius );

2 — Zeichnet und füllt einen Kreis mit einem vordefinierten oder benutzerdefinierten Farbe Objekt.

void drawCircle(
    int           x,
    int           y,
    int           radius,
    const color&  color );

3 — Zeichnet und füllt einen Kreis unter Verwendung eines hexadezimalen Farbwertes.

void drawCircle(
    int           x,
    int           y,
    int           radius,
    const char*   color );

4 — Zeichnet und füllt einen Kreis unter Verwendung eines Farbtonwertes.

void drawCircle(
    int x,
    int y,
    int radius,
    int hue );

Parameters

Parameter	Typ	Beschreibung
x	int	Die x-Koordinate des Mittelpunkts des Kreises, angegeben als ganze Zahl von 0 bis 479.
y	int	Die y-Koordinate des Mittelpunkts des Kreises, angegeben als ganze Zahl von 0 bis 239.
radius	int	Der Radius des Kreises, angegeben als ganze Zahl von 0 bis 239 Pixeln.
color	const color&	Füllt den Kreis mit einem color Objekt. Vordefinierte Farben sind: black white red green blue yellow orange purple cyan transparent Es kann auch ein benutzerdefiniertes Farbobjekt verwendet werden.
color	const char*	Füllt den Kreis mit einem hexadezimalen Farbwert (z. B. “#FF0000”).
hue	int	Füllt den Kreis mit einem Farbtonwert im Bereich 0–359.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Kreiskontur wird mit der aktuell mit setPenColor festgelegten Stiftfarbe gezeichnet.

• Die Konturstärke wird durch die aktuelle Stiftbreite bestimmt, die mit setPenWidth festgelegt wird.

• Wird kein color Parameter angegeben, wird das Innere des Kreises mit der aktuell mit setFillColor festgelegten Füllfarbe gefüllt.

• Die Koordinaten x und y beziehen sich auf den aktuellen Bildschirmursprung, der mit setOrigin geändert werden kann.

• Der Parameterwert hue basiert auf einem kreisförmigen Farbkreis, wie unten dargestellt, wobei die Werte Gradzahlen auf dem Kreis darstellen (zum Beispiel Rot nahe 0°, Grün nahe 120° und Blau nahe 240°).

Examples

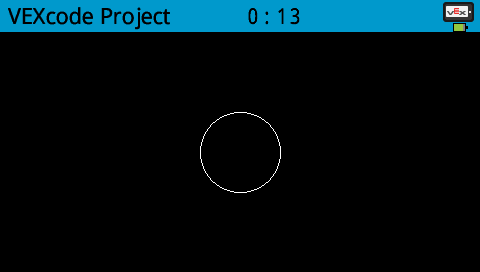

// Draw a circle on the screen
Brain.Screen.drawCircle(240, 120, 40);

drawImageFromFile

Zeichnet ein Bild auf dem V5 Brain-Bildschirm mithilfe einer auf der SD-Karte gespeicherten Bilddatei.

Available Functions

bool drawImageFromFile(
  const char* name,
  int x,
  int y );

Parameters

Parameter	Typ	Beschreibung
name	const char*	The filename of the image on the SD card. The file must have a .bmp or .png extension.
x	int	Die x-Koordinate in Pixeln von 0 bis 479, an der der linke Rand des Bildes gezeichnet wird.
y	int	Die y-Koordinate in Pixeln von 0 bis 239, an der die obere Kante des Bildes gezeichnet wird.

Return Values

Gibt einen booleschen Wert zurück, der angibt, ob das Bild erfolgreich gerendert wurde:

• true — Das Bild wurde erfolgreich geladen und auf dem Bildschirm dargestellt.
• false — Das Bild konnte nicht gerendert werden (z. B. wenn die Datei nicht existiert oder ungültig ist).

Notes

• Unterstützte Bildformate sind .bmp und .png.

• Die Bilddateigröße darf 512 KB nicht überschreiten.

  • Zur Minimierung der Dateigröße wird die 8-Bit-RLE-Codierung empfohlen.

• Die maximal unterstützten Bildabmessungen entsprechen der Größe des Brain-Bildschirms (ca. 479 x 239 Pixel).

• Die Koordinaten x und y beziehen sich auf den aktuellen Bildschirmursprung, der mit setOrigin geändert werden kann.

Examples

// Draw a bmp file on the Brain's screen at coordinate 0, 0
Brain.Screen.drawImageFromFile("test_image.bmp", 0, 0);

render

Aktiviert die doppelte Pufferung für den Bildschirm des Brains. Nach dem Aufruf werden Zeichenfunktionen (wie Text, Formen oder Bilder) nicht mehr sofort für den Rest des Projekts angezeigt. Aktualisierungen werden erst sichtbar, wenn render erneut verwendet wird. Dies ermöglicht flüssigere und kontrolliertere Bildschirmaktualisierungen, bedeutet aber, dass erst nach der Verwendung von render etwas sichtbar ist.

Available Functions

1 — Aktiviert die Doppelpufferung oder gibt den Backbuffer auf dem Bildschirm aus.

bool render();

2 — Rendert den Backbuffer auf dem Bildschirm mit Kontrolle über das Verhalten der vertikalen Synchronisierung und optionaler Scheduler-Ausführung.

bool render(
    bool bVsyncWait,
    bool bRunScheduler = true );

Parameters

Parameter	Typ	Beschreibung
bVsyncWait	bool	​ true — Warten Sie auf die vertikale Aktualisierung des Bildschirms vor dem Rendern, um Bildrisse zu reduzieren. false — Warten Sie nicht auf die vertikale Aktualisierung des Bildschirms vor dem Rendern.
bRunScheduler	bool	Optional. true (Standard) – Hintergrundprozesse dürfen während des Wartens auf das Rendern ausgeführt werden. false – Hintergrundprozesse dürfen während des Wartens auf das Rendern nicht ausgeführt werden.

Return Values

Gibt einen booleschen Wert zurück, der angibt, ob die gespeicherten Zeichnungen im Puffer erfolgreich auf dem Bildschirm dargestellt wurden:

• true — Die Zeichnungen wurden erfolgreich auf dem Bildschirm dargestellt.
• false — Die Zeichnungen konnten nicht auf dem Bildschirm dargestellt werden.
Notes

• Der Aufruf von render erfordert die Verwendung render für den Rest des Projekts.

Examples

Brain.Screen.render();

// Draw text to the back buffer
Brain.Screen.print("Render later...");

// Wait for a screen press to render drawings
while (!Brain.Screen.pressing()) {
  wait(20, msec);
}
Brain.Screen.render();

pressing

Meldet, ob der Bildschirm des V5 Brain gerade gedrückt wird.

Available Functions

bool pressing();

Parameters

Diese Funktion akzeptiert keine Parameter.

Return Values

Gibt einen booleschen Wert zurück, der den aktuellen Status des Bildschirms angibt:true = Der Bildschirm wird gerade gedrückt. oder false = Der Bildschirm wird nicht gedrückt.

Examples

// Change the screen's color after it's pressed
while (Brain.Screen.pressing() == false) {
  wait(5, msec);
}

Brain.Screen.setFillColor(green);
Brain.Screen.drawRectangle(0, 0, 479, 239);

---

// Display different messages after the screen is pressed
while (!Brain.Screen.pressing()) {
  wait(5, msec);
}
Brain.Screen.print("First message!");
Brain.Screen.newLine();

// Lift finger to press the screen again
while (Brain.Screen.pressing()) {
  wait(5, msec);
}
while (Brain.Screen.pressing() == false) {
  wait(5, msec);
}
Brain.Screen.print("Second message!");
Brain.Screen.newLine();

xPosition

Gibt die x-Koordinate des letzten Tastendrucks auf dem V5 Brain-Bildschirm zurück.

Available Functions

int32_t xPosition();

Parameters

Diese Funktion akzeptiert keine Parameter.

Return Values

Gibt einen int32_t zurück, der die x-Koordinate in Pixeln von 0 bis 479 des letzten Bildschirmdrucks darstellt.

Examples

// Display a circle where the screen is pressed
while (Brain.Screen.pressing() == false) {
  wait(5, msec);
}

Brain.Screen.drawCircle(Brain.Screen.xPosition(), Brain.Screen.yPosition(), 20, white);

yPosition

Gibt die y-Koordinate des letzten Tastendrucks auf dem V5 Brain-Bildschirm zurück.

Available Functions

int32_t yPosition();

Parameters

Diese Funktion akzeptiert keine Parameter.

Return Values

Gibt einen int32_t zurück, der die y-Koordinate in Pixeln von 0 bis 239 des letzten Bildschirmkontakts darstellt.

Examples

// Display a circle where the screen is pressed
while (Brain.Screen.pressing() == false) {
  wait(5, msec);
}

Brain.Screen.drawCircle(Brain.Screen.xPosition(), Brain.Screen.yPosition(), 20, white);

pressed

Registriert eine Funktion, die aufgerufen werden soll, wenn der Bildschirm des V5 Brain gedrückt wird.

Available Functions

1 — Ruft eine Funktion auf, wenn der Bildschirm berührt wird.

void pressed(
    void (*callback)(void)
);

2 — Ruft eine Funktion auf, wenn der Bildschirm gedrückt wird, und übergibt ein benutzerdefiniertes Argument an die Rückruffunktion.

void pressed(
    void (*callback)(void*),
    void* arg );

Parameters

Parameter	Typ	Beschreibung
callback	void (*)(void)	Eine Funktion, die beim Drücken des Bildschirms aufgerufen wird.
callback	void ()(void)	Eine Funktion, die beim Drücken des Bildschirms aufgerufen wird und ein benutzerdefiniertes Argument empfängt.
arg	void*	Ein benutzerdefinierter Wert, der an die Callback-Funktion übergeben wird, wenn der Bildschirm berührt wird.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Callback-Funktion wird jedes Mal ausgeführt, wenn der Brain-Bildschirm berührt wird.

• Only one callback function can be registered at a time; calling pressed again replaces the previous callback.

• Die Callback-Funktion muss void zurückgeben.

Examples

Definiere die Callback-Funktion (außerhalb von int main())

// Tracks how many times the screen is pressed.
void onScreenPressed(void* arg) {
  int* count = (int*)arg;
  (*count)++;

  Brain.Screen.clearScreen();
  Brain.Screen.setCursor(1, 1);
  Brain.Screen.print("Pressed %d times", *count);
}

Registriere den Callback innerhalb von int main()

int main() {
  int pressCount = 0;

  // Register the callback and pass a value to update.
  Brain.Screen.pressed(onScreenPressed, &pressCount);

  while (true) {
    wait(20, msec);
  }
}

released

Registriert eine Funktion, die aufgerufen werden soll, wenn der V5 Brain-Bildschirm nach dem Drücken losgelassen wird.

Available Functions

1 — Ruft eine Funktion auf, wenn der Bildschirm nach dem Drücken losgelassen wird.

void released(
    void (*callback)(void)
);

2 — Ruft eine Funktion auf, wenn der Bildschirm nach dem Drücken losgelassen wird, und übergibt ein benutzerdefiniertes Argument an die Rückruffunktion.

void released(
    void (*callback)(void*),
    void* arg );

Parameters

Parameter	Typ	Beschreibung
callback	void (*)(void)	Eine Funktion, die aufgerufen wird, wenn der Bildschirm nach dem Drücken losgelassen wird.
callback	void ()(void)	Eine Funktion, die aufgerufen wird, wenn der Bildschirm nach dem Drücken losgelassen wird und die ein benutzerdefiniertes Argument erhält.
arg	void*	Ein benutzerdefinierter Wert, der an die Callback-Funktion übergeben wird, wenn der Bildschirm nach dem Drücken losgelassen wird.

Return Values

Diese Funktion gibt keinen Wert zurück.

Notes

• Die Callback-Funktion wird jedes Mal ausgeführt, wenn der Brain-Bildschirm nach dem Drücken losgelassen wird.

• Es kann immer nur eine Callback-Funktion registriert werden; durch erneutes Aufrufen von released wird die vorherige Callback-Funktion ersetzt.

• Die Callback-Funktion muss void zurückgeben.

Examples

Definiere die Callback-Funktion (außerhalb von int main())

// Tracks how many times the screen is released.
void onScreenReleased(void* arg) {
  int* count = (int*)arg;
  (*count)++;

  Brain.Screen.clearScreen();
  Brain.Screen.setCursor(1, 1);
  Brain.Screen.print("Released %d times", *count);
}

Registriere den Callback innerhalb von int main()

int main() {
  int releaseCount = 0;

  // Register the callback and pass a value to update.
  Brain.Screen.released(onScreenReleased, &releaseCount);

  while (true) {
    wait(20, msec);
  }
}
