Näyttö

Johdanto

screen -luokka on johdettu brain -perusluokasta. Se ohjaa sitä, miten V5 Brain näyttää tekstiä, numeroita ja grafiikkaa kosketusnäytöllään ja miten se reagoi kosketussyötteeseen.

Oletusarvoisesti Brainiin tulostettava fontti on monospaced small, jossa on 12 riviä ja 48 saraketta.

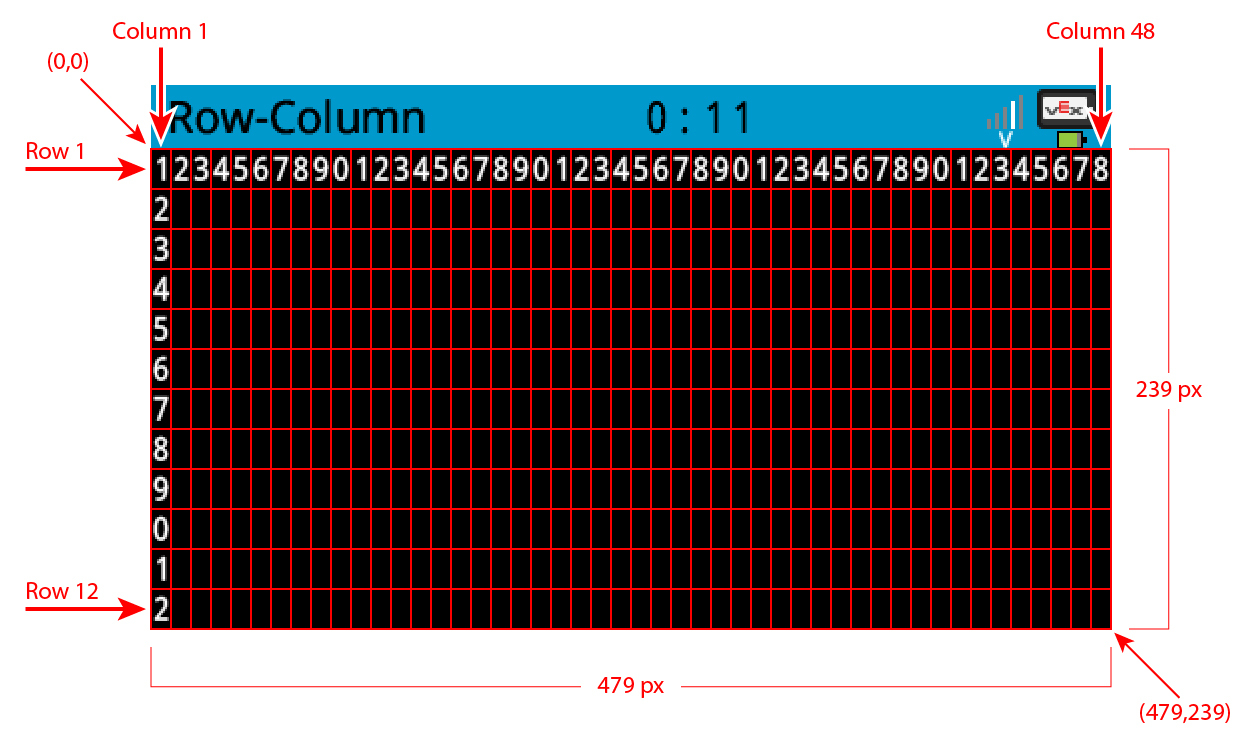

Piirtämistä varten aivojen resoluutio on 480 x 240 pikseliä.

Pääsy

screen -luokkaan pääsee käsiksi seuraavasti:

Brain.Screen

Muistiinpanoja

• Aivot tarjoavat screen -objektin. Sitä ei konstruoida suoraan.

• Projektit käyttävät yhtä globaalia Brain -objektia, joten screen-funktioita kutsutaan käyttämällä Brain.Screen -objektia.

Esimerkki

/* This constructor is required when using VS Code.
A Brain is generated automatically at the start of
VEXcode projects. */

// Create the V5 Brain
brain Brain = brain();

// Print text to the Brain screen
Brain.Screen.print("Hello!");

Jäsenten toiminnot

screen -luokka sisältää seuraavat jäsenfunktiot:

• print — Tulostaa muotoiltua tekstiä, numeroita tai totuusarvoja Brain-näytölle.

• setCursor — Siirtää tekstikohdistimen määritettyyn riviin ja sarakkeeseen.

• newLine — Tyhjentää nykyisen rivin loppuosan ja siirtää kohdistimen seuraavalle riville.

• clearLine — Tyhjentää nykyisen rivin loppuosan tai tyhjentää määritetyn rivin.

• row — Palauttaa rivin, jolle teksti tulostetaan.

• column — Palauttaa sarakkeen, johon teksti tulostetaan.

• getStringHeight — Palauttaa merkkijonon korkeuden pikseleinä käyttäen nykyistä fonttia.

• getStringWidth — Palauttaa merkkijonon leveyden pikseleinä käyttäen nykyistä fonttia.

• printAt — Tulostaa muotoiltua tekstiä x- ja y-pikselisijaintiin.

• clearScreen — Tyhjentää kaikki piirrokset ja tekstin Brain-näytöltä.

• setFont — Asettaa näytölle tulostettaessa käytettävän fontin.

• setPenWidth — Asettaa piirrettyjen viivojen ja ääriviivojen paksuuden.

• setPenColor — Asettaa tekstin, pikseleiden, viivojen ja ääriviivojen värin.

• setFillColor — Asettaa piirrettyjen muotojen ja tulostettujen tekstitaustojen täyttövärin.

• setOrigin — Asettaa näyttökoordinaattien alkuperän.

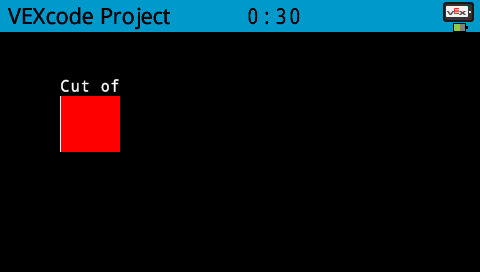

• setClipRegion — Rajoittaa näytön tulosteen suorakaiteen muotoiseen alueeseen.

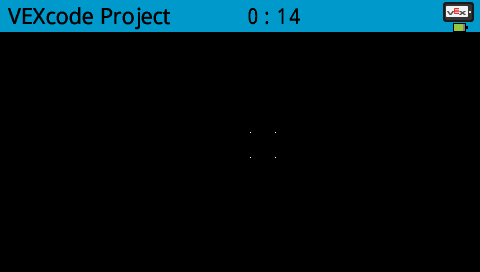

• drawPixel — Piirtää yhden pikselin koordinaattiin.

• drawLine — Piirtää viivan kahden pisteen välille.

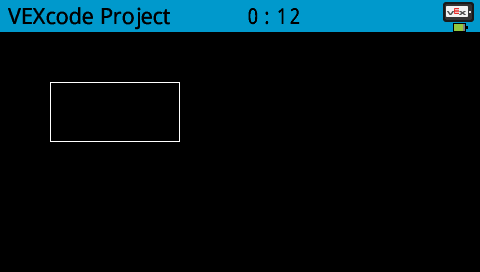

• drawRectangle — Piirtää x- ja y-koordinaatteihin suorakulmion määritetyllä koolla.

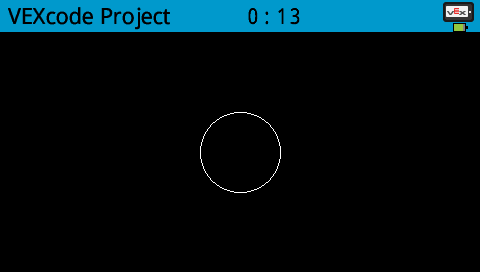

• drawCircle — Piirtää ympyrän x- ja y-koordinaateissa määritetyllä säteellä.

• drawImageFromFile — Piirtää kuvan SD-kortilla olevasta tiedostosta näytölle.

• render — Ottaa käyttöön kaksoispuskuroinnin tai renderöi taustapuskurin näytölle.

• pressing — Palauttaa, painetaanko näyttöä parhaillaan.

• xPosition — Palauttaa viimeisimmän näytöllä painalluksen x-koordinaatin.

• yPosition — Palauttaa viimeisimmän näytöllä painalluksen y-koordinaatin.

• pressed — Rekisteröi takaisinkutsufunktion suoritettavaksi, kun näyttöä painetaan.

• released — Rekisteröi takaisinkutsufunktion suoritettavaksi, kun näyttö vapautetaan painamisen jälkeen.

Ennen minkään screen -jäsenfunktion kutsumista on luotava brain -instanssi alla olevan mukaisesti:

// Create the V5 Brain
brain Brain = brain();

print

Näyttää tekstiä, numeroita tai totuusarvoja V5 Brain -näytössä.

Available Functions

1 — Tulostaa muotoiltua tekstiä käyttämällä merkkijonoliteraaleja tai vain luettavia C-tyylisiä merkkijonoja.

void print(
    const char* format,
    ... );

2 — Tulostaa muotoiltua tekstiä muokattavia merkistötaulukoita käyttäen.

void print(
    char* format,
    ... );

Parameters

Parametri	Tyyppi	Kuvaus
format	const char*	Muotoilumerkkijono, joka annetaan merkkijonoliteraalina tai vain luettavana C-tyylisenä merkkijonona (esimerkiksi “Score: %d”).
format	char*	Muokattavana merkkijonona annettu muotoilumerkkijono.
…		Yksi tai useampi lisäarvo, jotka lisätään muotoilumerkkijonoon pilkuilla erotettuna.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Tuloste alkaa näytöllä kohdistimen nykyisestä sijainnista .

• Tulostettu teksti käyttää nykyistä näytön fonttia .

• Tulostetussa tekstissä käytetään nykyistä kynän väriä .

• Teksti, joka tulostetaan arvolla print tulostetaan aina taustan kanssa, ja taustavärin määrää nykyinen täyttöväri

• Muotoilumerkkijonoa käytettäessä välitettävien arvojen lukumäärän ja tyyppien on vastattava merkkijonon muotoilumäärittelijöitä.

Examples

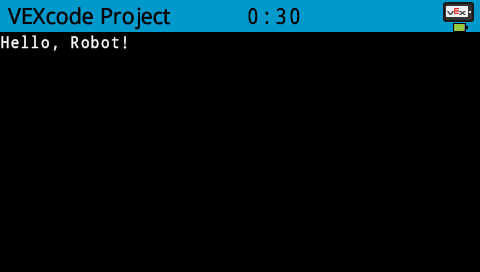

// Display a message at the starting cursor
Brain.Screen.print("Hello, Robot!");

setCursor

Siirtää kohdistimen tiettyyn riviin ja sarakkeeseen V5 Brain -näytössä. Seuraava print -kutsu aloittaa tulostuksen tästä kohdasta.

Available Functions

void setCursor(
  int32_t row,
  int32_t col );

Parameters

Parametri	Tyyppi	Kuvaus
row	int32_t	Rivi, johon kohdistin siirretään.
col	int32_t	Sarake, johon kohdistin siirretään.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Vaikuttaa siihen, mistä seuraava tekstituloste alkaa käytettäessä print.

• Rivit ja sarakkeet perustuvat nykyiseen asetettuun näyttöfonttiin.

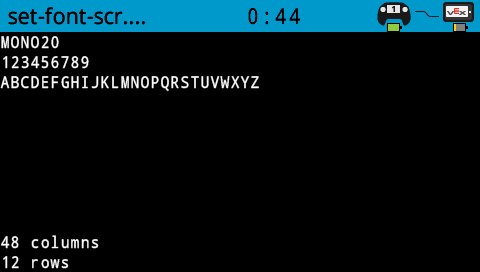

• Oletusfontti (mono20) käyttää 12 riviä ja 48 saraketta.

• Funktion setCursor kutsuminen vaikuttaa vain seuraavan tekstitulosteen sijaintiin.

Examples

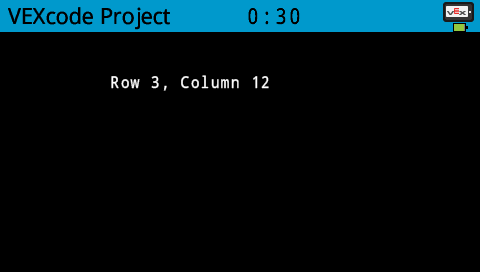

// Display text starting at Row 3 Column 12
Brain.Screen.setCursor(3, 12);
Brain.Screen.print("Row 3, Column 12");

newLine

Siirtää kohdistimen Brain-näytön seuraavan rivin alkuun.

Available Functions

void newLine();

Parameters

Tämä funktio ei hyväksy parametreja.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Jos kohdistin on lauseen keskellä, newLine tyhjentää lopun rivin kohdistimen jälkeen ennen siirtymistä seuraavalle riville.

• newLinekutsumisen jälkeen kursori sijoitetaan seuraavan rivin ensimmäiseen sarakkeeseen.

• Kohdistimen sijainti ja rivinumerointi asetetaan käyttämällä setCursor.

Examples

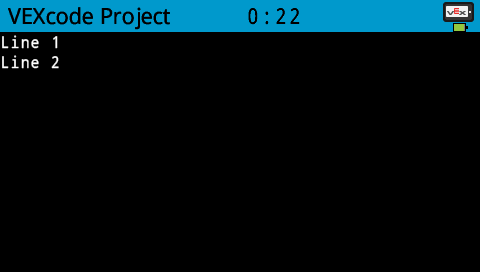

// Display two lines of text
Brain.Screen.print("Line 1");
Brain.Screen.newLine();
Brain.Screen.print("Line 2");

clearLine

Tyhjentää tekstin riviltä V5 Brain -näytössä.

Available Functions

1 — Tyhjentää nykyisen rivin lopun kohdistimen sijainnista.

void clearLine();

2 — Tyhjentää määritetyn rivin käyttämällä nykyistä määritettyä täyttöväriä.

void clearLine(
    int number );

3 — Tyhjentää määritetyn rivin käyttämällä ennalta määritettyä tai mukautettua väriä objektia.

void clearLine(
    int          number,
    const color& color );

4 — Tyhjentää määritetyn rivin käyttämällä heksadesimaaliväriarvoa.

void clearLine(
    int         number,
    const char* color );

5 — Tyhjentää määritetyn rivin käyttäen sävyarvoa.

void clearLine(
    int number,
    int hue );

Parameters

Parametri	Tyyppi	Kuvaus
number	int	Tyhjennettävän rivin numero. Rivien numerointi alkaa numerosta 1.
color	const color&	Clears the row using a color object. Predefined colors include: black white red green blue yellow orange purple cyan transparent This can also use a custom color object.
color	const char*	Tyhjentää rivin käyttämällä heksadesimaalimuotoista väriarvoa (esimerkiksi “#000000”).
hue	int	Tyhjentää rivin käyttämällä kokonaislukuista sävyn arvoa väliltä 0359, joka edustaa asteita väriympyrän ympärillä.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Rivin tyhjentäminen ei muuta kohdistimen nykyistä sijaintia.

• Kohdistimen sijainti ja rivinumerointi asetetaan käyttämällä setCursor.

• Sävyparametrin hue perustuu pyöreään väriympyrään, kuten alla on esitetty, jossa arvot edustavat asteita ympyrän ympärillä (esimerkiksi punainen lähellä 0°, vihreä lähellä 120° ja sininen lähellä 240°).

Examples

// Display text on two rows
Brain.Screen.print("This text stays");
Brain.Screen.newLine();
Brain.Screen.print("This disappears");

// Wait 3 seconds before clearing row 2
wait(3, seconds);
Brain.Screen.clearLine(2);

row

Palauttaa rivin, jolle teksti tulostetaan V5 Brain -näytöllä.

Available Functions

int32_t row();

Parameters

Tämä funktio ei hyväksy parametreja.

Return Values

Palauttaa arvon int32_t joka edustaa riviä, jolle teksti tulostetaan.

Rivien numerointi alkaa numerosta 1.

Notes

• Kohdistimen sijainti perustuu nykyiseen näytön fonttiin .

• Palautettu arvo osoittaa, missä seuraava tulostettu tuloste näkyy.

• Rivin arvo muuttuu, kun teksti tulostetaan tai kun setCursor kutsutaan.

Examples

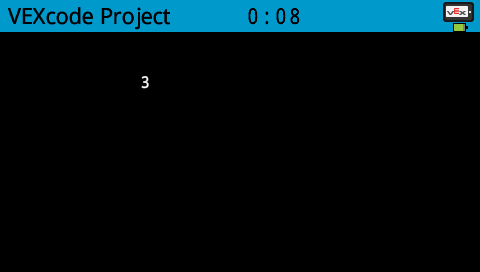

// Display the cursor's current row
Brain.Screen.setCursor(3, 12);
Brain.Screen.print(Brain.Screen.row());

column

Palauttaa sarakkeen, johon teksti tulostetaan V5 Brain -näytöllä.

Available Functions

int32_t column();

Parameters

Tämä funktio ei hyväksy parametreja.

Return Values

Palauttaa arvon int32_t joka edustaa saraketta, johon teksti tulostetaan.

Sarakkeiden numerointi alkaa numerosta 1.

Notes

• Kohdistimen sijainti perustuu nykyiseen näytön fonttiin .

• Palautettu arvo osoittaa, missä seuraava tulostettu tuloste näkyy.

• Sarakkeen arvo muuttuu, kun teksti tulostetaan tai kun setCursor kutsutaan.

Examples

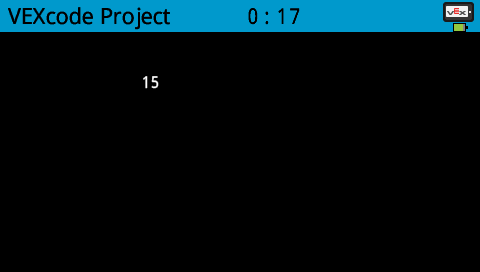

// Display the cursor's current column
Brain.Screen.setCursor(5, 15);
Brain.Screen.print(Brain.Screen.column());

getStringHeight

Palauttaa merkkijonon korkeuden pikseleinä, kun se renderöidään V5 Brain -näytössä.

Available Functions

int32_t getStringHeight(
    const char* cstr );

Parameters

Parametri	Tyyppi	Kuvaus
cstr	const char*	Mitattava teksti, joka annetaan C-tyylisenä merkkijonona (esimerkiksi “Hello”).

Return Values

Palauttaa arvon int32_t joka edustaa merkkijonon korkeutta pikseleinä Brain-näytössä renderöidyssä muodossa.

Notes

• Palautettu korkeus riippuu valitusta näyttöfontista.

• Tämä funktio mittaa merkkijonon piirtämättä sitä näytölle.

• Palautettu korkeus heijastaa sitä, miltä merkkijono näyttäisi tulostettuna.

getStringWidth

Palauttaa merkkijonon leveyden pikseleinä, kun se renderöidään V5 Brain -näytössä.

Available Functions

int32_t getStringWidth(
    const char* cstr );

Parameters

Parametri	Tyyppi	Kuvaus
cstr	const char*	Mitattava teksti, joka annetaan C-tyylisenä merkkijonona (esimerkiksi “Hello”).

Return Values

Palauttaa arvon int32_t joka edustaa merkkijonon leveyttä pikseleinä, kun se renderöidään Brain-näytöllä.

Notes

• Palautettu leveys riippuu valitusta näyttöfontista.

• Tämä funktio mittaa merkkijonon piirtämättä sitä näytölle.

• Palautettu leveys heijastaa sitä, miltä merkkijono näyttäisi tulostettuna.

printAt

Tulostaa tekstiä, numeroita tai totuusarvoja tietyssä koordinaatissa V5 Brain -näytöllä.

Available Functions

1 — Tulostaa muotoillun tulosteen määritettyyn pikselisijaintiin.

void printAt(
    int32_t    x,
    int32_t    y,
    const char* format,
    ... );

2 — Tulostaa muotoillun tulosteen määritettyyn pikselisijaintiin ja määrittää, onko tekstin tausta läpinäkymätön vai peittävä.

void printAt(
    int32_t    x,
    int32_t    y,
    bool       bOpaque,
    const char* format,
    ... );

Parameters

Parametri	Tyyppi	Kuvaus
x	int32_t	Tulostettava x-sijainti, viitaten näytön lähtöpisteeseen.
y	int32_t	Tulostettava y-akselin sijainti suhteessa näytön lähtöpisteeseen.
bOpaque	bool	Määrittää, piirretäänkö tulostettava teksti läpinäkymättömäksi vai läpinäkyväksi: true — Tulostettavan tekstin tausta täytetään käyttämällä nykyistä täyttöväriä. false — Teksti piirretään läpinäkyväksi eikä taustaa täytetä.
format	const char*	Muotoilumerkkijono, joka määrittää, mitä näytölle tulostetaan (esimerkiksi “Score: %d”).
…		Yksi tai useampi lisäarvo, jotka lisätään muotoilumerkkijonoon pilkuilla erotettuna.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Koordinaatit x ja y ovat suhteessa nykyiseen näytön nollapisteeseen, jota voidaan muuttaa käyttämällä setOrigin.

• Tulostettu teksti käyttää nykyistä näytön fonttia .

• Tulostetussa tekstissä käytetään nykyistä kynän väriä .

• Muotoilumerkkijonoa käytettäessä välitettävien arvojen lukumäärän ja tyyppien on vastattava merkkijonon muotoilumäärittelijöitä.

Examples

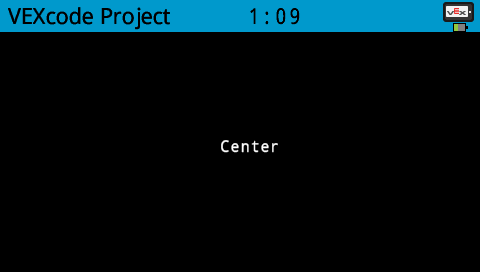

// Print "Center" at the center of the screen
Brain.Screen.printAt(220, 120, "Center");

clearScreen

Poistaa kaikki piirrokset ja tekstin Brain-näytöltä ja palauttaa kohdistimen riville 1, sarakkeeseen 1.

Available Functions

1 — Tyhjentää näytön mustaksi.

void clearScreen();

2 — Tyhjentää näytön käyttämällä ennalta määritettyä tai mukautettua väriä objektia.

void clearScreen(
    const color& color );

3 — Tyhjentää näytön käyttämällä heksadesimaaliväriarvoa.

void clearScreen(
    const char* color );

4 — Tyhjentää näytön käyttäen sävyarvoa.

void clearScreen(
    int hue );

Parameters

Parametri	Tyyppi	Kuvaus
color	const color&	Tyhjentää näytön käyttämällä color sisältävää objektia. Esimääritettyihin väreihin kuuluvat: black white red green blue yellow orange purple cyan transparent Tässä voi käyttää myös mukautettua väriobjektia.
color	const char*	Tyhjentää näytön käyttämällä heksadesimaalimuotoista väriarvoa, joka esitetään merkkijonona (esimerkiksi “#000000”).
hue	int	Tyhjentää näytön käyttämällä kokonaislukuista sävyarvoa väliltä 0359, joka edustaa asteita väriympyrän ympärillä.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Sävyparametrin hue perustuu pyöreään väriympyrään, kuten alla on esitetty, jossa arvot edustavat asteita ympyrän ympärillä (esimerkiksi punainen lähellä 0°, vihreä lähellä 120° ja sininen lähellä 240°).

Examples

// Clear screen after 2 seconds
Brain.Screen.print("VEXcode");
wait(2, seconds);
Brain.Screen.clearScreen();

---

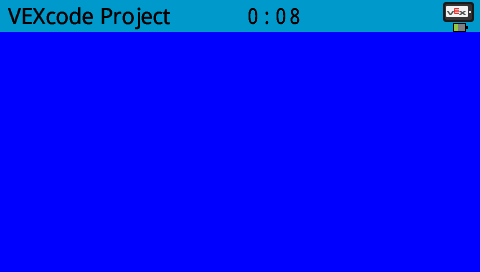

// Clear screen to blue after 2 seconds
Brain.Screen.print("VEXcode");
wait(2, seconds);
Brain.Screen.clearScreen(blue);

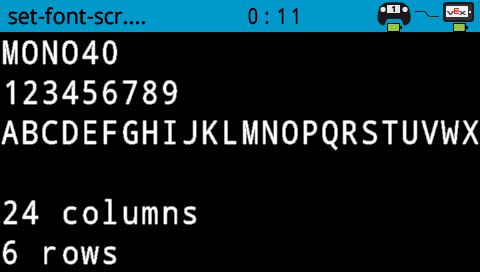

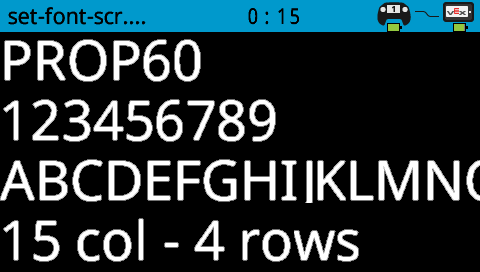

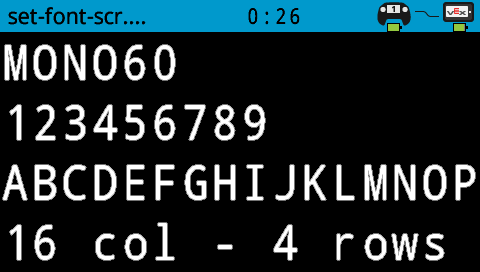

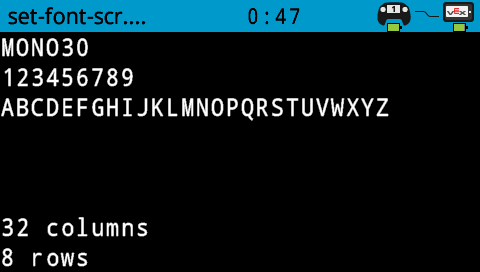

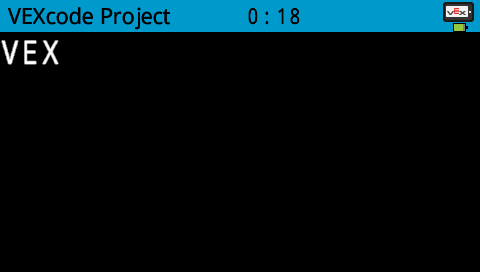

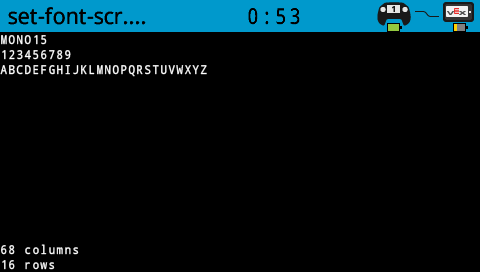

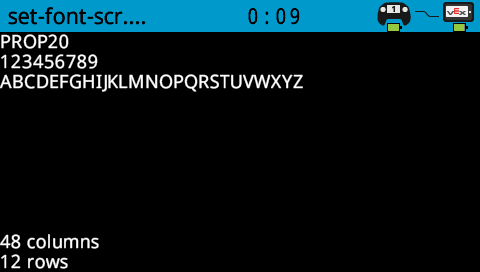

setFont

Asettaa V5 Brain -näytössä näkyvän tekstin fontin.

Tämä määrittää fontin, jota käytetään myöhemmässä tekstitulostuksessa käytettäessä näyttötekstifunktioita, kuten print.

Available Functions

void setFont(
  fontType font );

Parameters

Parametri	Tyyppi	Kuvaus

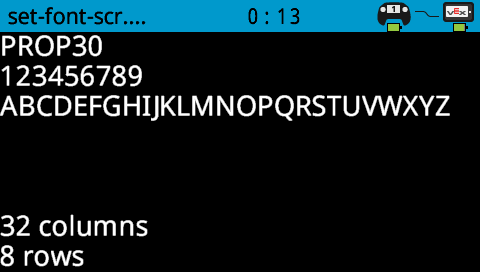

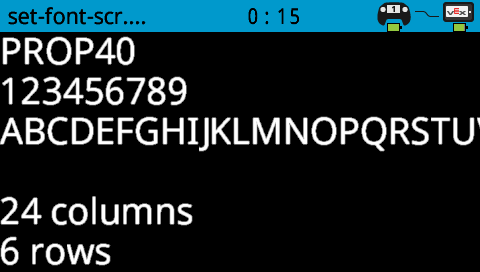

font	fontType	Asettaa fontin johonkin seuraavista: mono12 mono15 mono20 mono30 mono40 mono60 prop20 prop30 prop40 prop60 fontType::cjk16 — Voi tulostaa, japanilaisia ​​ja korealaisia ​​merkkejä. Yksinkertaistettu kiina — Voidaan nähdä sarakkeeseen 28 asti. Perinteinen kiina — Voidaan nähdä sarakkeeseen 28 asti. Japani (kanji) — Voidaan nähdä sarakkeeseen 28 asti. Korea (hangul) — Voidaan nähdä sarakkeeseen 30 asti. Nämä vaihtoehdot näkyvät alla.

mono12	mono15	mono20
mono30	mono40	mono60
prop20	prop30	prop40
prop60	fontType::cjk16

Return Values

Tämä funktio ei palauta arvoa.

Examples

// Print larger text
Brain.Screen.setFont(mono40);
Brain.Screen.print("VEX");

---

// Print in Chinese
Brain.Screen.setFont(fontType::cjk16);
Brain.Screen.print("VEX机器人");

setPenWidth

Määrittää piirrettyjen viivojen ja ääriviivojen paksuuden.

Available Functions

void setPenWidth(
  uint32_t width );

Parameters

Parametri	Tyyppi	Kuvaus
width	uint32_t	Kynän leveys pikseleinä väliltä 0–32.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Kynän leveys koskee piirtofunktioita, kuten drawLine, drawRectangle ja drawCircle.

Examples

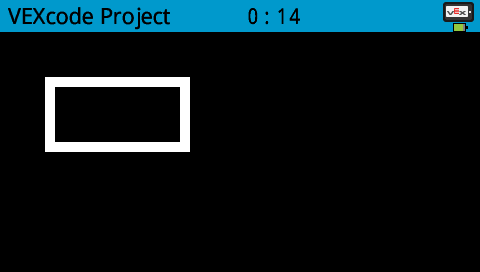

// Draw a rectangle with a pen width of 10
Brain.Screen.setPenWidth(10);
Brain.Screen.drawRectangle(50, 50, 130, 60);

setPenColor

Määrittää tekstin, pikseleiden, viivojen ja ääriviivojen värin.

Available Functions

1 — Asettaa kynän värin käyttämällä ennalta määritettyä tai mukautettua väriä objektia.

void setPenColor(
    const color& color );

2 — Asettaa kynän värin heksadesimaaliarvon avulla.

void setPenColor(
    const char* color );

3 — Asettaa kynän värin sävyarvon avulla.

void setPenColor(
    int hue );

Parameters

Parametri	Tyyppi	Kuvaus
color	const color&	Asettaa kynän värin käyttämällä color -objektia. Esimääritettyihin väreihin kuuluvat: black white red green blue yellow orange purple cyan transparent
color	const char*	Asettaa kynän värin käyttämällä heksadesimaalimuotoista väriarvoa, joka esitetään merkkijonona (esimerkiksi “#FF0000”).
hue	int	Asettaa kynän värin käyttämällä kokonaislukuarvoa väliltä 0359, joka edustaa asteita väriympyrän ympärillä (esimerkiksi 0 on punainen, 120 on vihreä ja 240 on sininen).

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Projektin alussa kynän oletusväri on white.

• Kynän väriä käytetään muotojen ääriviivoihin (kuten funktioilla drawCircle tai drawRectangle), teksti- ja numeeriseen tulosteeseen (funktioilla print ja printAt) sekä yksittäisiin pikseleihin, jotka piirretään funktiolla drawPixel.

• Sävyparametrin hue perustuu pyöreään väriympyrään, kuten alla on esitetty, jossa arvot edustavat asteita ympyrän ympärillä (esimerkiksi punainen lähellä 0°, vihreä lähellä 120° ja sininen lähellä 240°).

Examples

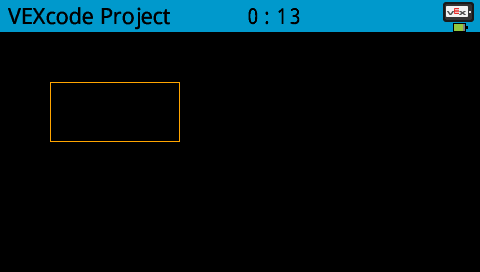

// Draw a rectangle with orange borders
Brain.Screen.setPenColor(orange);
Brain.Screen.drawRectangle(50, 50, 130, 60);

setFillColor

Määrittää muotojen piirtämisessä käytettävän täyttövärin.

Available Functions

1 — Asettaa täyttövärin käyttämällä ennalta määritettyä tai mukautettua väriä -objektia.

void setFillColor(
    const color& color );

2 — Asettaa täyttövärin heksadesimaaliarvon avulla.

void setFillColor(
    const char* color );

3 — Asettaa täyttövärin sävyarvon avulla.

void setFillColor(
    int hue );

Parameters

Parametri	Tyyppi	Kuvaus
color	const color&	Asettaa täyttövärin käyttämällä color -objektia. Esimääritettyihin väreihin kuuluvat: black white red green blue yellow orange purple cyan transparent
color	const char*	Asettaa täyttövärin käyttämällä heksadesimaalimuotoista väriarvoa, joka esitetään merkkijonona (esimerkiksi “#00FF00”).
hue	int	Asettaa täyttövärin kokonaislukuarvona väliltä 0359, joka edustaa asteita väriympyrän ympärillä (esimerkiksi 0 on punainen, 120 on vihreä ja 240 on sininen).

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Oletusarvoinen täyttöväri projektin alussa on black.

• Täyttöväriä käytetään muotojen sisäosissa (kuten esimerkiksi drawCircle tai drawRectangle).

• Täyttöväriä käytetään tulostetun tekstin taustavärinä (kuten esimerkiksi print ja printAt).

  • Jos käytetään arvoa transparent tulostetun tekstin kanssa, tausta on black.

• Sävyparametrin hue perustuu pyöreään väriympyrään, kuten alla on esitetty, jossa arvot edustavat asteita ympyrän ympärillä (esimerkiksi punainen lähellä 0°, vihreä lähellä 120° ja sininen lähellä 240°).

Examples

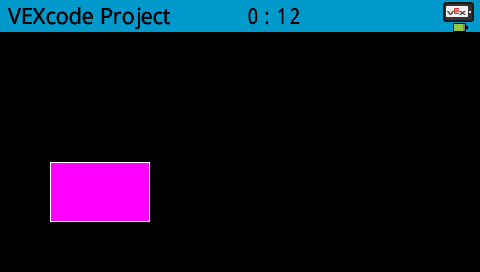

// Draw a rectangle filled with purple
  Brain.Screen.setFillColor(purple);
  Brain.Screen.drawRectangle(50, 100, 130, 60);

setOrigin

Asettaa piirtämisessä ja koordinaatistoon perustuvassa tulostuksessa käytettävän origon Brain-näytössä.

Available Functions

void setOrigin(
  int32_t x,
  int32_t y );

Parameters

Parametri	Tyyppi	Kuvaus
x	int32_t	Origon x-sijainti suhteessa Brain-näytön vasempaan yläkulmaan välillä 0–479.
y	int32_t	Origon y-akselin sijainti suhteessa Brain-näytön vasempaan yläkulmaan välillä 0–239.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Oletusarvoinen lähtöpiste on näytön vasen yläkulma koordinaateissa (0, 0).

• Origo pätee koordinaattifunktioihin, kuten drawLine, drawRectangle, drawCircle ja printAt.

• Alkuperä pysyy voimassa, kunnes sitä muutetaan uudelleen tai projekti nollataan.

setClipRegion

Määrittää näytölle suorakaiteen muotoisen alueen, johon kaikki piirrokset ja teksti rajataan. Tämän alueen ulkopuolella olevaa sisältöä ei näytetä.

Available Functions

void setClipRegion(
  int x,
  int y,
  int width,
  int height );

Parameters

Parametri	Tyyppi	Kuvaus
x	int	Leikkausalueen vasemman yläkulman x-koordinaatti kokonaislukuna väliltä 0–479.
y	int	Leikkausalueen vasemman yläkulman y-koordinaatti kokonaislukuna väliltä 0–239.
width	int	Leikkausalueen leveys pikseleinä, kokonaislukuna 0–479.
height	int	Leikkausalueen korkeus pikseleinä, kokonaislukuna 0–239.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Piirtofunktioita suoritetaan edelleen, vaikka ne osuisivatkin leikealueen ulkopuolelle, mutta vain alueen sisällä oleva osa on näkyvissä.

• Koordinaatit x ja y ovat suhteessa nykyiseen näytön nollapisteeseen, jota voidaan muuttaa käyttämällä setOrigin.

• Leikkausalue koskee vain nykyistä säikettä.

• Uuden leikealueen asettaminen korvaa kaikki aiemmin asetetut leikealueet nykyiselle säikeelle.

Examples

// Restrict text and drawings to a specific region
Brain.Screen.setClipRegion(0, 0, 120, 120);
Brain.Screen.drawRectangle(60, 60, 100, 100, red);
Brain.Screen.printAt(60, 60, "Cut off!");

drawPixel

Piirtää yhden pikselin V5 Brain -näyttöön valittuun x- ja y-pikselisijaintiin.

Available Functions

void drawPixel(
  int x,
  int y );

Parameters

Parametri	Tyyppi	Kuvaus
x	int	Pikselin piirrettävä x-koordinaatti kokonaislukuna 0–479.
y	int	Y-koordinaatti, johon pikseli piirretään, kokonaislukuna 0–239.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Pikselit piirretään käyttämällä nykyistä kynän väriä, joka on asetettu setPenColor-asetuksella.

• Koordinaatit x ja y ovat suhteessa nykyiseen näytön nollapisteeseen, joka voidaan asettaa käyttämällä setOrigin.

• Jos määritetty pikselin sijainti on näytön rajojen ulkopuolella, pikseliä ei piirretä.

Examples

// Draw the pixels marking the corners of a square
Brain.Screen.drawPixel(250, 100);
Brain.Screen.drawPixel(275, 100);
Brain.Screen.drawPixel(250, 125);
Brain.Screen.drawPixel(275, 125);

drawLine

Piirtää suoran viivan, joka yhdistää kaksi pistettä V5 Brain -näytössä.

Available Functions

void drawLine(
  int x1,
  int y1,
  int x2,
  int y2 );

Parameters

Parametri	Tyyppi	Kuvaus
x1	int	Suoran aloitus-x-koordinaatti kokonaislukuna 0–479.
y1	int	Suoran aloitus-y-koordinaatti kokonaislukuna väliltä 0–239.
x2	int	Suoran päättymispisteen x-koordinaatti kokonaislukuna väliltä 0–479.
y2	int	Suoran päätepisteen y-koordinaatti kokonaislukuna väliltä 0–239.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Viivat piirretään käyttämällä nykyistä kynän väriä, joka on asetettu setPenColor -asetuksella.

• Viivan leveys määräytyy kynän nykyisen leveyden mukaan, joka on asetettu setPenWidth-metodilla.

• Koordinaatit x ja y ovat suhteessa nykyiseen näytön nollapisteeseen, joka voidaan asettaa käyttämällä setOrigin.

• Jos jokin osa viivasta on näytön rajojen ulkopuolella, vain näkyvä osa piirretään.

Examples

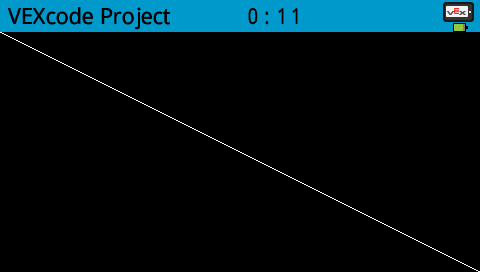

// Draw a line from the top left to bottom right of the screen
Brain.Screen.drawLine(0, 0, 479, 239);

drawRectangle

Piirtää suorakulmion V5 Brain -näyttöön määritettyyn paikkaan ja kokoon.

Available Functions

1 — Piirtää ja täyttää suorakulmion käyttämällä nykyistä määritettyä täyttöväriä.

void drawRectangle(
    int x,
    int y,
    int width,
    int height );

2 — Piirtää ja täyttää suorakulmion käyttämällä ennalta määritettyä tai mukautettua väriä objektia.

void drawRectangle(
    int           x,
    int           y,
    int           width,
    int           height,
    const color&  color );

3 — Piirtää ja täyttää suorakulmion käyttämällä heksadesimaaliväriarvoa.

void drawRectangle(
    int           x,
    int           y,
    int           width,
    int           height,
    const char*   color );

4 — Piirtää ja täyttää suorakulmion käyttäen sävyarvoa.

void drawRectangle(
    int x,
    int y,
    int width,
    int height,
    int hue );

Parameters

Parametri	Tyyppi	Kuvaus
x	int	Suorakulmion vasemman yläkulman x-koordinaatti kokonaislukuna väliltä 0–479.
y	int	Suorakulmion vasemman yläkulman y-koordinaatti kokonaislukuna väliltä 0–239.
width	int	Suorakulmion leveys kokonaislukuna väliltä 0–479.
height	int	Suorakulmion korkeus kokonaislukuna väliltä 0–239.
color	const color&	Fills the rectangle using a color object. Predefined colors include: black white red green blue yellow orange purple cyan transparent This can also use a custom color object.
color	const char*	Täyttää suorakulmion heksadesimaaliväriarvolla (esimerkiksi “#FF0000”).
hue	int	Täyttää suorakulmion sävyarvolla väliltä 0359.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Suorakulmion ääriviiva piirretään käyttämällä nykyistä kynän väriä, joka on asetettu setPenColor -asetuksella.

• Ääriviivan paksuus määräytyy kynän nykyisen leveyden mukaan, joka on asetettu setPenWidth-metodilla.

• Kun color -parametria ei anneta, suorakulmion sisäosa täytetään nykyisellä täyttövärillä, joka on asetettu setFillColor -metodilla.

• Koordinaatit x ja y ovat suhteessa nykyiseen näytön nollapisteeseen, jota voidaan muuttaa käyttämällä setOrigin.

• Jos jokin osa suorakulmiosta on näytön rajojen ulkopuolella, vain näkyvä osa piirretään.

• Sävyparametrin hue perustuu pyöreään väriympyrään, kuten alla on esitetty, jossa arvot edustavat asteita ympyrän ympärillä (esimerkiksi punainen lähellä 0°, vihreä lähellä 120° ja sininen lähellä 240°).

Examples

// Draw a rectangle on the screen
Brain.Screen.drawRectangle(50, 50, 130, 60);

drawCircle

Piirtää ympyrän V5 Brain -näyttöön määritettyyn kohtaan ja säteeseen.

Available Functions

1 — Piirtää ja täyttää ympyrän käyttämällä nykyistä määritettyä täyttöväriä.

void drawCircle(
    int x,
    int y,
    int radius );

2 — Piirtää ja täyttää ympyrän käyttämällä ennalta määritettyä tai mukautettua väriä objektia.

void drawCircle(
    int           x,
    int           y,
    int           radius,
    const color&  color );

3 — Piirtää ja täyttää ympyrän käyttämällä heksadesimaaliväriarvoa.

void drawCircle(
    int           x,
    int           y,
    int           radius,
    const char*   color );

4 — Piirtää ja täyttää ympyrän käyttäen sävyarvoa.

void drawCircle(
    int x,
    int y,
    int radius,
    int hue );

Parameters

Parametri	Tyyppi	Kuvaus
x	int	Ympyrän keskipisteen x-koordinaatti kokonaislukuna väliltä 0–479.
y	int	Ympyrän keskipisteen y-koordinaatti kokonaislukuna väliltä 0–239.
radius	int	Ympyrän säde, joka annetaan kokonaislukuna väliltä 0 - 239 pikseliä.
color	const color&	Täyttää ympyrän käyttämällä color sisältävää objektia. Esimääritettyihin väreihin kuuluvat: black white red green blue yellow orange purple cyan transparent Tässä voi käyttää myös mukautettua väriobjektia.
color	const char*	Täyttää ympyrän heksadesimaaliväriarvolla (esimerkiksi “#FF0000”).
hue	int	Täyttää ympyrän käyttämällä sävyarvoa väliltä 0–359.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Ympyrän ääriviiva piirretään käyttämällä nykyistä kynän väriä, joka on asetettu setPenColor -asetuksella.

• Ääriviivan paksuus määräytyy kynän nykyisen leveyden mukaan, joka on asetettu setPenWidth-metodilla.

• Kun color -parametria ei anneta, ympyrän sisäosa täytetään käyttämällä nykyistä täyttöväriä, joka on asetettu setFillColor -mekaniikalla.

• Koordinaatit x ja y ovat suhteessa nykyiseen näytön nollapisteeseen, jota voidaan muuttaa käyttämällä setOrigin.

• Sävyparametrin hue perustuu pyöreään väriympyrään, kuten alla on esitetty, jossa arvot edustavat asteita ympyrän ympärillä (esimerkiksi punainen lähellä 0°, vihreä lähellä 120° ja sininen lähellä 240°).

Examples

// Draw a circle on the screen
Brain.Screen.drawCircle(240, 120, 40);

drawImageFromFile

Piirtää kuvan V5 Brain -näyttöön käyttämällä SD-kortille tallennettua kuvatiedostoa.

Available Functions

bool drawImageFromFile(
  const char* name,
  int x,
  int y );

Parameters

Parametri	Tyyppi	Kuvaus
name	const char*	SD-kortilla olevan kuvan tiedostonimi. Tiedoston tiedostopäätteen on oltava .bmp tai .png.
x	int	X-koordinaatti pikseleinä 0–479, johon kuvan vasen reuna piirretään.
y	int	Y-koordinaatti pikseleinä 0–239, johon kuvan yläreuna piirretään.

Return Values

Palauttaa totuusarvon, joka ilmaisee, onnistuiko kuvan piirtäminen:

• true — Kuva ladattiin ja piirrettiin näytölle onnistuneesti.
• false — Kuvaa ei voitu piirtää (esimerkiksi jos tiedostoa ei ole tai se on virheellinen).

Notes

• Tuetut kuvamuodot ovat .bmp ja .png.

• Kuvatiedoston koko ei saa ylittää 512 KB

  • Tiedostokoon minimoimiseksi suositellaan 8-bittistä RLE-koodausta.

• Suurimmat tuetut kuvamitat ovat Brain-näytön koko (noin 479 x 239 pikseliä).

• Koordinaatit x ja y ovat suhteessa nykyiseen näytön nollapisteeseen, jota voidaan muuttaa käyttämällä setOrigin.

Examples

// Draw a bmp file on the Brain's screen at coordinate 0, 0
Brain.Screen.drawImageFromFile("test_image.bmp", 0, 0);

render

Mahdollistaa Brainin näytön kaksoispuskuroinnin. Kun funktio on kutsuttu, piirtofunktiot (kuten teksti, muodot tai kuvat) eivät enää näy välittömästi projektin loppuosassa. Sen sijaan päivitykset näkyvät vasta, kun render -käytetään uudelleen. Tämä mahdollistaa sujuvammat ja hallitummat näytön päivitykset, mutta tarkoittaa, että mikään ei ole näkyvissä ennen kuin render -käytetään.

Available Functions

1 — Ottaa käyttöön kaksoispuskuroinnin tai renderöi takapuskurin näytölle.

bool render();

2 — Renderöi takapuskurin näytölle ja hallitsee pystysuuntaisen synkronoinnin toimintaa ja valinnaista ajastimen suoritusta.

bool render(
    bool bVsyncWait,
    bool bRunScheduler = true );

Parameters

Parametri	Tyyppi	Kuvaus
bVsyncWait	bool	​ true — Odota näytön pystysuuntaista päivitystä ennen renderöintiä visuaalisen repeytymisen vähentämiseksi. false — Älä odota näytön pystysuuntaista päivitystä ennen renderöintiä.
bRunScheduler	bool	Valinnainen. true (oletus) — Salli taustatehtävien suorittamisen renderöintiä odotettaessa. false — Älä salli taustatehtävien suorittamista renderöintiä odotettaessa.

Return Values

Palauttaa totuusarvon, joka ilmaisee, renderöitiinkö puskuriin tallennetut piirrokset näytölle onnistuneesti:

• true — Piirrokset renderöitiin näytölle onnistuneesti.
• false — Piirroksia ei voitu renderöidä näytölle.
Notes

• Funktion render kutsuminen edellyttää, että projektin loppuosassa käytetään funktiota render.

Examples

Brain.Screen.render();

// Draw text to the back buffer
Brain.Screen.print("Render later...");

// Wait for a screen press to render drawings
while (!Brain.Screen.pressing()) {
  wait(20, msec);
}
Brain.Screen.render();

pressing

Ilmoittaa, painetaanko V5 Brain -näyttöä parhaillaan.

Available Functions

bool pressing();

Parameters

Tämä funktio ei hyväksy parametreja.

Return Values

Palauttaa totuusarvon, joka ilmaisee näytön nykyisen painetun tilan:true — Näyttöä painetaan parhaillaan. tai false — Näyttöä ei paineta.

Examples

// Change the screen's color after it's pressed
while (Brain.Screen.pressing() == false) {
  wait(5, msec);
}

Brain.Screen.setFillColor(green);
Brain.Screen.drawRectangle(0, 0, 479, 239);

---

// Display different messages after the screen is pressed
while (!Brain.Screen.pressing()) {
  wait(5, msec);
}
Brain.Screen.print("First message!");
Brain.Screen.newLine();

// Lift finger to press the screen again
while (Brain.Screen.pressing()) {
  wait(5, msec);
}
while (Brain.Screen.pressing() == false) {
  wait(5, msec);
}
Brain.Screen.print("Second message!");
Brain.Screen.newLine();

xPosition

Palauttaa viimeisen painalluksen x-koordinaatin V5 Brain -näytössä.

Available Functions

int32_t xPosition();

Parameters

Tämä funktio ei hyväksy parametreja.

Return Values

Palauttaa arvon int32_t joka edustaa viimeisimmän näytön painalluksen x-koordinaattia pikseleinä välillä 0 - 479.

Examples

// Display a circle where the screen is pressed
while (Brain.Screen.pressing() == false) {
  wait(5, msec);
}

Brain.Screen.drawCircle(Brain.Screen.xPosition(), Brain.Screen.yPosition(), 20, white);

yPosition

Palauttaa viimeisen painalluksen y-koordinaatin V5 Brain -näytössä.

Available Functions

int32_t yPosition();

Parameters

Tämä funktio ei hyväksy parametreja.

Return Values

Palauttaa arvon int32_t joka edustaa viimeisimmän näytön painalluksen y-koordinaattia pikseleinä välillä 0 - 239.

Examples

// Display a circle where the screen is pressed
while (Brain.Screen.pressing() == false) {
  wait(5, msec);
}

Brain.Screen.drawCircle(Brain.Screen.xPosition(), Brain.Screen.yPosition(), 20, white);

pressed

Rekisteröi funktion, joka kutsutaan, kun V5 Brain -näyttöä painetaan.

Available Functions

1 — Kutsuu funktiota, kun näyttöä painetaan.

void pressed(
    void (*callback)(void)
);

2 — Kutsuu funktiota, kun näyttöä painetaan, ja välittää käyttäjän määrittämän argumentin takaisinkutsufunktiolle.

void pressed(
    void (*callback)(void*),
    void* arg );

Parameters

Parametri	Tyyppi	Kuvaus
callback	void (*)(void)	Funktio, jota kutsutaan, kun näyttöä painetaan.
callback	void ()(void)	Funktio, jota kutsutaan, kun näyttöä painetaan, ja joka vastaanottaa käyttäjän määrittämän argumentin.
arg	void*	Käyttäjän määrittämä arvo, joka välitetään takaisinkutsufunktiolle, kun näyttöä painetaan.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Takaisinkutsutoiminto suoritetaan joka kerta, kun Brain-näyttöä painetaan.

• Kerrallaan voidaan rekisteröidä vain yksi takaisinkutsufunktio; numeron pressed painaminen uudelleen korvaa edellisen takaisinkutsufunktion.

• Takaisinkutsufunktion on palautettava void.

Examples

Määrittele takaisinkutsufunktio ( int main())

// Tracks how many times the screen is pressed.
void onScreenPressed(void* arg) {
  int* count = (int*)arg;
  (*count)++;

  Brain.Screen.clearScreen();
  Brain.Screen.setCursor(1, 1);
  Brain.Screen.print("Pressed %d times", *count);
}

Rekisteröi takaisinkutsu int main()

int main() {
  int pressCount = 0;

  // Register the callback and pass a value to update.
  Brain.Screen.pressed(onScreenPressed, &pressCount);

  while (true) {
    wait(20, msec);
  }
}

released

Rekisteröi funktion, joka kutsutaan, kun V5 Brain -näyttö vapautetaan painalluksen jälkeen.

Available Functions

1 — Kutsuu funktiota, kun näyttö vapautetaan painamisen jälkeen.

void released(
    void (*callback)(void)
);

2 — Kutsuu funktiota, kun näyttö vapautetaan painalluksen jälkeen, ja välittää käyttäjän määrittämän argumentin takaisinkutsufunktiolle.

void released(
    void (*callback)(void*),
    void* arg );

Parameters

Parametri	Tyyppi	Kuvaus
callback	void (*)(void)	Funktio, jota kutsutaan, kun näyttö vapautetaan painamisen jälkeen.
callback	void ()(void)	Funktio, jota kutsutaan, kun näyttö vapautetaan painamisen jälkeen ja joka vastaanottaa käyttäjän määrittämän argumentin.
arg	void*	Käyttäjän määrittämä arvo, joka välitetään callback-funktiolle, kun näyttö vapautetaan painamisen jälkeen.

Return Values

Tämä funktio ei palauta arvoa.

Notes

• Takaisinkutsutoiminto suoritetaan joka kerta, kun Brain-näyttö vapautetaan painalluksen jälkeen.

• Kerrallaan voidaan rekisteröidä vain yksi takaisinkutsufunktio; funktion released uudelleen kutsuminen korvaa edellisen takaisinkutsufunktion.

• Takaisinkutsufunktion on palautettava void.

Examples

Määrittele takaisinkutsufunktio ( int main())

// Tracks how many times the screen is released.
void onScreenReleased(void* arg) {
  int* count = (int*)arg;
  (*count)++;

  Brain.Screen.clearScreen();
  Brain.Screen.setCursor(1, 1);
  Brain.Screen.print("Released %d times", *count);
}

Rekisteröi takaisinkutsu int main()

int main() {
  int releaseCount = 0;

  // Register the callback and pass a value to update.
  Brain.Screen.released(onScreenReleased, &releaseCount);

  while (true) {
    wait(20, msec);
  }
}
