Képernyő

Bevezetés

A képernyőblokkok vezérlik a V5 Brain érintőképernyőjét, lehetővé téve a robot számára, hogy szöveget, számokat és grafikákat jelenítsen meg, és reagáljon az érintéses bevitelre.

Alapértelmezés szerint a Brainbe nyomtatott betűtípus egyszeres szélességű, kicsi, amely 12 sorból és 48 oszlopból áll.

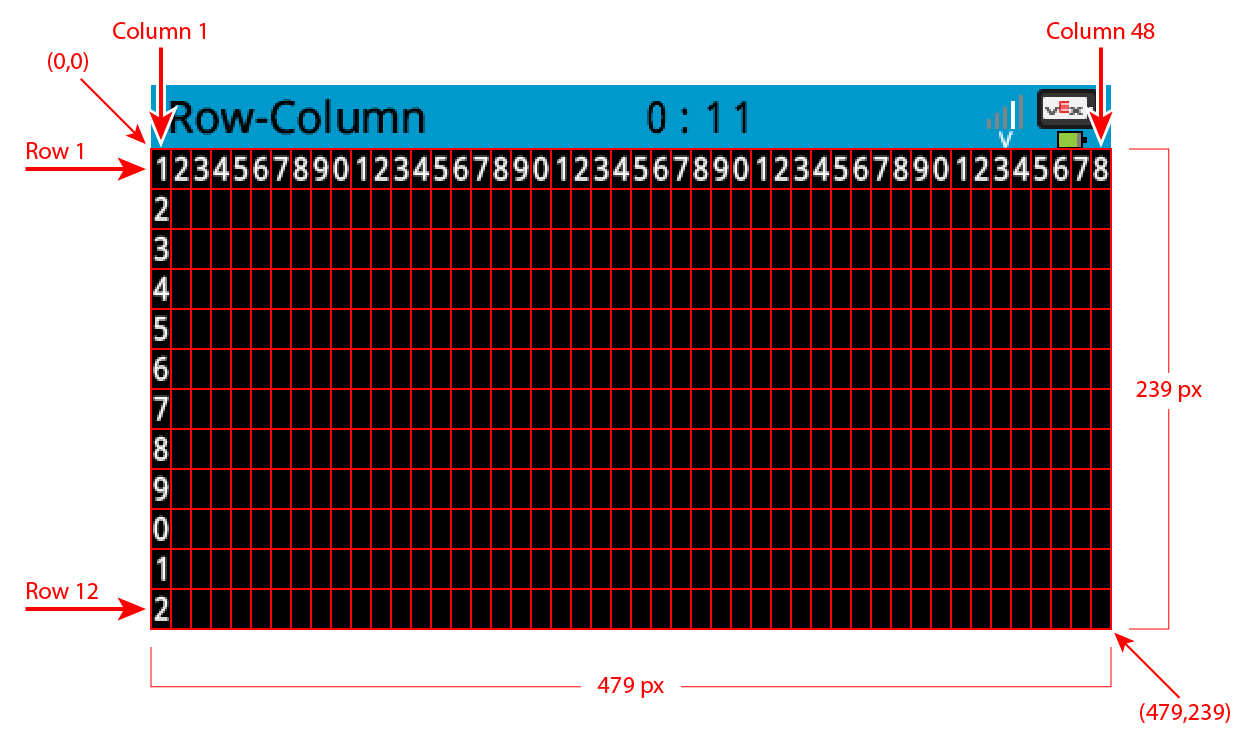

Rajzolás esetén az agy felbontása 480 x 240 pixel.

Az alábbiakban a rendelkezésre álló blokkok listája található:

Kurzor nyomtatása – Szöveg megjelenítése és a nyomtatási kurzor kezelése

• képernyőre nyomtatás – Szöveget, számokat vagy változóértékeket nyomtat a Brain képernyőjére.

• kurzor beállítása a képernyőn megjelenő sor és oszlop szerint – A kurzort egy adott sorra és oszlopra mozgatja.

• kurzort a képernyő következő sorára állít – A kurzort a következő sor 1. oszlopába mozgatja.

• sor törlése a képernyőn – Törli a megadott szövegsort.

• képernyőkurzor oszlop – Megadja az oszlop számát, ahová a szöveg ki lesz nyomtatva.

• képernyőkurzor sor – Megadja annak a sornak a számát, ahová a szöveg ki lesz nyomtatva.

Beállítások – A szöveg és a grafikák megjelenésének módosítása.

• képernyő törlése – Törli az összes szöveget és rajzot a képernyőről.

• betűtípus beállítása a képernyőn – Módosítja a szöveg megjelenítéséhez használt betűtípust és -méretet.

• képernyőn történő nyomtatási pontosság beállítása – Beállítja, hogy hány tizedesjegy jelenjen meg a számok nyomtatásakor.

• toll szélességének beállítása a képernyőn – Beállítja a rajzolt vonalak és alakzatok körvonalainak vastagságát.

• toll-/betűszín beállítása a képernyőn – Beállítja a szöveg, a képpontok, a vonalak és az alakzatok körvonalainak színét.

• kitöltőszín beállítása a képernyőn – Beállítja a rajzolt alakzatok kitöltési színét.

Rajzolás – Alakzatok, vonalak és grafikák létrehozása a Brain képernyőn.

• pixel kirajzolása a képernyőn – Egyetlen pixelt rajzol egy koordinátára.

• vonal rajzolása a képernyőn – Két pont között húz egy vonalat.

• téglalap rajzolása a képernyőn – Két sarokpont felhasználásával téglalapot rajzol.

• kör rajzolása a képernyőn – Meghatározott középponttal és sugárral rendelkező kört rajzol.

Érintés – Érintésbevitel észlelése az agy képernyőjén.

• képernyő lenyomva – Jelzi, hogy a képernyőt jelenleg megérintik-e.

• képernyő pozíció – Megjeleníti az utolsó képernyőleütés kiválasztott x vagy y koordinátáját.

• when screen – A képernyő megnyomásakor vagy elengedésekor lefuttatja a csatolt blokkokat.

Kurzor nyomtatása

nyomtatás képernyőre

A képernyőre nyomtatás veremblokk szöveget, számokat vagy változó értékeket nyomtat a Brain képernyőre az aktuális kurzorpozícióban és betűtípussal.

Szöveg megjelenítése az agy képernyőn

amikor elindul
[VEXcode] nyomtatása a képernyőn ▶

Paraméterek	Leírás
érték	A képernyőn megjelenítendő szöveg, szám vagy változó értéke.
és helyezze a kurzort a következő sorra	Válassza a nyilat (▶) a blokk kibontásához, mondjuk így: és helyezze a kurzort a következő sorra, így a kurzor a nyomtatás után a következő sor 1. oszlopába ugrik.

Példa

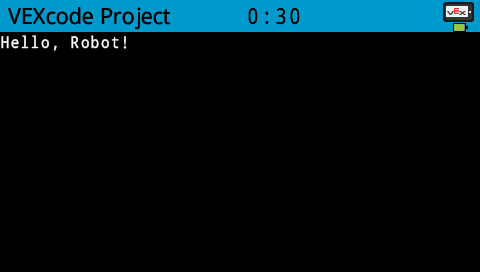

Indításkor a „Hello, Robot!” üzenet jelenik meg a képernyőn a kurzor kezdőpozíciójában.

amikor elindul
[Display a message at the starting cursor position.]
[Hello, Robot!] nyomtatása a képernyőn ▶

kurzor beállítása a képernyőn lévő sor oszlopára

A kurzor beállítása a képernyőn megjelenő sorhoz és oszlophoz blokk a kurzort egy adott sorra és oszlopra mozgatja a Brain képernyőn. A következő képernyőre nyomtatás blokk ezen a helyen kezdi el a nyomtatást. A kényelmesen elférő sorok és oszlopok száma a kiválasztott betűtípustól függ. Az alapértelmezett, egysoros közepes betűtípussal akár 8 sor és 13 oszlop is megjeleníthető tisztán. Az ezen a tartományon túl elhelyezett szöveg lemaradhat vagy nehezen olvashatóvá válhat.

Az egyszélességű betűtípusok azonos szélességű karaktereket tartalmaznak, így a szöveg elhelyezése egységes. Ezzel szemben az arányos betűtípusok karakterszélessége eltérő, így egyes betűk több helyet foglalnak el, mint mások. Azonban attól függetlenül, hogy melyik típust használjuk, a kurzor beállítása a sor és oszlop méretéhez veremblokk a kurzort a sor és oszlop mérete alapján pozicionálja, nem pedig a betűstílus alapján. A betűméret a betűtípus beállítása a képernyőn veremblokk segítségével állítható be.

Kurzorverem blokkjának beállítása

kurzor beállítása [1]. sor [1]. oszlopába a képernyőn

Paraméterek	Leírás
sor	A sor, ahová a kurzort át kell helyezni.
oszlop	Az oszlop, amelyre a kurzort át kell helyezni.

Példa

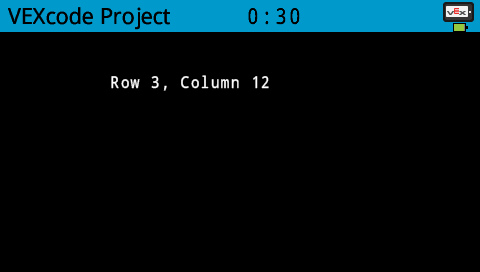

Indításkor a kurzort a képernyőn a 3. sor 2. oszlopába mozgatja, és a következőt írja ki: ‘3. sor, 2. oszlop’.

amikor elindul
[Display text starting at Row 3 Column 12.]
kurzor beállítása [3]. sor [12]. oszlopába a képernyőn
[Row 3, Column 12] nyomtatása a képernyőn ▶

kurzor áthelyezése a képernyő következő sorára

A kurzort a képernyő következő sorára állítja veremblokk a kurzort a Brain képernyő következő sorának 1. oszlopába mozgatja.

kurzor beállítása a következő soros veremblokkra

kurzor a következő sorra a képernyőn

Paraméterek	Leírás
	Ennek a blokknak nincsenek paraméterei.

Példa

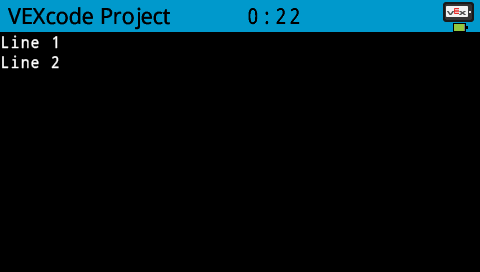

Indításkor kiírja az ‘1. sor’ szöveget a képernyőre, a kurzort a következő sorra mozgatja, majd kiírja a ‘2. sor’ szöveget.

amikor elindul
[Display two lines of text.]
[Line 1] nyomtatása a képernyőn ▶
kurzor a következő sorra a képernyőn
[Line 2] nyomtatása a képernyőn ▶

üres sor a képernyőn

A sor törlése a képernyőn veremblokk egyetlen sornyi szöveget töröl a Brain képernyőn.

Tiszta sorverem blokk

[1]. sor törlése a képernyőn

Paraméterek	Leírás
sor	A törlendő sor száma.

Példa

Indításkor két sorban nyomtatja ki a szöveget. Az első sor megmarad, míg a második sor 3 másodperc után eltűnik.

amikor elindul
[Only keep the text on row 1.]
[This text stays] nyomtatása a képernyőn ▶
kurzor a következő sorra a képernyőn
[This text disappears] nyomtatása a képernyőn ▶
várakozás [3] másodpercig
[2]. sor törlése a képernyőn

képernyőkurzor oszlop

A képernyőkurzor oszlop riporterblokkja azt az oszlopszámot jelenti, ahová a szöveg egész számként kerül kinyomtatásra.

képernyő kurzor oszlop riporter blokk

(képernyő kurzor oszlopa)

Paraméterek	Leírás
	Ennek a blokknak nincsenek paraméterei.

Példa

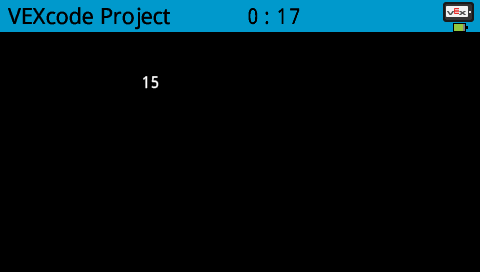

Indításkor a kurzort a képernyőn a 3. sor 2. oszlopába mozgatja, és kinyomtatja az aktuális kurzor oszlopszámát.

amikor elindul
[Display the cursor's current column.]
kurzor beállítása [3]. sor [15]. oszlopába a képernyőn
(képernyő kurzor oszlopa) nyomtatása a képernyőn ▶

képernyőkurzor sor

A képernyőkurzor sor riporterblokkja azt a sorszámot adja meg, ahová a szöveg egész számként kerül kinyomtatásra.

képernyő kurzor sor riporter blokk

(képernyő kurzor sora)

Paraméterek	Leírás
	Ennek a blokknak nincsenek paraméterei.

Példa

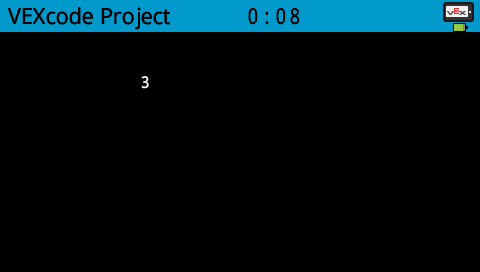

Indításkor a kurzort a képernyőn a 6. sor 2. oszlopába mozgatja, és kinyomtatja az aktuális kurzor sorszámát.

amikor elindul
[Display the cursor's current row.]
kurzor beállítása [3]. sor [2]. oszlopába a képernyőn
(képernyő kurzor sora) nyomtatása a képernyőn ▶

Beállítások

tiszta képernyő

A képernyő törlése veremblokk törli az összes rajzot és szöveget a Brain képernyőről.

tiszta képernyőblokk

képernyő törlése

Paraméterek	Leírás
	Ennek a blokknak nincsenek paraméterei.

Példa

Indításkor egy (120,120) középpontú és 40 pixel sugarú kört rajzol. 2 másodperc múlva a képernyő törlődik.

amikor elindul
[Draw a circle, and clear it after 2 seconds.]
kör rajzolása [120] [120] [40] a képernyőn
várakozás [2] másodpercig
képernyő törlése

betűtípus beállítása a képernyőn

A betűtípus beállítása képernyőn veremblokk beállítja a Brain képernyőn megjelenő szöveg betűtípusát és méretét. Ez a betűtípus lesz érvényes az összes később kinyomtatott szövegre.

betűtípus-veremblokk beállítása

betűtípus beállítása [egyenlő szélességű v] [közepes v] a képernyőn

Paraméterek	Leírás
stílus	A betűtípus stílusa: egyszeres szélességű vagy arányos

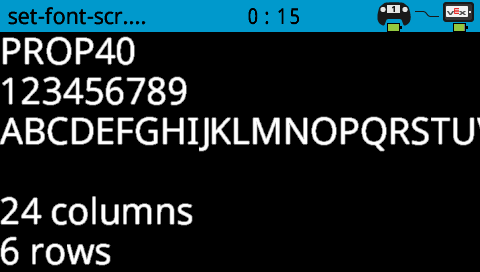

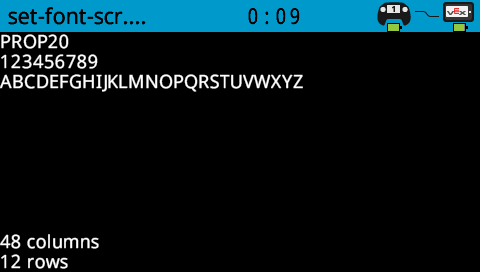

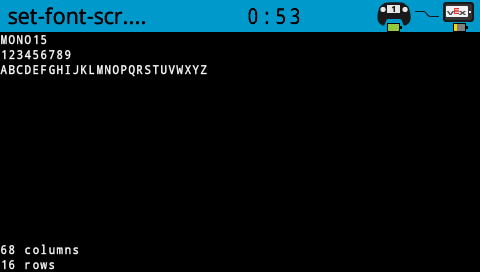

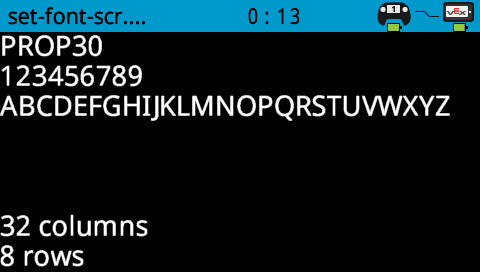

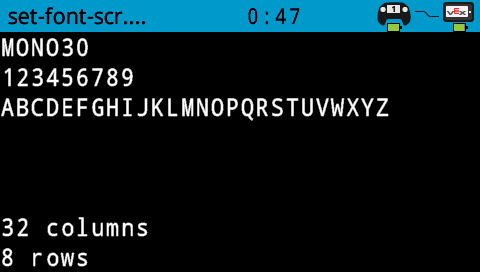

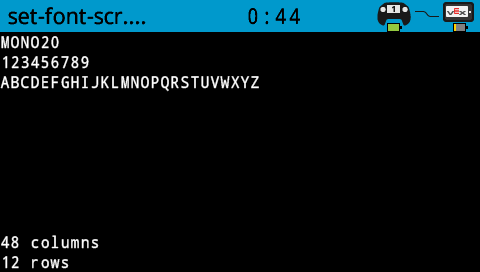

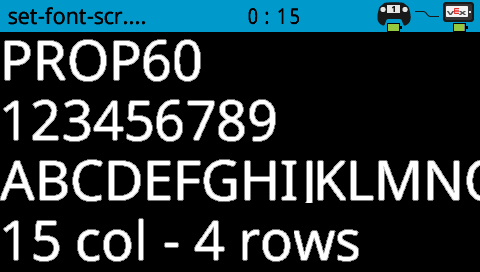

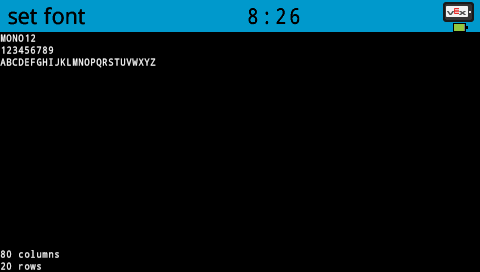

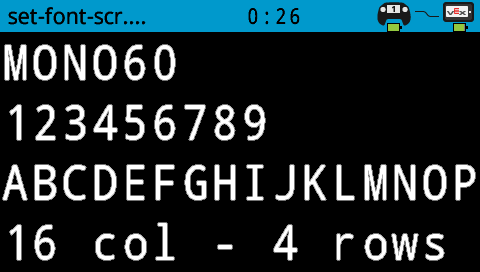

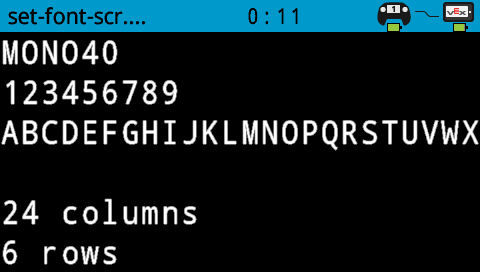

méret	A betűméret (példák alább): extra kicsi kicsi közepes nagy extra nagy szuper nagy Megjegyzés: Az extra kicsi és a kicsi méretek nem érhetők el arányos betűtípusok esetén.

egysoros extra kicsi	azonos szélességű kicsi	azonos szélességű közeg
azonos szélességű nagy	extra nagy, fix szélességű	azonos szélességű, szuper nagy
arányos közeg	arányos nagy	arányos extra nagy
arányos szuper nagy

Példa

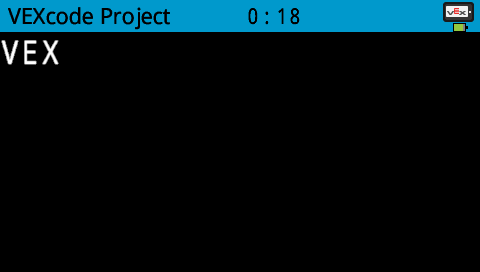

Indításkor a betűtípust „egyszeres szélességű extra nagy” értékre állítja, és a képernyőn kiírja a „VEX” szöveget.

amikor elindul
[Display text using a larger font]
betűtípus beállítása [egyenlő szélességű v] [nagyon nagy v] a képernyőn
[VEX] nyomtatása a képernyőn ▶

nyomtatási pontosság beállítása a képernyőn

A képernyőn nyomtatási pontosság beállítása veremblokk beállítja, hogy hány tizedesjegy jelenjen meg a számok nyomtatásakor a Brain képernyőn. Ez a nyomtatási pontosság az összes később kinyomtatott számra vonatkozik.

nyomtatási precíziós kötegblokk beállítása

nyomtatási pontosság beállítása [0.1 v] értékre a képernyőn

Paraméterek	Leírás
pontosság	A használandó nyomtatási pontosság: 1 0.1 0.01 0.001 Minden számjegy

Példa

Indításkor két tizedesjegyre állítja a nyomtatási pontosságot, és az 1/3 értéket 0,33-ként írja ki a képernyőn.

amikor elindul
[Print 1/3 as 0.33.]
nyomtatási pontosság beállítása [0.01 v] értékre a képernyőn
([1] [math_division v] [3]) nyomtatása a képernyőn ▶

toll szélességének beállítása a képernyőn

A toll szélességének beállítása a képernyőn veremblokk a rajzolt vonalak és alakzatok körvonalainak vastagságát állítja be.

toll szélességének beállítása kötegblokk

toll szélességének beállítása [10] értékre a képernyőn

Paraméterek	Leírás
szélesség	A toll szélessége pixelben, 0 és 32 között.

Példa

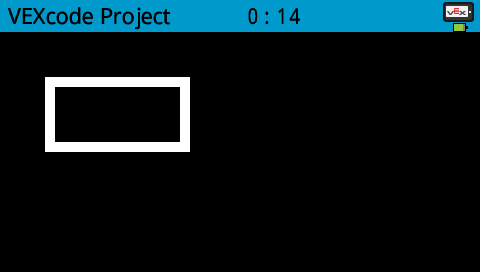

Indításkor a toll szélességét 10 képpontra állítja, és egy téglalapot rajzol, amelynek bal felső sarka (50,50)-nél van, szélessége 130 képpont, magassága pedig 60 képpont.

amikor elindul
[Draw a rectangle with a pen width of 10.]
toll szélességének beállítása [10] értékre a képernyőn
téglalap rajzolása [50] [50] [130] [60] a képernyőn

toll / betűszín beállítása a képernyőn

A toll/betűszín beállítása a képernyőn veremblokk a szöveg, a képpontok, a vonalak és az alakzatok körvonalainak színét állítja be.

toll-/betűszín-veremblokk beállítása

toll / betű színének beállítása [piros v] a képernyőn

Paraméterek	Leírás
szín	A használandó toll és betűszín: piros zöld kék fekete fehér sárga narancssárga lila ciánkék átlátszó

Példa

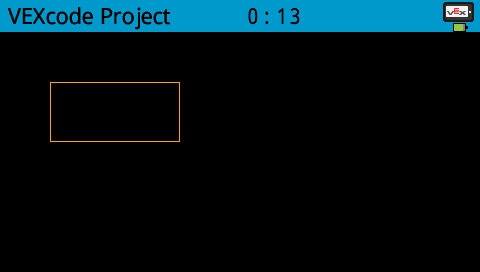

Indításkor a toll színét narancssárgára állítja, és egy téglalapot rajzol, amelynek bal felső sarka az (50, 50) pontban van, szélessége 130 képpont, magassága pedig 60 képpont.

amikor elindul
[Draw a rectangle with orange borders.]
toll / betű színének beállítása [narancssárga v] a képernyőn
téglalap rajzolása [50] [50] [130] [60] a képernyőn

kitöltőszín beállítása a képernyőn

A kitöltési szín beállítása a képernyőn veremblokk beállítja az alakzatok rajzolásakor használt kitöltési színt.

kitöltési szín beállítása veremblokkhoz

kitöltési szín beállítása [piros v] a képernyőn

Paraméterek	Leírás
szín	A használandó kitöltőszín: piros zöld kék fekete fehér sárga narancssárga lila ciánkék átlátszó

Példák

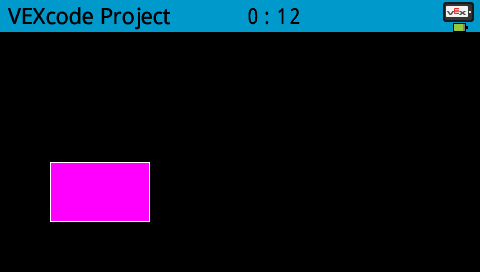

Indításkor a kitöltőszínt lilára állítja, és egy téglalapot rajzol. Az (50, 130) koordinátákon van, 100 pixel szélességgel és 60 pixel magassággal.

amikor elindul
[Draw a purple rectangle.]
kitöltési szín beállítása [lila v] a képernyőn
téglalap rajzolása [50] [130] [100] [60] a képernyőn

Döntetlen

pixel rajzolása a képernyőn

A pixel rajzolása a képernyőn veremblokk egy pixelt rajzol a kiválasztott x és y koordinátán az aktuális toll szín használatával.

pixelverem blokk rajzolása

pixel rajzolása [0] [0] a képernyőn

Paraméterek	Leírás
x	Az x koordináta, amely a pixelt 0 és 479 között rajzolja ki.
y	Az y koordináta, amellyel a pixelt 0-tól 239-ig rajzolhatjuk.

Példa

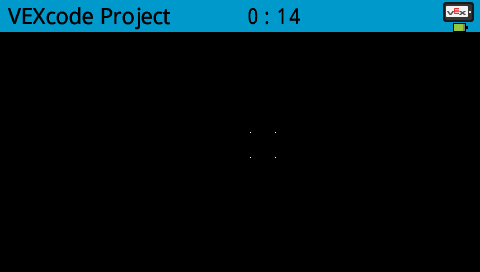

Indításkor négy pixelt rajzol, amelyek egy kis négyzet sarkait jelölik.

amikor elindul
[Draw the pixels marking the corners of a square.]
pixel rajzolása [250] [100] a képernyőn
pixel rajzolása [275] [100] a képernyőn
pixel rajzolása [250] [125] a képernyőn
pixel rajzolása [275] [125] a képernyőn

vonalat rajzolni a képernyőn

A vonal rajzolása a képernyőn veremblokk egy vonalat rajzol az első képernyőkoordinátától (x1, y1) a második képernyőkoordinátáig (x2, y2) a jelenlegi toll szélessége és toll színe paraméterek felhasználásával.

vonalverem blokk rajzolása

vonal rajzolása [0] [0] [10] [10] a képernyőn

Paraméterek	Leírás
x1	A vonal kezdetének x koordinátája pixelben 0 és 479 között.
y1	A vonal kezdetének y koordinátája pixelben 0-tól 239-ig.
x2	A vonal végének x koordinátája pixelben 0 és 479 között.
y2	A vonal végének y koordinátája pixelben 0-tól 239-ig.

Példa

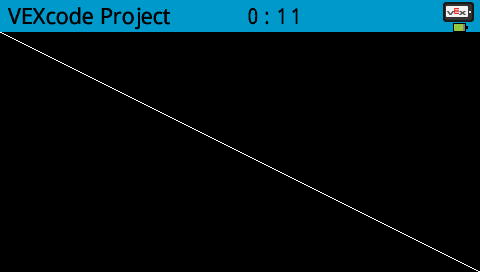

Indításkor átlós vonalat húz a képernyő bal felső sarkától (0, 0) a jobb alsó sarkáig (479, 239).

amikor elindul
[Draw a line from the top left to bottom right of the screen.]
vonal rajzolása [0] [0] [479] [239] a képernyőn

téglalap rajzolása a képernyőn

A téglalap rajzolása a képernyőn veremblokk egy téglalapot rajzol a jelenlegi toll szélessége, toll színe és kitöltőszín paraméterek felhasználásával.

téglalap alakú halomblokk rajzolása

téglalap rajzolása [0] [0] [10] [10] a képernyőn

Paraméterek	Leírás
x	A téglalap bal felső sarkának x koordinátája pixelben 0 és 479 között.
y	A téglalap bal felső sarkának y koordinátája pixelben 0-tól 239-ig.
szélesség	A téglalap szélessége pixelben.
magasság	A téglalap magassága pixelben.

Példa

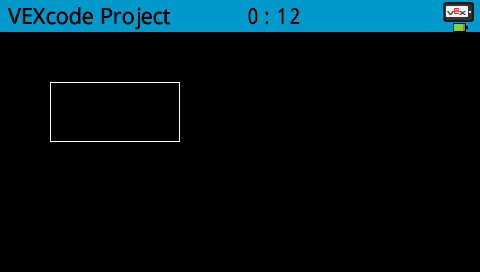

Indításkor egy téglalapot rajzol a képernyőre, amelynek bal felső sarka (50,50), szélessége 130 pixel, magassága pedig 60 pixel.

amikor elindul
[Draw a rectangle on the screen.]
téglalap rajzolása [50] [50] [130] [60] a képernyőn

kört rajzol a képernyőn

A kör rajzolása a képernyőn veremblokk egy kört rajzol a jelenlegi toll szélessége, toll színe és kitöltőszín paraméterek felhasználásával.

kör rajzolása veremblokk

kör rajzolása [0] [0] [10] a képernyőn

Paraméterek	Leírás
x	A kör középpontjának x koordinátája pixelben 0 és 479 között.
y	A kör középpontjának y koordinátája pixelekben 0 és 239 között.
sugár	A kör sugara pixelben.

Példa

Indításkor egy (120, 120) középpontú, 40 pixeles sugarú kört rajzol a képernyőre.

amikor elindul
[Draw a circle on the screen.]
kör rajzolása [120] [120] [40] a képernyőn

Érintés

képernyő megnyomva

A képernyő lenyomva logikai blokk jelzi, hogy az agy érintőképernyője jelenleg le van-e nyomva.

• Igaz – A képernyőt megnyomják.

• Hamis – A képernyőt nem nyomják meg.

képernyőn lenyomott logikai blokk

<képernyő megnyomva?>

Paraméterek	Leírás
	Ennek a blokknak nincsenek paraméterei.

Indításkor a képernyő színe megváltozik a képernyő megnyomása után.

amikor elindul
[Change the screen's color after it's pressed.]
várakozás amíg <képernyő megnyomva?>
kitöltési szín beállítása [zöld v] a képernyőn
téglalap rajzolása [0] [0] [479] [239] a képernyőn

Amikor a képernyőt megnyomják, az első üzenet jelenik meg. A kód ezután megvárja, amíg a képernyőt elengedik, és csak azután folytatódik, hogy a képernyőt ismét megnyomják a második üzenet megjelenítéséhez.

amikor elindul
[Display different messages after the screen is pressed.]
várakozás amíg <képernyő megnyomva?>
[First message!] nyomtatása a képernyőn ▶
kurzor a következő sorra a képernyőn
[Lift finger to press the screen again.]
várakozás amíg <nem <képernyő megnyomva?>>
várakozás amíg <képernyő megnyomva?>
[Second message!] nyomtatása a képernyőn ▶

képernyő pozíció

A képernyő pozícióját rögzítő blokk jelenti az utolsó képernyőnyomás kiválasztott koordinátáját. Az x koordináta 0-tól (balra) 479-ig (jobbra) terjed. Az y koordináta 0-tól (felül) 239-ig (alul) terjed.

képernyőpozíció-riporter blokk

(képernyő [x v] pozíciója)

Paraméterek	Leírás
tengely	Az utolsó képernyőgomb koordinátája, amelyet jelenteni kell: x – A vízszintes pozíció vagy y – A függőleges pozíció

Amikor az Agy képernyőt megnyomják, egy kört rajzol a megnyomás helyén.

amikor elindul
[Display a circle where the screen is pressed.]
várakozás amíg <képernyő megnyomva?>
kitöltési szín beállítása [fehér v] a képernyőn
kör rajzolása (képernyő [x v] pozíciója) (képernyő [y v] pozíciója) [20] a képernyőn

amikor a képernyő

A amikor képernyő kalapblokk a csatolt blokkköteget futtatja, amikor az Agy képernyőt megnyomják vagy elengedik.

amikor a képernyő kalap blokkolva van

amikor Brain képernyő [megnyomva v] :: hat events

Paraméterek	Leírás
állami	Mikor kell futtatni a csatolt blokkhalmazt: a pressed parancs a képernyő megnyomásakor, a released parancs pedig a képernyő elengedésekor fut.

Amikor az Agy képernyőt megnyomják, egy kört rajzol a megnyomás helyén.

amikor Brain képernyő [megnyomva v] :: hat events
[Color the screen with polka dots by pressing it repeatedly.]
kitöltési szín beállítása [piros v] a képernyőn
kör rajzolása (képernyő [x v] pozíciója) (képernyő [y v] pozíciója) [20] a képernyőn
