Näyttö

Johdanto

Näyttöpalikat ohjaavat V5 Brainin kosketusnäyttöä, jolloin robotti voi näyttää tekstiä, numeroita ja grafiikkaa sekä reagoida kosketussyötteeseen.

Oletusarvoisesti Brainiin tulostettava fontti on monospaced small, jossa on 12 riviä ja 48 saraketta.

Piirtämistä varten aivojen resoluutio on 480 x 240 pikseliä.

Alla on luettelo saatavilla olevista lohkoista:

Kohdistimen tulostus – Näytä tekstiä ja hallitse tulostuskohdistinta.

• tulosta näytölle – Tulostaa tekstiä, numeroita tai muuttujien arvoja Brain-näytölle.

• aseta kohdistin rivin ja sarakkeen kohdalle näytöllä – Siirtää kohdistimen tiettyyn riviin ja sarakkeeseen.

• aseta kohdistin näytön seuraavalle riville – Siirtää kohdistimen seuraavan rivin sarakkeeseen 1.

• tyhjennä rivi näytöltä – Tyhjentää määritetyn tekstirivin.

• näytön kursorin sarake – Ilmoittaa sarakkeen numeron, johon teksti tulostetaan.

• näytön kursoririvi – Ilmoittaa rivinumeron, jolle teksti tulostetaan.

Asetukset – Muuta tekstin ja grafiikan ulkoasua.

• tyhjennä näyttö – Poistaa kaiken tekstin ja piirrokset näytöltä.

• aseta fontti näytölle – Muuttaa tekstin näyttöön käytettävää fonttityyppiä ja -kokoa.

• set print precision on screen – Määrittää, kuinka monta desimaalia näytetään tulostettaessa numeroita.

• aseta kynän leveys näytöllä – Asettaa piirrettyjen viivojen ja ääriviivojen paksuuden.

• aseta kynän / fontin väri näytöllä – Asettaa tekstin, pikseleiden, viivojen ja ääriviivojen värin.

• aseta täyttöväri näytölle – Asettaa piirrettyjen muotojen täyttövärin.

Piirrä – Luo muotoja, viivoja ja grafiikkaa Brain-näytöllä.

• piirrä pikseli näytölle – Piirtää yhden pikselin koordinaatistoon.

• piirrä viiva näytölle – Piirtää viivan kahden pisteen välille.

• piirrä suorakulmio näytölle – Piirtää suorakulmion käyttämällä kahta kulmapistettä.

• piirrä ympyrä näytölle – Piirtää ympyrän, jolla on määritelty keskipiste ja säde.

Kosketus – Havaitsee kosketussyötteen aivojen näytöllä.

• näyttöä painettu – Ilmoittaa, kosketetaanko näyttöä parhaillaan.

• näytön sijainti – Ilmoittaa viimeisimmän näytön painalluksen valitun x- tai y-koordinaatin.

• kun näyttö – Suorittaa liitetyt lohkot, kun näyttöä painetaan tai vapautetaan.

Kohdistimen tulostus

tulosta näytölle

Tulosta näytölle -pino-lohko tulostaa tekstiä, numeroita tai muuttujien arvoja Brain-näytölle kohdistimen nykyiseen sijaintiin ja fontilla.

Näytä teksti Brain-näytöllä

kun käynnistetään
tulosta [VEXcode] näytöllä ▶

Parametrit	Kuvaus
arvo	Näytöllä näytettävä teksti, numero tai muuttujan arvo.
ja aseta kursori seuraavalle riville	Valitse nuoli (▶) laajentaaksesi lohkon esimerkiksi muotoon ja aseta kohdistin seuraavalle riville, jolloin kohdistin siirtyy seuraavan rivin sarakkeeseen 1 tulostuksen jälkeen.

Esimerkki

Käynnistyksen yhteydessä näyttää näytöllä kohdistimen aloituskohdassa viestin ‘Hello, Robot!’.

kun käynnistetään
[Display a message at the starting cursor position.]
tulosta [Hello, Robot!] näytöllä ▶

aseta kohdistin rivin sarakkeeseen näytöllä

Pinoamislohko aseta kohdistin riville ja sarakkeelle näytöllä siirtää kohdistimen tiettyyn riviin ja sarakkeeseen Brain-näytössä. Seuraava tulosta näytölle-lohko alkaa tulostaa tästä kohdasta. Se, kuinka monta riviä ja saraketta mahtuu mukavasti, riippuu valitusta fontista. Oletusarvoisella kiinteävälisellä keskikokoisella fontilla voidaan näyttää jopa 8 riviä ja 13 saraketta selkeästi. Tämän alueen ulkopuolelle sijoitettu teksti saattaa katketa ​​tai siitä voi tulla vaikealukuista.

Kiinteävälisissä fonteissa kaikki merkit ovat saman levyisiä, mikä tekee tekstin sijoittelusta yhdenmukaista. Sitä vastoin suhteutettujen fonttien merkkien leveydet vaihtelevat, joten jotkut kirjaimet vievät enemmän tilaa kuin toiset. Käytetystä tyypistä riippumatta aseta kohdistin rivi-sarakkeeseen näytöllä -pinolohko sijoittaa kohdistimen rivi- ja sarakekoon, ei fonttityylin perusteella. Fonttikokoa voidaan säätää aseta fontti näytöllä -pinolohkolla.

Aseta kohdistimen pinolohko

aseta kursori riville [1] sarakkeeseen [1] näytöllä

Parametrit	Kuvaus
rivi	Rivi, johon kohdistin siirretään.
sarake	Sarake, johon kohdistin siirretään.

Esimerkki

Käynnistyksen yhteydessä siirtää kohdistimen näytöllä riville 3, sarakkeeseen 2 ja tulostaa ‘Rivi 3, sarake 2’.

kun käynnistetään
[Display text starting at Row 3 Column 12.]
aseta kursori riville [3] sarakkeeseen [12] näytöllä
tulosta [Row 3, Column 12] näytöllä ▶

aseta kursori näytön seuraavalle riville

Aseta kohdistin näytön seuraavalle riville -pino-lohko siirtää kohdistimen Brain-näytön seuraavan rivin sarakkeeseen 1.

aseta kohdistin seuraavaan rivipinolohkoon

siirrä kursori seuraavalle riville näytöllä

Parametrit	Kuvaus
	Tällä lohkolla ei ole parametreja.

Esimerkki

Käynnistyksen yhteydessä tulostaa näytölle rivin ‘Rivi 1’, siirtää kohdistimen seuraavalle riville ja tulostaa sitten rivin ‘Rivi 2’.

kun käynnistetään
[Display two lines of text.]
tulosta [Line 1] näytöllä ▶
siirrä kursori seuraavalle riville näytöllä
tulosta [Line 2] näytöllä ▶

tyhjä rivi näytöllä

Tyhjennä rivi näytöllä -pino-lohko tyhjentää yhden tekstirivin Brain-näytöltä.

Tyhjennä rivipinolohko

tyhjennä rivi [1] näytöltä

Parametrit	Kuvaus
rivi	Tyhjennettävän rivin numero.

Esimerkki

Käynnistyksen yhteydessä tulostaa tekstiä kahdelle riville. Ensimmäinen rivi jää näkyviin, kun taas toinen rivi katoaa kolmen sekunnin kuluttua.

kun käynnistetään
[Only keep the text on row 1.]
tulosta [This text stays] näytöllä ▶
siirrä kursori seuraavalle riville näytöllä
tulosta [This text disappears] näytöllä ▶
odota [3] sekuntia
tyhjennä rivi [2] näytöltä

näytön kursorisarake

Näyttökohdistimen sarakkeen raportointilohko raportoi sarakkeen numeron, johon teksti tulostetaan kokonaislukuna.

näytön kursorin sarake reportterilohko

(näytön kursoriasema sarakkeessa)

Parametrit	Kuvaus
	Tällä lohkolla ei ole parametreja.

Esimerkki

Käynnistyksen yhteydessä siirtää kohdistimen näytöllä riville 3, sarakkeeseen 2 ja tulostaa kohdistimen nykyisen sarakkeen numeron.

kun käynnistetään
[Display the cursor's current column.]
aseta kursori riville [3] sarakkeeseen [15] näytöllä
tulosta (näytön kursoriasema sarakkeessa) näytöllä ▶

näytön kursori rivi

Näyttökohdistimen rivin raportointilohko raportoi rivinumeron, jolle teksti tulostetaan kokonaislukuna.

näytön kursoririvin reportterilohko

(näytön kursoriasema rivillä)

Parametrit	Kuvaus
	Tällä lohkolla ei ole parametreja.

Esimerkki

Käynnistyksen yhteydessä siirtää kohdistimen näytöllä riville 6, sarakkeeseen 2 ja tulostaa kohdistimen nykyisen rivinumeron.

kun käynnistetään
[Display the cursor's current row.]
aseta kursori riville [3] sarakkeeseen [2] näytöllä
tulosta (näytön kursoriasema rivillä) näytöllä ▶

Asetukset

kirkas näyttö

Tyhjennä näyttö -pino-lohko tyhjentää kaikki piirrokset ja tekstin Brain-näytöltä.

Tyhjennä näytön pinolohko

tyhjennä näyttö

Parametrit	Kuvaus
	Tällä lohkolla ei ole parametreja.

Esimerkki

Käynnistyksen yhteydessä piirtää ympyrän, jonka keskipiste on (120,120) ja säde 40 pikseliä. Kahden sekunnin kuluttua näyttö tyhjenee.

kun käynnistetään
[Draw a circle, and clear it after 2 seconds.]
piirrä ympyrä [120] [120] [40] näytöllä
odota [2] sekuntia
tyhjennä näyttö

aseta fontti näytölle

Aseta fontti näytölle -pino-lohko asettaa Brain-näytöllä näytettävän tekstin fontin ja koon. Tätä fonttia käytetään kaikkeen myöhemmin tulostettavaan tekstiin.

aseta fonttipinolohko

aseta fontti [tasavälinen v] [keskikokoinen v] näytöllä

Parametrit	Kuvaus
tyyli	Fonttityyli: yksivälisinen tai suhteellinen

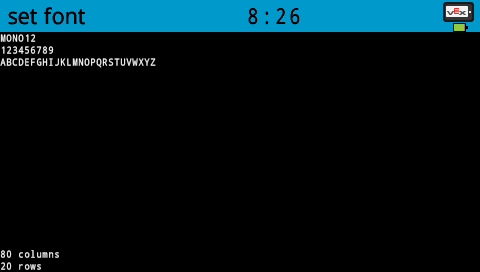

koko	Fonttikoko (esimerkkejä alla): erittäin pieni pieni keskikokoinen suuri erittäin suuri supersuuri Huom: Erittäin pieni- ja pieni-koot eivät ole käytettävissä suhteutettujen fonttien kanssa.

tasavälisesti erittäin pieni	tasavälisesti pieni	tasavälinen media
tasavälisesti suuri	kiinteävälisinen erittäin suuri	tasavälisesti erittäin suuri
suhteellinen keskikokoinen	suhteellinen suuri	suhteellinen erittäin suuri
suhteellinen erittäin suuri

Esimerkki

Käynnistyksen yhteydessä asettaa fontiksi ‘monospaced extra large’ ja tulostaa näytölle ‘VEX’.

kun käynnistetään
[Display text using a larger font]
aseta fontti [tasavälinen v] [hyvin suuri v] näytöllä
tulosta [VEX] näytöllä ▶

aseta tulostustarkkuus näytölle

Aseta tulostustarkkuus näytölle -pino-lohko määrittää, kuinka monta desimaalia näytetään tulostettaessa numeroita Brain-näytölle. Tämä tulostustarkkuus koskee kaikkia myöhemmin tulostettavia numeroita.

aseta tulostustarkkuuden pinolohko

aseta tulostuksen tarkkuus [0.1 v] näytöllä

Parametrit	Kuvaus
tarkkuus	Käytettävä tulostustarkkuus: 1 0.1 0.01 0.001 Kaikki numerot

Esimerkki

Käynnistyksen yhteydessä asettaa tulostustarkkuudeksi kaksi desimaalia ja tulostaa 1/3 ruudulle arvona 0,33.

kun käynnistetään
[Print 1/3 as 0.33.]
aseta tulostuksen tarkkuus [0.01 v] näytöllä
tulosta ([1] [math_division v] [3]) näytöllä ▶

aseta kynän leveys näytölle

Aseta kynän leveys näytöllä -pino-lohko asettaa piirrettyjen viivojen ja ääriviivojen paksuuden.

aseta kynän leveys pinoblokkiin

aseta kynän leveys [10] näytöllä

Parametrit	Kuvaus
leveys	Kynän leveys pikseleinä väliltä 0–32.

Esimerkki

Käynnistyksen yhteydessä asettaa kynän leveydeksi 10 pikseliä ja piirtää suorakulmion, jonka vasen yläkulma on kohdassa (50,50), leveys on 130 pikseliä ja korkeus 60 pikseliä.

kun käynnistetään
[Draw a rectangle with a pen width of 10.]
aseta kynän leveys [10] näytöllä
piirrä suorakulmio [50] [50] [130] [60] näytöllä

aseta kynän / fontin väri näytölle

Aseta kynän / fontin väri näytöllä -pino-lohko asettaa tekstin, pikseleiden, viivojen ja ääriviivojen värin.

kynän/fontin värin pinoamislohko

aseta kynä/fontti-väri [punainen v] näytöllä

Parametrit	Kuvaus
väri	Käytettävä kynän ja fontin väri: punainen vihreä sininen musta valkoinen keltainen oranssi violetti syaani läpinäkyvä

Esimerkki

Käynnistyksen yhteydessä asettaa kynän väriksi oranssin ja piirtää suorakulmion, jonka vasen yläkulma on kohdassa (50, 50), leveys 130 pikseliä ja korkeus 60 pikseliä.

kun käynnistetään
[Draw a rectangle with orange borders.]
aseta kynä/fontti-väri [oranssi v] näytöllä
piirrä suorakulmio [50] [50] [130] [60] näytöllä

aseta täyttöväri näytölle

Aseta täyttöväri näytölle -pino-lohko asettaa täyttövärin, jota käytetään muotojen piirtämisessä.

aseta täyttöväri pinoblokkiin

aseta täyttöväri [punainen v] näytöllä

Parametrit	Kuvaus
väri	Käytettävä täyttöväri: punainen vihreä sininen musta valkoinen keltainen oranssi violetti syaani läpinäkyvä

Esimerkkejä

Käynnistyksen yhteydessä asettaa täyttövärin violetiksi ja piirtää suorakulmion. Se on kohdassa (50, 130), leveydeltään 100 pikseliä ja korkeudeltaan 60 pikseliä.

kun käynnistetään
[Draw a purple rectangle.]
aseta täyttöväri [violetti v] näytöllä
piirrä suorakulmio [50] [130] [100] [60] näytöllä

Piirrä

piirrä pikseli näytölle

Piirrä pikseli näytölle -pino-lohko piirtää yhden pikselin valittuun x- ja y-koordinaattiin käyttäen nykyistä kynän väriä.

piirrä pikselipinolohko

piirrä pikseli [0] [0] näytöllä

Parametrit	Kuvaus
x	Pikselin piirtämiseen käytettävä x-koordinaatti väliltä 0–479.
y	Y-koordinaatti, jolla pikseli piirretään välille 0–239.

Esimerkki

Käynnistyksen yhteydessä piirtää neljä pikseliä, jotka merkitsevät pienen neliön kulmat.

kun käynnistetään
[Draw the pixels marking the corners of a square.]
piirrä pikseli [250] [100] näytöllä
piirrä pikseli [275] [100] näytöllä
piirrä pikseli [250] [125] näytöllä
piirrä pikseli [275] [125] näytöllä

piirrä viiva näytölle

Piirrä viiva näytölle -pino-lohko piirtää viivan ensimmäisestä näytön koordinaatista (x1, y1) toiseen näytön koordinaattiin (x2, y2) käyttämällä nykyisiä kynän leveys ja kynän väri -arvoja.

piirrä viivapinolohko

piirrä viiva [0] [0] [10] [10] näytöllä

Parametrit	Kuvaus
x1	Viivan alun x-koordinaatti pikseleinä välillä 0–479.
y1	Viivan alun y-koordinaatti pikseleinä välillä 0–239.
x2	Viivan lopun x-koordinaatti pikseleinä välillä 0 - 479.
y2	Viivan lopun y-koordinaatti pikseleinä välillä 0–239.

Esimerkki

Käynnistyksen yhteydessä piirtää diagonaaliviivan näytön vasemmasta yläkulmasta (0, 0) oikeaan alakulmaan (479, 239).

kun käynnistetään
[Draw a line from the top left to bottom right of the screen.]
piirrä viiva [0] [0] [479] [239] näytöllä

piirrä suorakulmio näytölle

Piirrä suorakulmio näytölle -pino-lohko piirtää suorakulmion käyttämällä nykyisiä kynän leveys, kynän väri ja täyttöväri -asetuksia.

piirrä suorakulmion pinoblokki

piirrä suorakulmio [0] [0] [10] [10] näytöllä

Parametrit	Kuvaus
x	Suorakulmion vasemman yläkulman x-koordinaatti pikseleinä väliltä 0–479.
y	Suorakulmion vasemman yläkulman y-koordinaatti pikseleinä välillä 0–239.
leveys	Suorakulmion leveys pikseleinä.
korkeus	Suorakulmion korkeus pikseleinä.

Esimerkki

Käynnistyksen yhteydessä piirtää näytölle suorakulmion, jonka vasen yläkulma on (50,50), leveys 130 pikseliä ja korkeus 60 pikseliä.

kun käynnistetään
[Draw a rectangle on the screen.]
piirrä suorakulmio [50] [50] [130] [60] näytöllä

piirrä ympyrä näytölle

Piirrä ympyrä näytölle -pino-lohko piirtää ympyrän käyttämällä nykyisiä kynän leveys, kynän väri ja täyttöväri -asetuksia.

piirrä ympyrä pino lohko

piirrä ympyrä [0] [0] [10] näytöllä

Parametrit	Kuvaus
x	Ympyrän keskipisteen x-koordinaatti pikseleinä välillä 0 - 479.
y	Ympyrän keskipisteen y-koordinaatti pikseleinä välillä 0 - 239.
säde	Ympyrän säde pikseleinä.

Esimerkki

Käynnistyksen yhteydessä piirtää ruudulle ympyrän, jonka keskipiste on (120, 120) ja säde 40 pikseliä.

kun käynnistetään
[Draw a circle on the screen.]
piirrä ympyrä [120] [120] [40] näytöllä

Kosketa

näyttöä painettu

Boolen näyttöä painettu-lohko kertoo, painetaanko aivojen kosketusnäyttöä parhaillaan.

• Tosi – Näyttöä painetaan.

• Väärin – Näyttöä ei paineta.

näytöllä painettu Boolen lohko

<näyttö painettu?>

Parametrit	Kuvaus
	Tällä lohkolla ei ole parametreja.

Käynnistyksen jälkeen näytön väri muuttuu painalluksen jälkeen.

kun käynnistetään
[Change the screen's color after it's pressed.]
odota kunnes <näyttö painettu?>
aseta täyttöväri [vihreä v] näytöllä
piirrä suorakulmio [0] [0] [479] [239] näytöllä

Kun näyttöä painetaan, ensimmäinen viesti näytetään. Koodi odottaa sitten, kunnes näyttö vapautetaan, ja jatkaa vasta sen jälkeen, kun näyttöä painetaan uudelleen toisen viestin näyttämiseksi.

kun käynnistetään
[Display different messages after the screen is pressed.]
odota kunnes <näyttö painettu?>
tulosta [First message!] näytöllä ▶
siirrä kursori seuraavalle riville näytöllä
[Lift finger to press the screen again.]
odota kunnes <ei <näyttö painettu?>>
odota kunnes <näyttö painettu?>
tulosta [Second message!] näytöllä ▶

näytön sijainti

Näytön sijainnin raportointilohko raportoi viimeisimmän näytön painalluksen valitun koordinaatin. X-koordinaatti on välillä 0 (vasen) - 479 (oikea). Y-koordinaatti on välillä 0 (ylhäällä) - 239 (alhaalla).

näytön sijainnin raportointilohko

(näytön [x v] sijainti)

Parametrit	Kuvaus
akseli	Viimeisimmän näyttöpainalluksen koordinaatit raportointia varten: x – Vaakasuora sijainti tai y – Pystysuora sijainti

Kun Brain-näyttöä painetaan, piirtää ympyrän painalluksen kohtaan.

kun käynnistetään
[Display a circle where the screen is pressed.]
odota kunnes <näyttö painettu?>
aseta täyttöväri [valkoinen v] näytöllä
piirrä ympyrä (näytön [x v] sijainti) (näytön [y v] sijainti) [20] näytöllä

kun näyttö

Kun-näyttö-hattulohko suorittaa liitteenä olevan lohkopinon, kun Aivo-näyttöä painetaan tai vapautetaan.

kun näytön hat block

kun Brain-näyttö [painettu v] :: hat events

Parametrit	Kuvaus
osavaltio	Milloin liitetty lohkopino suoritetaan: pressed suoritetaan, kun näyttöä painetaan, ja released suoritetaan, kun näyttö vapautetaan.

Kun Brain-näyttöä painetaan, piirtää ympyrän painalluksen kohtaan.

kun Brain-näyttö [painettu v] :: hat events
[Color the screen with polka dots by pressing it repeatedly.]
aseta täyttöväri [punainen v] näytöllä
piirrä ympyrä (näytön [x v] sijainti) (näytön [y v] sijainti) [20] näytöllä
