دليل حالة مؤشر LED#

يحتوي كل من طائرة VEX AIR بدون طيار وجهاز التحكم الخاص بها على مؤشرات LED يمكن أن يتغير لونها حسب حالة الطائرة بدون طيار أو جهاز التحكم.

وحدة التحكم #

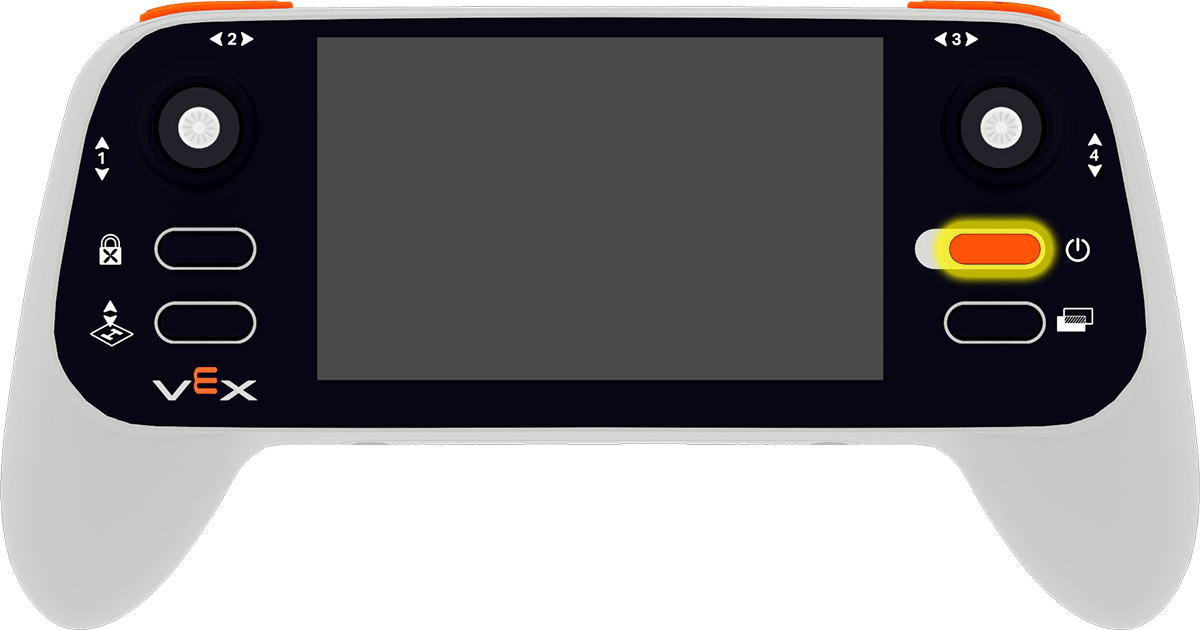

يوجد مؤشر LED الخاص بوحدة التحكم بجوار زر الطاقة.

لون	ولاية	معنى
أزرق	وميض	تم تفعيل قفل المروحة.
أخضر	صلب	جهاز التحكم > 20% من البطارية، غير مقترن بطائرة بدون طيار.
أخضر	وميض	جهاز التحكم > 20% من البطارية، مقترن بطائرة بدون طيار.
أحمر	صلب	جهاز التحكم أقل من 20% من البطارية، وغير مقترن بطائرة بدون طيار.
أحمر	وميض	جهاز التحكم أقل من 20% من البطارية، مقترن بطائرة بدون طيار.
أبيض	وميض	يمكن تحرير زر الطاقة لتشغيل وحدة التحكم أو إيقاف تشغيلها.

إذا كان جهاز التحكم مطفأً، فلن يضيء مؤشر LED إلا أثناء شحن جهاز التحكم.

لون	ولاية	معنى
أخضر	صلب	تم شحن وحدة التحكم بالكامل (100%).
أحمر	وميض	وحدة التحكم قيد الشحن حاليًا.

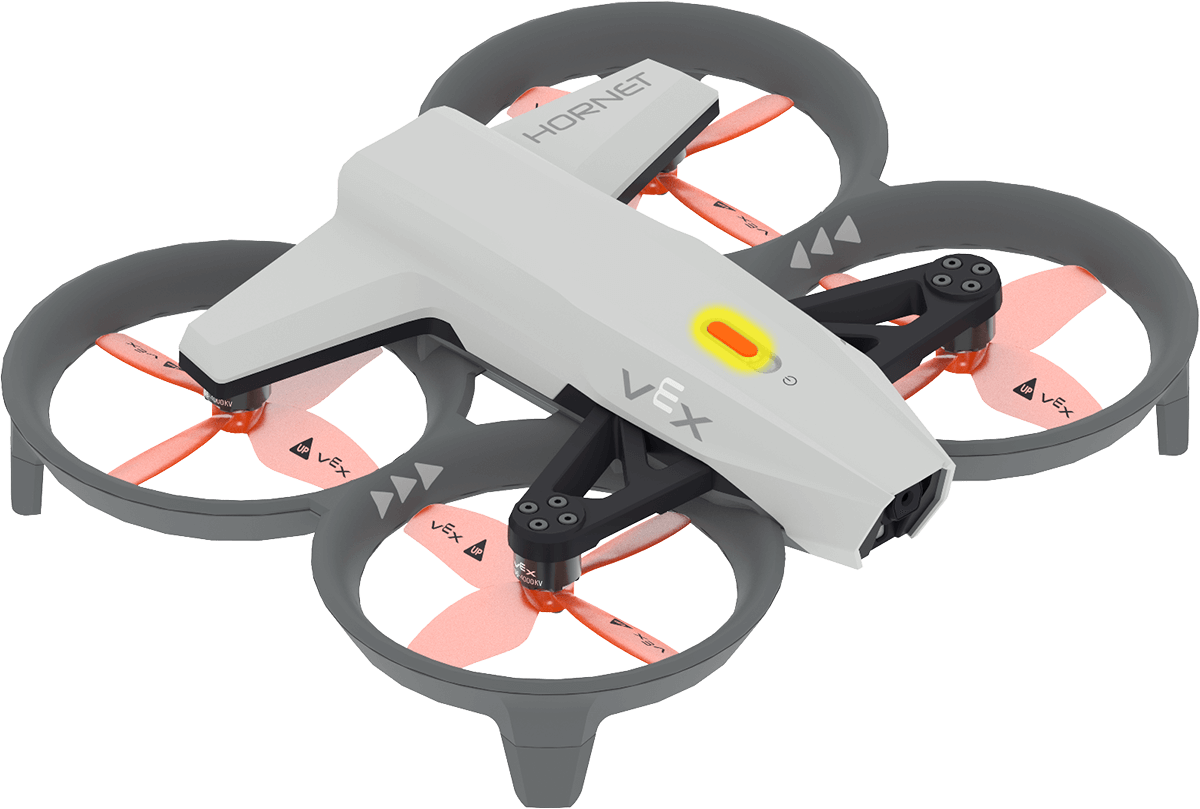

يوجد مؤشر LED الخاص بالطائرة بدون طيار بجوار زر التشغيل.

يشير مؤشر LED الثابت الموجود على الطائرة بدون طيار إلى أنها غير مقترنة بجهاز تحكم، بينما يشير مؤشر LED الوميض إلى أنها مقترنة.

لون	معنى
أزرق	تم تفعيل قفل المروحة.
أخضر	البطارية ≥ 50%.
أصفر	نسبة شحن البطارية تتراوح بين 20 و 50%.
أحمر	نسبة شحن البطارية تتراوح بين 0 و 20%.
أبيض	يمكن تحرير زر الطاقة لتشغيل الطائرة بدون طيار أو إيقاف تشغيلها.
