LED-Anzeigen-Statusübersicht#

Sowohl die VEX AIR Drohne als auch der VEX AIR Drohnen-Controller verfügen über LED-Anzeigen, deren Farbe sich je nach Status der Drohne oder des Controllers ändern kann.

Regler #

Die LED-Anzeige des Controllers befindet sich neben dem Ein-/Ausschalter.

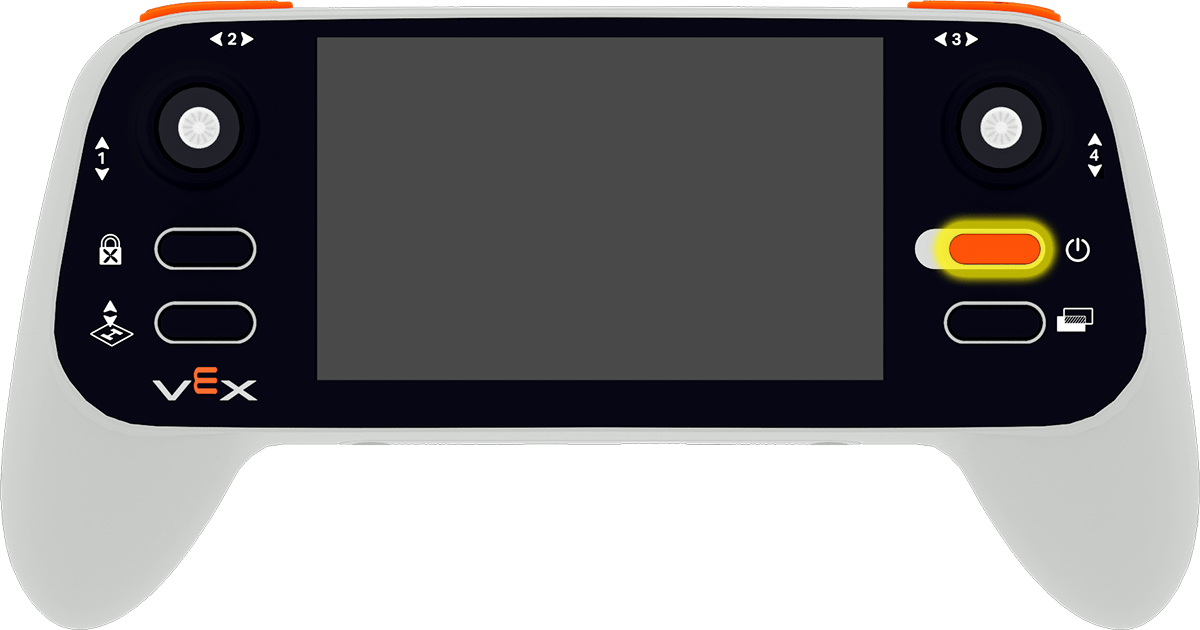

Vorderansicht eines VEX AIR Drohnen-Controllers mit gelb hervorgehobener LED-Anzeige.

Farbe	Zustand	Bedeutung
Blau	Blinkend	Propellersperre ist aktiviert.
Grün	Solide	Controller > 20% Akku, nicht mit einer Drohne gekoppelt.
Grün	Blinkend	Controller mit mehr als 20 % Akku, gekoppelt mit einer Drohne.
Rot	Solide	Controller < 20% Akku, nicht mit einer Drohne gekoppelt.
Rot	Blinkend	Controller mit weniger als 20 % Akku, gekoppelt mit einer Drohne.
Weiß	Blinkend	Durch Loslassen des Netzschalters kann der Controller ein- oder ausgeschaltet werden.

Wenn der Controller ausgeschaltet ist, leuchtet die LED-Anzeige nur während des Ladevorgangs.

Farbe	Zustand	Bedeutung
Grün	Solide	Der Controller ist vollständig aufgeladen (100%).
Rot	Blinkend	Der Controller wird aktiv geladen.

Drohne #

Die LED-Anzeige der Drohne befindet sich neben dem Ein-/Ausschalter.

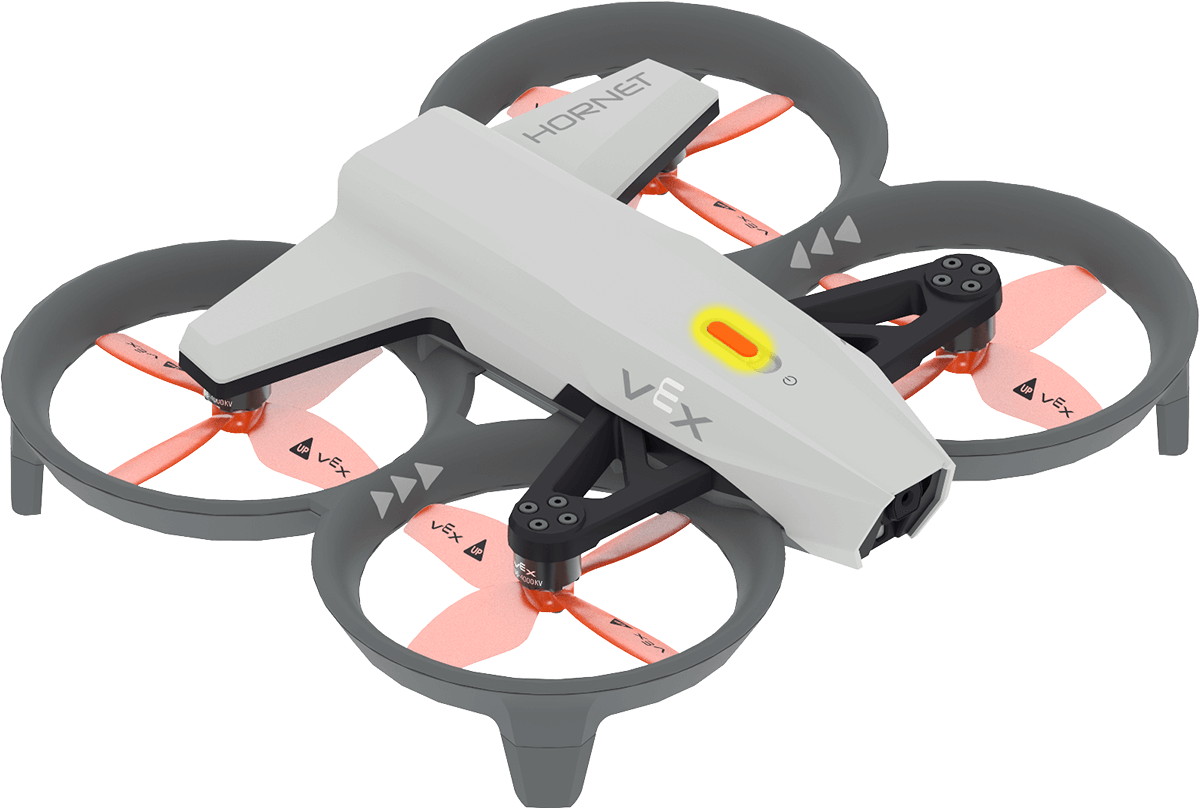

Draufsicht auf eine VEX AIR Drohne, wobei die LED-Anzeige gelb hervorgehoben ist.

Eine dauerhaft leuchtende LED an der Drohne zeigt an, dass sie nicht mit einem Controller gekoppelt ist, während eine blinkende LED anzeigt, dass sie gekoppelt ist.

Farbe	Bedeutung
Blau	Propellersperre ist aktiviert.
Grün	Akku ≥ 50%.
Gelb	Der Akkustand liegt zwischen 20 und 50 %.
Rot	Der Akkustand liegt bei 0 – 20 %.
Weiß	Durch Loslassen des Netzschalters kann die Drohne ein- oder ausgeschaltet werden.
