LED indikatora statusa ceļvedis#

Gan VEX AIR dronam, gan VEX AIR drona kontrolierim ir LED indikatori, kas var mainīt krāsu atkarībā no drona vai kontroliera stāvokļa.

Kontrolieris #

Kontroliera LED indikators atrodas blakus barošanas pogai.

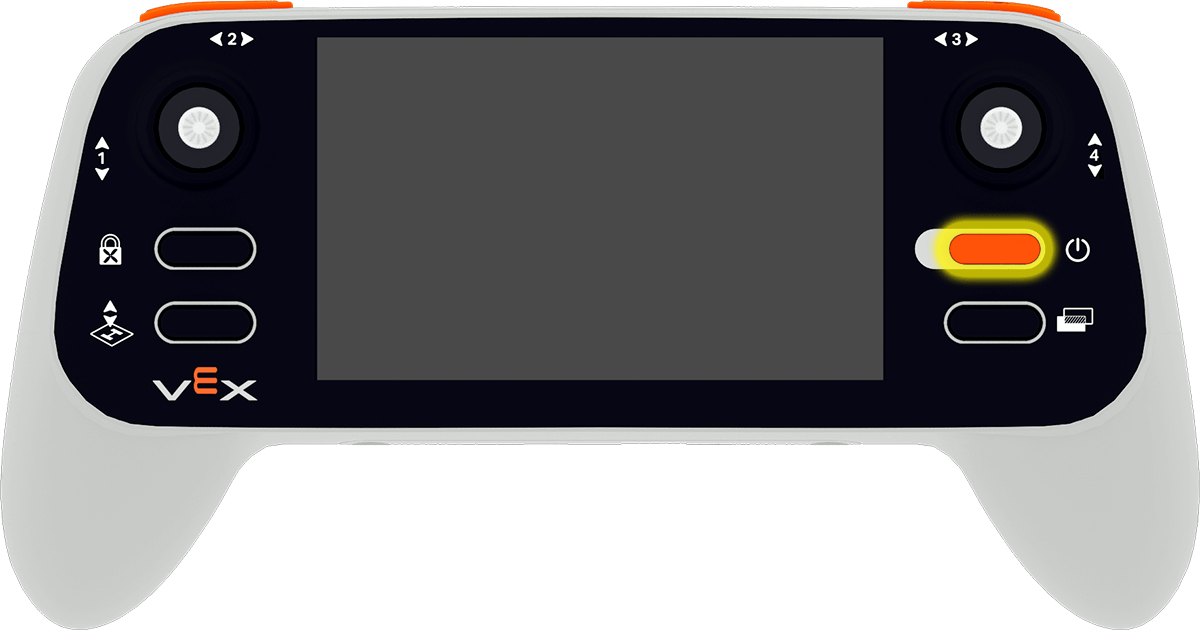

VEX AIR drona kontroliera priekšējais skats ar dzeltenā krāsā iezīmētu LED indikatoru.

Krāsa	Štats	Nozīme
Zils	Mirgošana	Propellera bloķēšana ir iespējota.
Zaļš	Cieta	Kontroliera akumulators > 20%, nav savienots pārī ar dronu.
Zaļš	Mirgošana	Kontroliera akumulators > 20%, savienots pārī ar dronu.
Sarkans	Cieta	Kontroliera akumulatora uzlādes līmenis < 20%, nav savienots pārī ar dronu.
Sarkans	Mirgošana	Kontroliera akumulatora uzlādes līmenis < 20%, savienots pārī ar dronu.
Balts	Mirgošana	Ieslēgšanas/izslēgšanas pogu var atlaist, lai ieslēgtu vai izslēgtu kontrolieri.

Ja kontrolieris ir izslēgts, LED indikators ieslēgsies tikai tad, kad kontrolieris tiks uzlādēts.

Krāsa	Štats	Nozīme
Zaļš	Cieta	Kontrolieris ir pilnībā uzlādēts (100%).
Sarkans	Mirgošana	Kontrolieris aktīvi uzlādējas.

Drons #

Drona LED indikators atrodas blakus barošanas pogai.

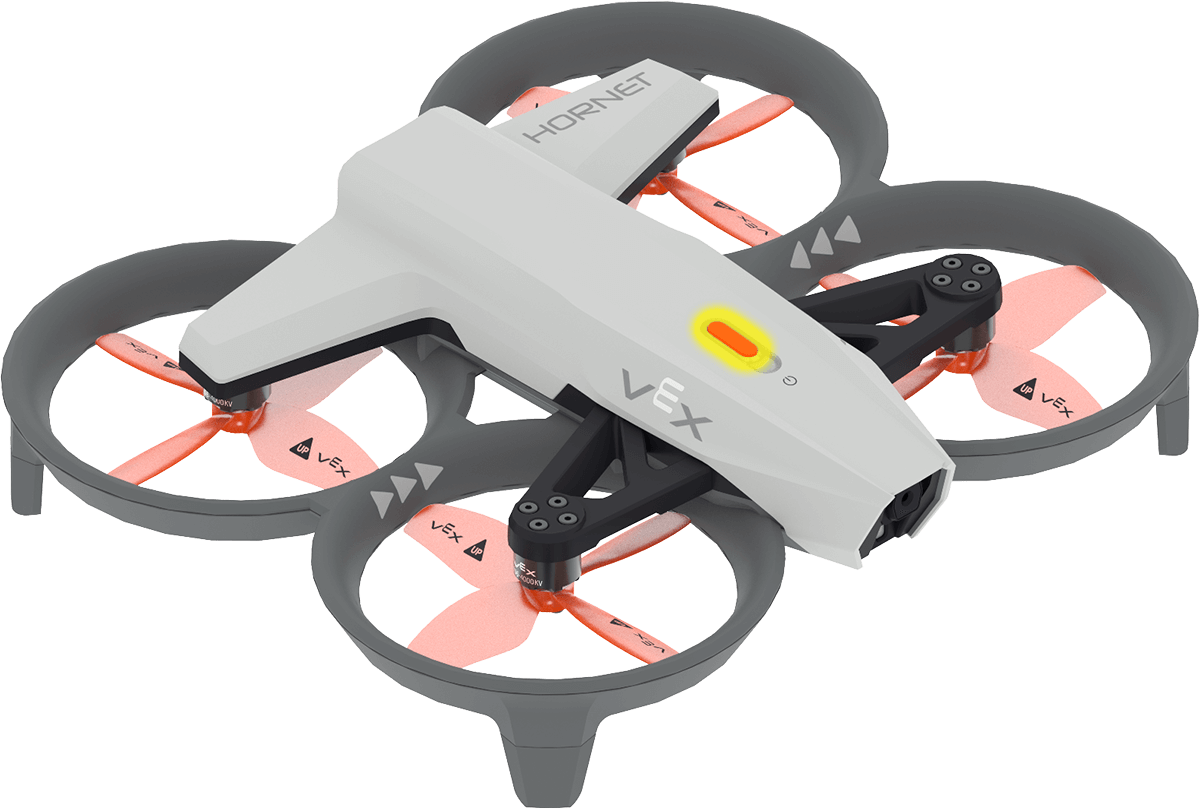

VEX AIR drona skats no augšas, kur LED indikators ir iezīmēts dzeltenā krāsā.

Nepārtraukti degoša drona gaismas diode norāda, ka tas nav savienots pārī ar kontrolieri, savukārt mirgojoša gaismas diode norāda, ka tas ir savienots pārī.

Krāsa	Nozīme
Zils	Propellera bloķēšana ir iespējota.
Zaļš	Akumulatora uzlādes līmenis ≥ 50%.
Dzeltens	Akumulatora uzlādes līmenis ir no 20 līdz 50%.
Sarkans	Akumulatora uzlādes līmenis ir 0–20%.
Balts	Lai ieslēgtu vai izslēgtu dronu, var atlaist ieslēgšanas/izslēgšanas pogu.
