Посібник зі стану світлодіодних індикаторів#

Дрон VEX AIR та контролер VEX AIR мають світлодіодні індикатори, які можуть змінювати колір залежно від стану дрона або контролера.

Контролер #

Світлодіодний індикатор контролера розташований поруч із кнопкою живлення.

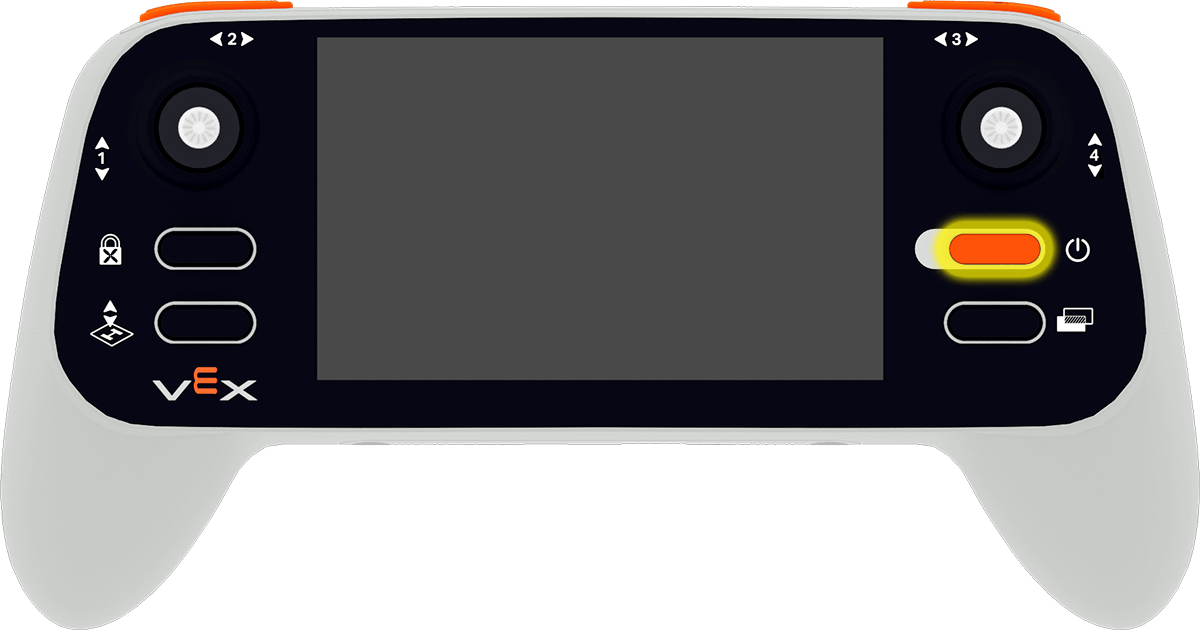

Вид спереду контролера дрона VEX AIR зі світлодіодним індикатором, підсвіченим жовтим кольором.

Колір	Штат	Значення
Синій	Блимає	Блокування пропелера увімкнено.
Зелений	Твердий	Контролер > 20% заряду батареї, не сполучений з дроном.
Зелений	Блимає	Контролер > 20% заряду батареї, у парі з дроном.
Червоний	Твердий	Контролер < 20% заряду батареї, не сполучений з дроном.
Червоний	Блимає	Контролер <20% заряду батареї, у парі з дроном.
Білий	Блимає	Кнопку живлення можна відпустити, щоб увімкнути або вимкнути контролер.

Якщо контролер вимкнено, світлодіодний індикатор вмикатиметься лише під час заряджання контролера.

Колір	Штат	Значення
Зелений	Твердий	Контролер повністю заряджений (100%).
Червоний	Блимає	Контролер активно заряджається.

Дрон #

Світлодіодний індикатор дрона розташований поруч із кнопкою живлення.

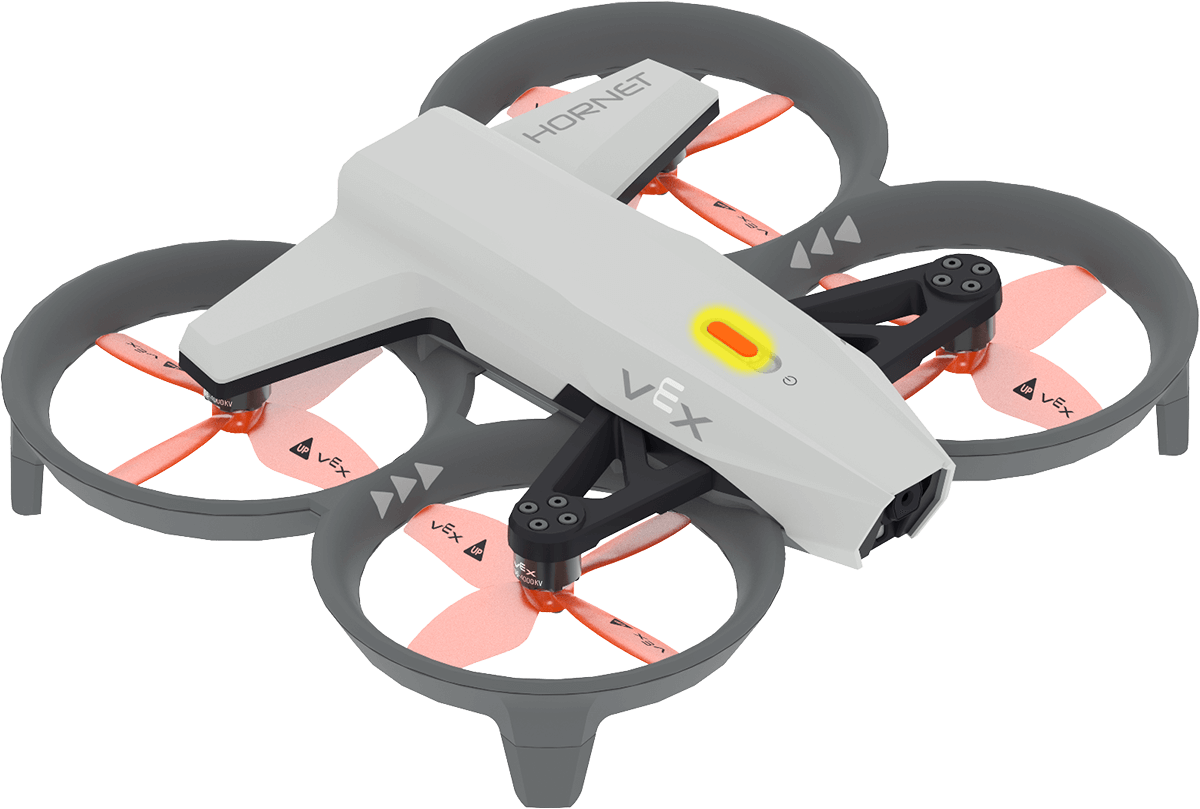

Вид дрона VEX AIR зверху зі світлодіодним індикатором, підсвіченим жовтим кольором.

Постійне світіння світлодіода на дроні вказує на те, що він не сполучений з контролером, тоді як миготіння світлодіода вказує на те, що сполучення встановлено.

Колір	Значення
Синій	Блокування пропелера увімкнено.
Зелений	Акумулятор ≥ 50%.
Жовтий	Заряд батареї становить від 20 до 50%.
Червоний	Заряд батареї становить 0–20%.
Білий	Кнопку живлення можна відпустити, щоб увімкнути або вимкнути дрон.
