คู่มือแสดงสถานะไฟแสดงสถานะ LED

ทั้งโดรน VEX AIR และตัวควบคุมโดรน VEX AIR ต่างก็มีไฟ LED แสดงสถานะ ซึ่งสามารถเปลี่ยนสีได้ตามสถานะของโดรนหรือตัวควบคุม

ตัวควบคุม

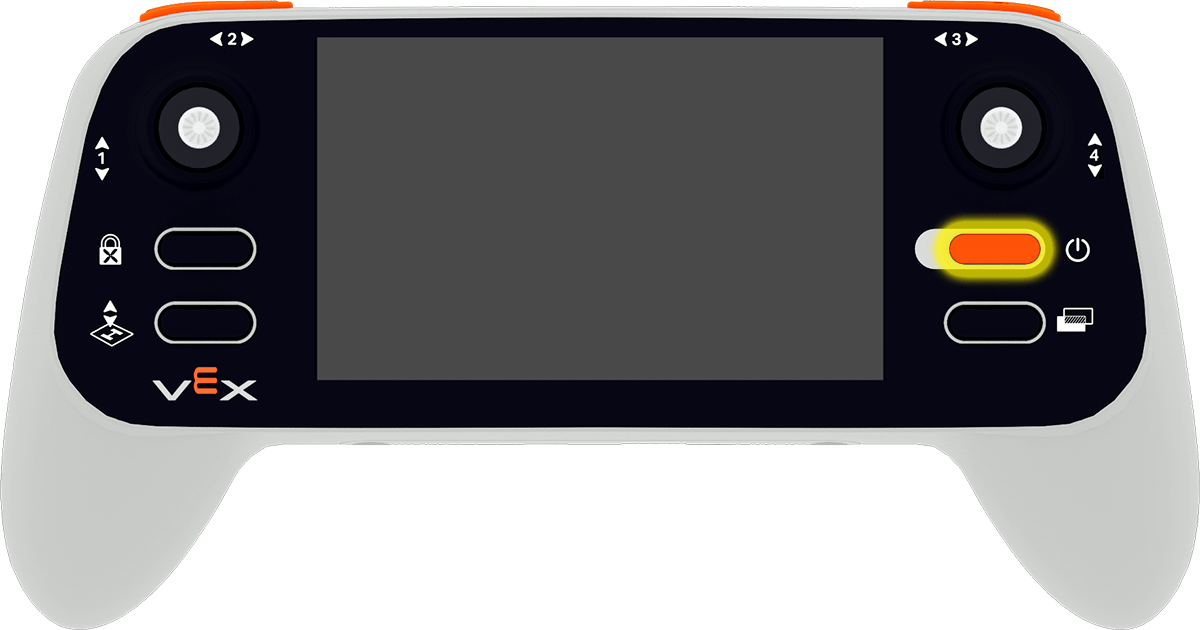

ไฟแสดงสถานะ LED ของตัวควบคุมจะอยู่ถัดจากปุ่มเปิด/ปิด

สี	สถานะ	ความหมาย
สีฟ้า	กระพริบตา	เปิดใช้งานระบบล็อคใบพัดแล้ว
สีเขียว	แข็ง	ตัวควบคุมมีแบตเตอรี่เหลือมากกว่า 20% และไม่ได้เชื่อมต่อกับโดรน
สีเขียว	กระพริบตา	ตัวควบคุมมีแบตเตอรี่เหลือมากกว่า 20% เมื่อเชื่อมต่อกับโดรน
สีแดง	แข็ง	ตัวควบคุมมีแบตเตอรี่เหลือน้อยกว่า 20% และไม่ได้เชื่อมต่อกับโดรน
สีแดง	กระพริบตา	ตัวควบคุมมีแบตเตอรี่เหลือน้อยกว่า 20% เมื่อเชื่อมต่อกับโดรน
สีขาว	กระพริบตา	สามารถปล่อยปุ่มเปิด/ปิดเพื่อเปิดหรือปิดตัวควบคุมได้

หากตัวควบคุมปิดอยู่ ไฟ LED แสดงสถานะจะสว่างขึ้นเฉพาะขณะที่กำลังชาร์จตัวควบคุมเท่านั้น

สี	สถานะ	ความหมาย
สีเขียว	แข็ง	ตัวควบคุมชาร์จเต็มแล้ว (100%)
สีแดง	กระพริบตา	ขณะนี้ตัวควบคุมกำลังชาร์จอยู่

โดรน

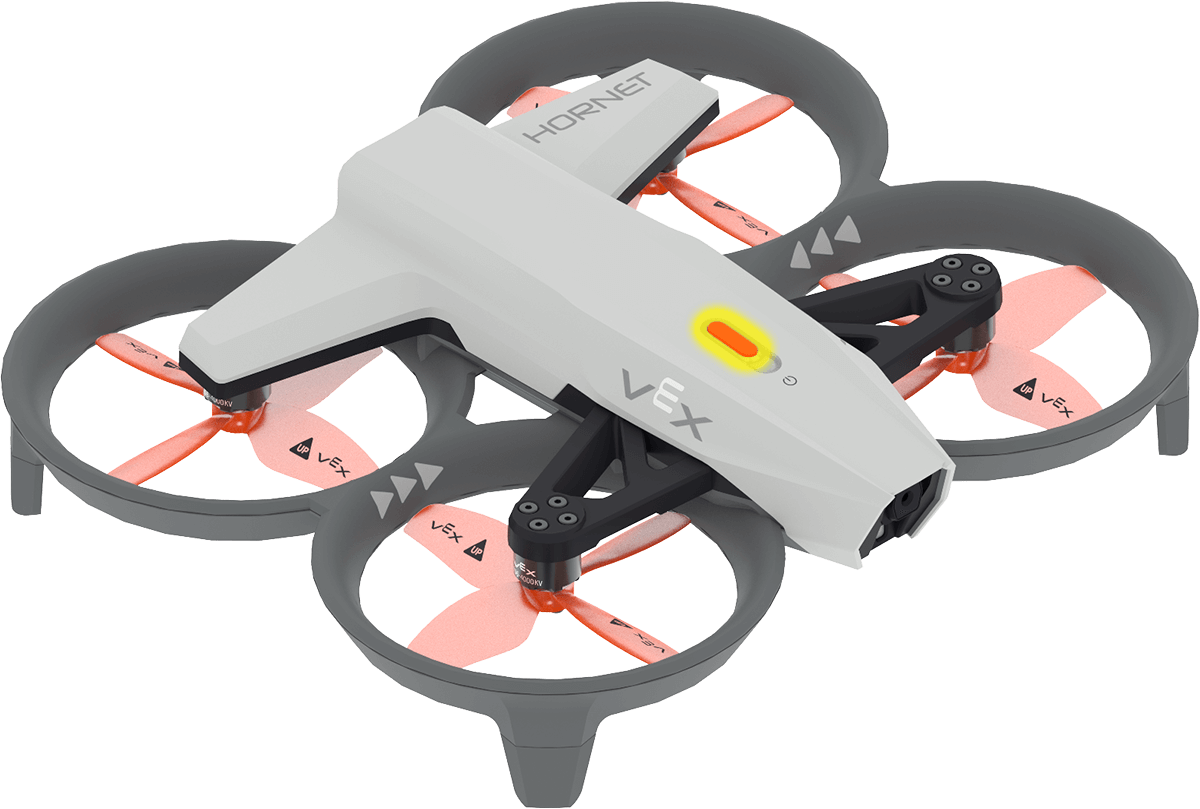

ไฟแสดงสถานะ LED ของโดรนจะอยู่ถัดจากปุ่มเปิด/ปิด

ไฟ LED บนโดรนที่ติดสว่างตลอดเวลาแสดงว่าโดรนยังไม่ได้เชื่อมต่อกับตัวควบคุม ในขณะที่ไฟ LED ที่กะพริบแสดงว่าโดรนเชื่อมต่อแล้ว

สี	ความหมาย
สีฟ้า	เปิดใช้งานระบบล็อคใบพัดแล้ว
สีเขียว	แบตเตอรี่ต้องมีระดับ ≥ 50%
สีเหลือง	แบตเตอรี่เหลือ 20 ถึง 50%
สีแดง	แบตเตอรี่เหลือ 0 – 20%
สีขาว	สามารถปล่อยปุ่มเปิด/ปิดเพื่อเปิดหรือปิดโดรนได้
