LED-merkkivalon tilaopas#

Sekä VEX AIR -dronessa että VEX AIR -dronen ohjaimessa on LED-merkkivalot, joiden väri voi vaihdella dronin tai ohjaimen tilan mukaan.

Ohjain #

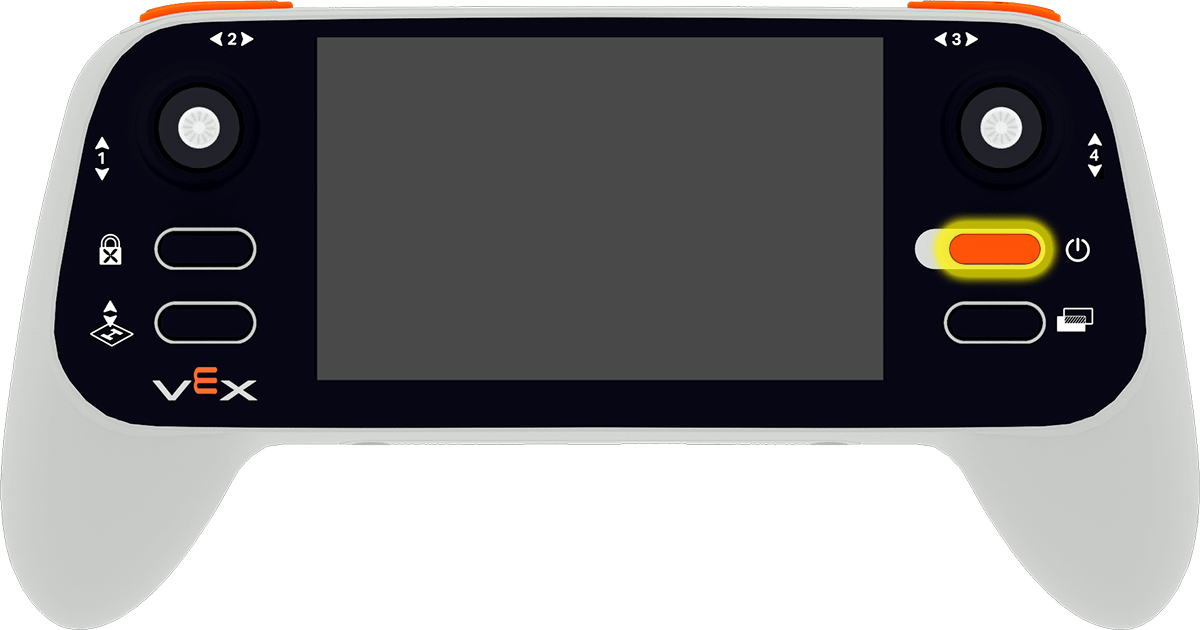

Ohjaimen LED-merkkivalo sijaitsee virtapainikkeen vieressä.

Väri	Osavaltio	Merkitys
Sininen	Vilkkuu	Potkurin lukitus on käytössä.
Vihreä	Kiinteä	Ohjaimen akku > 20 %, ei yhdistetty drooniin.
Vihreä	Vilkkuu	Ohjaimen akku > 20 %, yhdistettynä drooniin.
Punainen	Kiinteä	Ohjaimen akku < 20 %, ei yhdistetty drooniin.
Punainen	Vilkkuu	Ohjaimen akku < 20 %, yhdistettynä drooniin.
Valkoinen	Vilkkuu	Virtapainikkeen voi vapauttaa ohjaimen käynnistämiseksi tai sammuttamiseksi.

Jos ohjain on pois päältä, LED-merkkivalo palaa vain, kun ohjainta ladataan.

Väri	Osavaltio	Merkitys
Vihreä	Kiinteä	Ohjain on täyteen ladattu (100 %).
Punainen	Vilkkuu	Ohjain latautuu aktiivisesti.

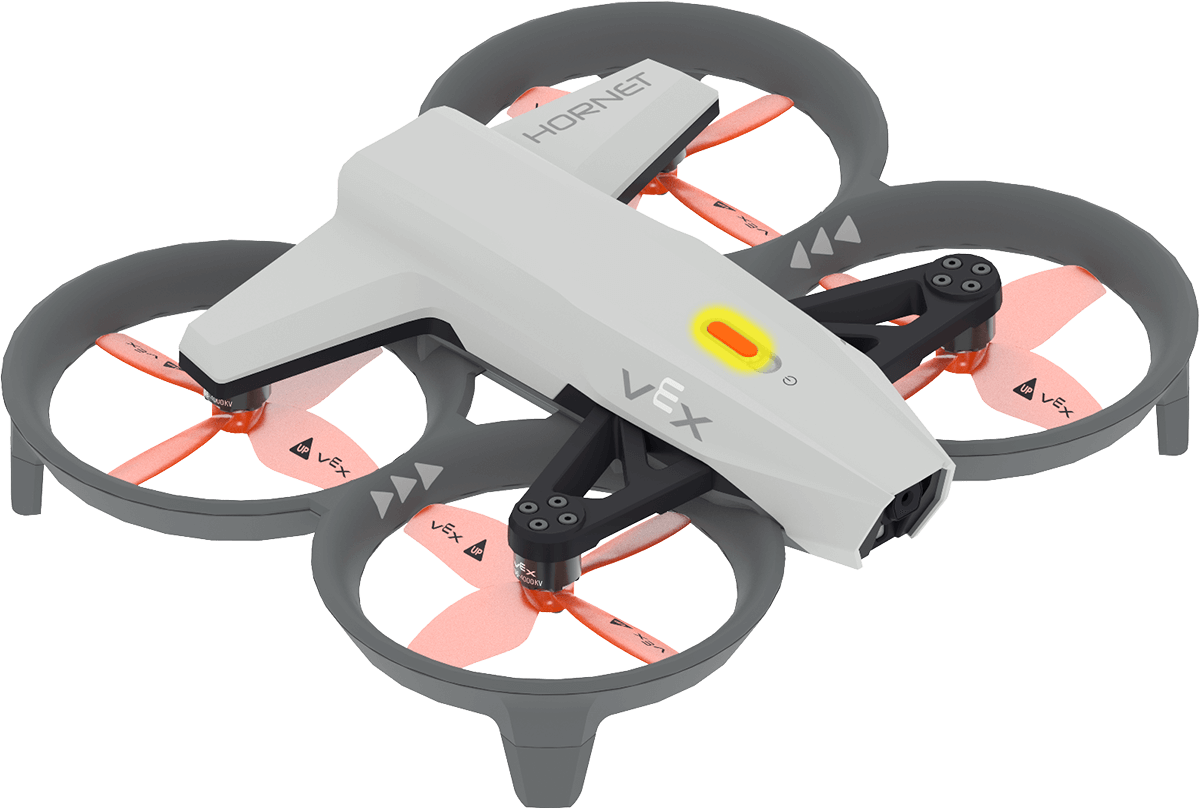

Droonin LED-merkkivalo sijaitsee virtapainikkeen vieressä.

Droonin tasaisesti palava LED-valo osoittaa, ettei sitä ole yhdistetty ohjaimeen, kun taas vilkkuva LED-valo osoittaa, että se on yhdistetty.

Väri	Merkitys
Sininen	Potkurin lukitus on käytössä.
Vihreä	Akku ≥ 50 %.
Keltainen	Akun varaus on 20–50 %.
Punainen	Akun varaus on 0–20 %.
Valkoinen	Virtapainikkeen voi vapauttaa dronin käynnistämiseksi tai sammuttamiseksi.
