Visão de IA

Introdução

O sensor de visão com IA do robô de programação VEX AIM deteta e rastreia objetos, cores e IDs AprilTag. Isto permite que o robô analise o ambiente à sua volta, siga objetos e reaja com base nos dados visuais detetados.

O sensor de visão com IA tem uma resolução de 320×240 pixéis. A origem (0, 0) está localizada no canto superior esquerdo, posicionando o centro do sensor em (160, 120), como mostra o esquema abaixo:

Segue-se uma lista de todos os métodos e propriedades:

Ações — Mostrar ou ocultar a transmissão da câmara AI Vision.

• show_aivision — Apresenta o feed de Visão de IA no ecrã do robô.

• hide_aivision — Oculta o feed do AI Vision do ecrã.

• tag_detection — Activa ou desactiva a detecção de ID do AprilTag.

Getters — Detetam se o robô está a segurar um objeto.

• get_data — Retorna uma tupla de objectos detectados para uma assinatura específica.

• has_sports_ball — Retorna se o robô tem uma bola desportiva.

• has_any_barrel — Retorna se o robô tem algum tipo de barril.

• has_blue_barrel — Retorna se o robô tem um barril azul.

• has_orange_barrel — Retorna se o robô tem um barril laranja.

Propriedades — Dados do objeto devolvidos de get_data.

• exists — Indica se o objeto existe na deteção atual como um valor booleano.

• width — Largura do objecto detectado.

• height — Altura do objecto detectado.

• centerX — Posição X do centro do objecto.

• centerY — Posição Y do centro do objecto.

• bearing — Ângulo horizontal em relação à frente do robô.

• rotation — Orientação do objecto.

• originX — Posição X do canto superior esquerdo do objeto.

• originY — Posição Y do canto superior esquerdo do objeto.

• id — Classificação ou ID da etiqueta do objeto.

• score — Pontuação de confiança para as classificações de IA.

• type — Retorna o tipo do objecto (AI, Tag, Color ou Code).

Construtores — Definem assinaturas e códigos de cores.

• Criar uma assinatura de cor — Cria uma nova assinatura de cor baseada em intervalos RGB e de matiz/saturação.

• Criar um código de cor — Combina várias assinaturas de cor num único código de cor.

Ações

show_aivision

O comando show_aivision apresenta o fluxo de dados em tempo real do sensor de visão com IA no ecrã do robô. O fluxo de dados em tempo real irá sobrepor quaisquer outras imagens ou textos no ecrã.

Nota: O ecrã não irá apresentar outras imagens ou texto a menos que seja utilizado hide_aivision para ocultar o feed.

Usage:
robot.screen.show_aivision()

Parâmetros	Descrição
	Este método não tem parâmetros.

# Watch the AI Vision Sensor detect AI Classifications
# and AprilTag IDs as you move the robot
robot.screen.show_aivision()

hide_aivision

hide_aivision remove o fluxo de dados em tempo real do sensor de visão com IA do ecrã do robô.

Usage:
robot.screen.hide_aivision()

Parâmetros	Descrição
	Este método não tem parâmetros.

# View the AI Vision Sensor's feed for five seconds
robot.screen.show_aivision()
wait(5, SECONDS)
robot.screen.hide_aivision()

tag_detection

tag_detection ativa ou desativa a deteção do ID do AprilTag, em que o estado é um valor booleano.

O sensor consegue detetar os IDs AprilTag de 0 a 36 da família Circle21h7.

Usage:
robot.vision.tag_detection(state)

Parâmetros	Descrição
state	Os valores são: True, que ativa a deteção do ID do AprilTag, ou False, que desativa a deteção do ID do AprilTag.

robot.screen.set_font(PROP30)

# Cut off AprilTag ID detection after 5 seconds
while True:
    if timer.time(SECONDS) > 5:
        robot.vision.tag_detection(False)

    robot.screen.clear_screen()
    robot.screen.set_cursor(3, 1)
    apriltags = robot.vision.get_data(ALL_TAGS)

    if apriltags[0].exists:
        robot.screen.print("AprilTag ID detected!")
    else:
        robot.screen.print("Nothing detected!")

    wait(0.1, SECONDS)

Getters

get_data

get_data filtra os dados do quadro do sensor de visão de IA para uma única assinatura — uma descrição guardada de algo que o sensor pode reconhecer, como um objeto pré-treinado, um ID AprilTag ou uma assinatura de cor ou código de cor configurado — e devolve uma tupla.

As Assinaturas de cor e os Códigos de cor devem ser configurados primeiro no utilitário AI Vision antes de poderem ser utilizados com este método.

A tupla armazena os objetos ordenados do maior para o menor por largura, começando no índice 0. As propriedades de cada objeto podem ser acedidas utilizando o seu índice. Uma tupla vazia é devolvida se nenhum objeto correspondente for detetado.

Usage:
robot.vision.get_data(signature, count)

Parâmetros	Descrição
signature	Filtra o conjunto de dados para incluir apenas os dados com a assinatura especificada. As subscrições disponíveis são: ALL_VISION - Bolas desportivas, barris, robôs de programação VEX AIM, IDs AprilTag, cores e códigos de cores ALL_CARGO - Bolas desportivas e barris ALL_TAGS - Todos os IDs AprilTag ALL_COLORS - Todas as assinaturas de cores e códigos de cor configurados SPORTS_BALL - Apenas bolas desportivas BLUE_BARREL - Apenas barris azuis ORANGE_BARREL - Apenas barris laranja AIM_ROBOT - Todos os robôs de programação VEX AIM TAG0 a TAG37 - Um único ID AprilTag de 0 a 37 NAME - Assinatura de cor ou código de cor, em que NAME é o nome configurado no Utilitário de Visão de IA.
count	Opcional. Define o número máximo de objetos que podem ser devolvidos, de 1 a 24 (padrão: 8).

Nota: Os IDs AprilTag de 5 a 37 podem ser obtidos utilizando os IDs AprilTag impressos a partir de AIM Printables.

# Move forward if a sports ball is detected
while True:
    ball = robot.vision.get_data(SPORTS_BALL)
    if ball[0].exists:
        robot.move_for(10, 0)
    wait(50, MSEC)

Nota: A tupla devolvida pode ser ordenada por qualquer propriedade, e não apenas pela largura, utilizando a função sorted do Python. Por exemplo, ordenando pelo ID da etiqueta de abril:

# Print each detected AprilTag ID in ascending order by ID
while True:
    apriltags = sorted(robot.vision.get_data(ALL_TAGS), key=id)
    for tag in apriltags:
        print(tag.id)
    wait(1, SECONDS)

Ou, em vez disso, ordenar por altura:

# Print each detected AprilTag ID in ascending order by height
while True:
    apriltags_by_height = sorted(robot.vision.get_data(ALL_TAGS), key=lambda tag: tag.height)
    for tag in apriltags_by_height:
        print(tag.height)
    wait(1, SECONDS)

Dados de visualização

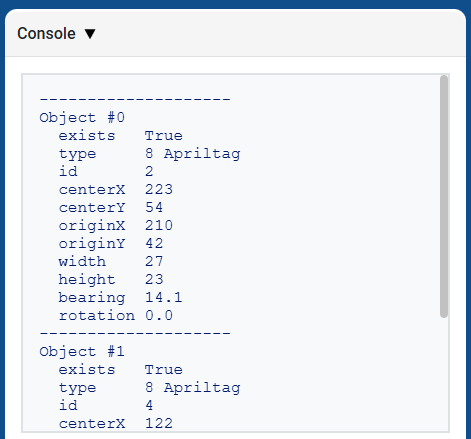

A impressão da tupla devolvida por get_data ( get_data apresenta uma lista de todas as propriedades de todos os objetos detectados:

• exists

• type

• id

• centerX

• centerY

• originX

• originY

• width

• height

• bearing

• rotation

# Display properties of all detected AprilTag IDs
while True:
    vision_data = robot.vision.get_data(ALL_TAGS)

    if vision_data[0].exists:
        break

    wait(0.25, SECONDS)

print(vision_data)

Classificações de IA

O sensor de visão AIM AI pode detetar estas classificações de IA:

Número de identificação	Classificação por IA	Assinatura
0	Bola	SPORTS_BALL
1	Barril Azul	BLUE_BARREL
2	Barril Laranja	ORANGE_BARREL
3	Robô AIM	AIM_ROBOT

Assinaturas de cores

Uma assinatura de cor é uma cor única que o sensor de visão de IA pode reconhecer. Estas assinaturas permitem que o sensor detete e rastreie objetos com base na sua cor. Uma vez configurada uma assinatura de cor, o sensor pode identificar objetos com essa cor específica no seu campo de visão. As assinaturas de cor são utilizadas com get_data para processar e detetar objetos coloridos em tempo real.

# Display if any objects match the Red_Box signature
while True:
    robot.screen.set_cursor(1, 1)
    robot.screen.clear_row(1)
    # Change to any configured Color Signature
    ai_objects = robot.vision.get_data(Red_Box)
    if ai_objects[0].exists:
        robot.screen.print("Color signature detected!")

Códigos de cores

Um código de cores é um padrão estruturado composto por 2 a 4 assinaturas de cores organizadas numa ordem específica. Estes códigos permitem que o sensor de visão com inteligência artificial reconheça padrões de cor predefinidos. Os códigos de cores são úteis para identificar objetos complexos ou criar marcadores únicos para navegação autónoma.

# Display if any objects match the BlueRed code
while True:
    robot.screen.set_cursor(1, 1)
    robot.screen.clear_row(1)
    # Change to any configured Color Code
    ai_objects = robot.vision.get_data(BlueRed)
    if ai_objects[0].exists:
        robot.screen.print("Color code detected!")

has_sports_ball

has_sports_ball devolve um valor booleano indicando se o robô possui atualmente uma bola desportiva.

• True — O robô tem uma bola desportiva.

• False — O robô não possui uma bola desportiva.

Usage:
robot.has_sports_ball()

Parâmetros	Descrição
	Este método não tem parâmetros.

# Kick when the robot has a sports ball
while True:
    if robot.has_sports_ball():
        robot.kicker.kick(MEDIUM)

    wait(50, MSEC)

has_any_barrel

has_any_barrel devolve um valor booleano indicando se o robô possui atualmente algum tipo de barril.

• True — O robô tem um barril.

• False — O robô não tem um barril.

Usage:
robot.has_any_barrel()

Parâmetros	Descrição
	Este método não tem parâmetros.

# Push a barrel away when detected
while True:
    if robot.has_any_barrel():
        robot.kicker.place()

    wait(50, MSEC)

has_blue_barrel

has_blue_barrel devolve um valor booleano indicando se o robô possui atualmente um barril azul.

• True — O robô tem um barril azul.

• False — O robô não tem um barril azul.

Usage:
robot.has_blue_barrel()

Parâmetros	Descrição
	Este método não tem parâmetros.

# Push a blue barrel away when detected
while True:
    if robot.has_blue_barrel():
        robot.kicker.place()

    wait(50, MSEC)

has_orange_barrel

has_orange_barrel devolve um valor booleano indicando se o robô possui atualmente um barril laranja.

• True — O robô tem um barril laranja.

• False — O robô não tem um barril laranja.

Usage:
robot.has_orange_barrel()

Parâmetros	Descrição
	Este método não tem parâmetros.

# Push an orange barrel away when detected
while True:
    if robot.has_orange_barrel():
        robot.kicker.place()

    wait(50, MSEC)

Propriedades

Existem doze propriedades que são incluídas em cada objeto armazenado numa tupla após a utilização do método robot.vision.get_data.

Todos os valores de propriedade, exceto .id, .scoree .type , descrevem a posição, o tamanho, a orientação ou a direção do objeto detetado no momento em que robot.vision.get_data foi utilizado. Estes valores são medidos em pixéis ou graus, com base na resolução de 320 por 240 pixéis do sensor.

.exists

.exists devolve um valor booleano indicando se o índice existe na tupla ou não.

• True — O índice existe.

• False — O índice não existe.

# Check if at least two objects are detected
while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)
    ai_objects = robot.vision.get_data(ALL_CARGO)

    if ai_objects[0].exists:
        if ai_objects[1].exists:
            robot.screen.print("At least 2")
        else:
            robot.screen.print("Less than 2")
    wait(0.1, SECONDS)

.width

.width devolve a largura do objeto detetado em pixéis, que é um número inteiro entre 1 e 320.

Nota: Os valores dos pixéis são relativos ao sistema de coordenadas do sensor. Consulte o diagrama na Introdução para referência.

# Move towards a Blue Barrel until its width is
# larger than 100 pixels
while True:
    barrel = robot.vision.get_data(BLUE_BARREL)

    if barrel[0].exists:
        if barrel[0].width < 100:
            robot.move_at(0)
    else:
        robot.stop_all_movement()

    wait(50, MSEC)

.height

.height devolve a altura do objeto detetado em pixéis, que é um número inteiro entre 1 e 240.

Nota: Os valores dos pixéis são relativos ao sistema de coordenadas do sensor. Consulte o diagrama na Introdução para referência.

# Move towards a Blue Barrel until its height is
# larger than 100 pixels
while True:
    barrel = robot.vision.get_data(BLUE_BARREL)

    if barrel[0].exists:
        if barrel[0].height < 100:
            robot.move_at(0)
    else:
        robot.stop_all_movement()

    wait(50, MSEC)

.centerX

.centerX devolve a coordenada x do centro do objecto detectado em pixéis, que é um número inteiro entre 0 e 320.

Nota: Os valores dos pixéis são relativos ao sistema de coordenadas do sensor. Consulte o diagrama na Introdução para referência.

# Turn slowly until a Blue Barrel is centered in
# front of the robot
robot.set_turn_velocity(30)
robot.turn(RIGHT)

while True:
    barrel = robot.vision.get_data(BLUE_BARREL)

    if barrel[0].exists:
        if 140 < barrel[0].centerX < 180:
            robot.stop_all_movement()

    wait(10,MSEC)

.centerY

.centerY devolve a coordenada y do centro do objecto detectado em pixéis, que é um número inteiro entre 0 e 240.

Nota: Os valores dos pixéis são relativos ao sistema de coordenadas do sensor. Consulte o diagrama na Introdução para referência.

# Move towards a Blue Barrel until its
# center y-coordinate is more than 140 pixels
while True:
    barrel = robot.vision.get_data(BLUE_BARREL)

    if barrel[0].exists:
        if barrel[0].centerY < 140:
            robot.move_at(0)
    else:
        robot.stop_all_movement()

    wait(50, MSEC)

.bearing

.bearing devolve um decimal (float) que representa a distância de um objeto à esquerda ou à direita do centro da visão do sensor de visão de IA em graus. Um valor de 0 significa que está centrado, valores positivos significam que o objeto está à direita e valores negativos significam que o objeto está à esquerda.

# Turn to keep the Blue Barrel directly in front
robot.set_turn_velocity(40)
while True:
    vision_data = robot.vision.get_data(BLUE_BARREL)

    if vision_data[0].exists:

        if vision_data[0].bearing > 5:
            robot.turn(RIGHT)
        elif vision_data[0].bearing < -5:
            robot.turn(LEFT)
        else:
            robot.stop_all_movement()

    else:
        robot.stop_all_movement()

    wait(0.1, SECONDS)

.rotation

.rotation devolve a orientação do objeto no plano de visualização do sensor de visão com IA, medida em graus de 0 a 359. Um código de cor é 0° quando as suas cores estão dispostas numa linha horizontal (por exemplo, vermelho-azul). Se as cores forem rodadas, o ângulo muda (por exemplo, dispor azul-vermelho retorna 180°).

No exemplo abaixo, o código de cores foi configurado com vermelho à esquerda e azul à direita.

Nesta imagem, colocar azul sobre vermelho equivale a rodar o código de cor original 270 graus para a direita.

# Slide left or right depending on how a Color Code (BlueRed)
# is rotated on the vertical plane
while True:
    # Original Color Code is Red to the left, Blue to the right
    code = robot.vision.get_data(BlueRed)

    if code[0].exists:
        # Check if Color Code is now Red on top of Blue
        if 50 < code[0].rotation < 100 :
            robot.move_at(90)

        # Check if Color Code is now Blue on top of Red
        elif 270 < code[0].rotation < 330 :
            robot.move_at(270)

        else:
            robot.stop_all_movement()
    else:
        robot.stop_all_movement()

    wait(50, MSEC)

.originX

.originX devolve a coordenada x do canto superior esquerdo da caixa delimitadora do objeto detetado em pixéis, que é um número inteiro entre 0 e 320.

Nota: Os valores dos pixéis são relativos ao sistema de coordenadas do sensor. Consulte o diagrama na Introdução para referência.

# Display if an Orange Barrel is to the
# left or the right
while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1,1)

    orange_barrel = robot.vision.get_data(ORANGE_BARREL)

    if orange_barrel[0].exists:
        if orange_barrel[0].originX < 160:
            robot.screen.print("To the left!")
        else:
            robot.screen.print("To the right!")

    wait(50, MSEC)

.originY

.originY devolve a coordenada y do canto superior esquerdo da caixa delimitadora do objeto detetado em pixéis, que é um número inteiro entre 0 e 240.

Nota: Os valores dos pixéis são relativos ao sistema de coordenadas do sensor. Consulte o diagrama na Introdução para referência.

# Display if an Orange Barrel is close or far
# from the robot
while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)

    orange_barrel = robot.vision.get_data(ORANGE_BARREL)

    if orange_barrel[0].exists:
        if orange_barrel[0].originY < 80:
            robot.screen.print("Far")
        else:
            robot.screen.print("Close")

    wait(50, MSEC)

.id

.id devolve o ID da classificação de IA detectada ou o ID do AprilTag como um número inteiro.

Para um ID AprilTag, a propriedade .id representa o número do ID AprilTag detetado no intervalo de 0 a 37. Para uma Classificação de IA, a propriedade .id corresponde ao ID predefinido na secção Classificações de IA.

# Move forward when AprilTag ID 1 is detected
while True:
    apriltags = robot.vision.get_data(ALL_TAGS)

    if apriltags[0].exists:
        if apriltags[0].id == 1:
            robot.move_at(0)
    else:
        robot.stop_all_movement()

    wait(50, MSEC)

.score

.score devolve a pontuação de confiança da classificação de IA detectada como um número inteiro entre 1 e 100.

Uma pontuação mais baixa significa que o sensor tem menos confiança no objeto detetado, enquanto uma pontuação mais elevada significa que o sensor tem mais confiança.

# Look confident if an Orange Barrel is detected
while True:
    barrel = robot.vision.get_data(ORANGE_BARREL)

    if barrel[0].exists:
        if barrel[0].score > 95:
            robot.screen.show_emoji(CONFIDENT)
        else:
            robot.screen.hide_emoji()

    wait(50, MSEC)

.type

.type devolve um número inteiro que indica o tipo de objeto detetado. Pode comparar este valor utilizando o número do tipo ou a constante nomeada correspondente:

Tipo de objeto	Objetos incluídos
AiVision.AI_OBJECT	— Bolas desportivas — Barris azuis — Barris laranja
AiVision.TAG_OBJECT	— IDs de etiqueta de abril
AiVision.COLOR_OBJECT	— Assinaturas a cores
AiVision.CODE_OBJECT	— Códigos de cores

# Display if an AprilTag ID or AI Classification
# is detected
while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)
    vision_data = robot.vision.get_data(ALL_VISION)
    if vision_data[0].exists:
        if vision_data[0].type == AiVision.AI_OBJECT:
            robot.screen.print("AI Object!")
        elif vision_data[0].type == AiVision.TAG_OBJECT:
            robot.screen.print("AprilTag ID!")
    wait(0.1, SECONDS)

# Display a list of all detected objects
while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)
    vision_data = robot.vision.get_data(ALL_VISION)

    if vision_data[0].exists:
        for obj in vision_data:
            if obj.type == AiVision.AI_OBJECT:
                robot.screen.print("- AI Object")
            elif obj.type == AiVision.TAG_OBJECT:
                robot.screen.print("- AprilTag ID")
            robot.screen.next_row()

    wait(0.1, SECONDS)

Construtores

Creating a Color Signature

Uma nova assinatura de cor é criada utilizando o construtor Colordesc e depois registada com o sensor de visão de IA utilizando o método color_description Um objeto Colordesc define 1 de até 7 assinaturas de cor detetáveis ​​para o sensor, mas deve ser explicitamente definido utilizando color_description para ter efeito.

Utilização de Colordesc:
Colordesc(index, red, green, blue, hangle, hdsat)

Parâmetro	Descrição
index	Um número inteiro de 1 a 7 que representa o índice da Assinatura de Cor. Se duas Assinaturas de Cor utilizarem o mesmo índice, a segunda terá precedência sobre a primeira.
red	Um número inteiro de 0 a 255 para o componente vermelho da cor.
green	Um número inteiro de 0 a 255 para a componente verde da cor.
blue	Um número inteiro de 0 a 255 para a componente azul da cor.
hangle	Um valor de ponto flutuante de 1 a 40 que representa a gama de tonalidades em graus.
hdsat	Um valor decimal entre 0,10 e 1,00 que representa o intervalo de saturação.

Utilização de color_description:
robot.vision.color_description(object)

Parâmetro	Descrição
object	O objeto Colordesc deve ser definido como uma assinatura de cor detetável.

# Detect a red object
red_box = Colordesc(1, 207, 19, 25, 10.00, 0.20)
robot.vision.color_description(red_box)

while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)

    red_boxes = robot.vision.get_data(red_box)

    if red_boxes[0].exists:
        robot.screen.print("Red detected!")
    else:
        robot.screen.print("No red detected.")

    wait(0.2, SECONDS)

Creating a Color Code

Um novo Código de Cor é criado utilizando o construtor Codedesc e depois ativado utilizando o método code_description Um Código de Cor agrupa 2 a 4 objetos Colordesc existentes num único identificador que o Sensor de Visão de IA pode detetar como uma sequência, mas deve ser explicitamente definido utilizando code_description para ter efeito.

Utilização de Codedesc:
Codedesc(index, c1, c2, c3, c4, c5)

Parâmetro	Descrição
index	O índice do código de cor, de 1 a 8. Nota: se criar dois objetos Codedesc Codedesc índice, o segundo substituirá o primeiro.
c1	O primeiro objeto Colordesc no código.
c2	O segundo objeto Colordesc no código.
c3	Opcional. Um terceiro objecto Colordesc.
c4	Opcional. Um quarto objecto Colordesc.

Utilização de code_description:
robot.vision.code_description(object)

Parâmetro	Descrição
object	Um objeto Codedesc ) para ser registado como um código de cor detetável.

# Create Color Signatures
red_box = Colordesc(1, 207, 19, 25, 10.00, 0.20)
purple_box = Colordesc(2, 98, 18, 227, 10.00, 0.20)

robot.vision.color_description(red_box)
robot.vision.color_description(purple_box)

# Detect a red_purple Color Code
red_purple = Codedesc(1, red_box, purple_box)
robot.vision.code_description(red_purple)

while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)

    code_objects = robot.vision.get_data(red_purple)

    if code_objects[0].exists:
        robot.screen.print("Code detected!")
    else:
        robot.screen.print("No code detected.")

    wait(0.2, SECONDS)
