Vize umělé inteligence

Zavedení

Senzor obrazu s umělou inteligencí kódovacího robota VEX AIM detekuje a sleduje objekty, barvy a identifikátory AprilTag. To umožňuje robotovi analyzovat své okolí, sledovat objekty a reagovat na základě detekovaných vizuálních dat.

Snímač AI Vision má rozlišení 320×240 pixelů. Počátek (0, 0) se nachází v levém horním rohu, střed snímače je v bodě (160, 120), jak je znázorněno na obrázku níže:

Níže je uveden seznam všech metod a vlastností:

Akce – Zobrazení nebo skrytí obrazu z kamery AI Vision.

• show_aivision — Zobrazí obraz z AI Vision na obrazovce robota.

• hide_aivision — Skryje obraz AI Vision z obrazovky.

• tag_detection — Zapne nebo vypne detekci ID AprilTag.

Gettery – Zjišťují, zda robot drží předmět.

• get_data — Vrátí n-tici detekovaných objektů pro konkrétní signaturu.

• has_sports_ball — Vrátí, zda má robot sportovní míč.

• has_any_barrel — Vrátí, zda má robot nějaký typ hlavně.

• has_blue_barrel — Vrátí, zda má robot modrý sud.

• has_orange_barrel — Vrátí, zda má robot oranžový sud.

Vlastnosti — Data objektu vrácená z get_data.

• exists — Zda objekt existuje v aktuální detekci jako booleovská hodnota.

• width — Šířka detekovaného objektu.

• height — Výška detekovaného objektu.

• centerX — Pozice středu objektu na souřadnici X.

• centerY — Pozice středu objektu v ose Y.

• bearing — Horizontální úhel vzhledem k přední části robota.

• rotation — Orientace objektu.

• originX — Pozice X levého horního rohu objektu.

• originY — Pozice Y levého horního rohu objektu.

• id — Klasifikace nebo ID tagu objektu.

• score — Skóre spolehlivosti pro klasifikace umělé inteligence.

• type — Vrátí typ objektu (AI, Tag, Color nebo Code).

Konstruktory – Definují barevné signatury a kódy.

• Vytvořit barevný podpis – Vytvoří nový barevný podpis na základě RGB a rozsahů odstínu/sytosti.

• Vytvořit barevný kód – Spojí více barevných podpisů do jednoho barevného kódu.

Akce

show_aivision

show_aivision zobrazuje živá data z AI Vision Sensor na obrazovce robota. Živá data překryjí všechny ostatní obrázky nebo text na obrazovce.

Poznámka: Na obrazovce se nezobrazí žádné další obrázky ani text, pokud se pro skrytí kanálu nepoužije parametr hide_aivision.

Usage:
robot.screen.show_aivision()

Parametry	Popis
	Tato metoda nemá žádné parametry.

# Watch the AI Vision Sensor detect AI Classifications
# and AprilTag IDs as you move the robot
robot.screen.show_aivision()

hide_aivision

hide_aivision odstraní živý přenos dat z AI Vision Sensor z obrazovky robota.

Usage:
robot.screen.hide_aivision()

Parametry	Popis
	Tato metoda nemá žádné parametry.

# View the AI Vision Sensor's feed for five seconds
robot.screen.show_aivision()
wait(5, SECONDS)
robot.screen.hide_aivision()

tag_detection

tag_detection povoluje nebo zakazuje detekci ID AprilTag, kde stav je booleovská hodnota.

Senzor dokáže detekovat ID AprilTag 0 až 36 z rodiny Circle21h7.

Usage:
robot.vision.tag_detection(state)

Parametry	Popis
state	Hodnoty jsou: True, což povoluje detekci ID AprilTag, nebo False, což detekci ID AprilTag zakazuje.

robot.screen.set_font(PROP30)

# Cut off AprilTag ID detection after 5 seconds
while True:
    if timer.time(SECONDS) > 5:
        robot.vision.tag_detection(False)

    robot.screen.clear_screen()
    robot.screen.set_cursor(3, 1)
    apriltags = robot.vision.get_data(ALL_TAGS)

    if apriltags[0].exists:
        robot.screen.print("AprilTag ID detected!")
    else:
        robot.screen.print("Nothing detected!")

    wait(0.1, SECONDS)

Gettery

get_data

Funkce get_data filtruje data z rámce senzoru AI Vision do jediného podpisu – uloženého popisu něčeho, co senzor dokáže rozpoznat, například předtrénovaného objektu, ID AprilTag nebo nakonfigurovaného barevného podpisu či barevného kódu – a vrací tuple.

Barevné podpisy a Barevné kódy musí být nejprve nakonfigurovány v nástroji AI Vision Utility, než je bude možné použít s touto metodou.

Objekt tuple ukládá objekty seřazené od největšího po nejmenší podle šířky, počínaje indexem 0. K vlastnostem properties každého objektu lze přistupovat pomocí jeho indexu. Pokud nejsou detekovány žádné odpovídající objekty, vrátí se prázdná n-tica.

Usage:
robot.vision.get_data(signature, count)

Parametry	Popis
signature	Filtruje datovou sadu tak, aby obsahovala pouze data daného podpisu. Dostupné signatury jsou: ALL_VISION - Sportovní míče, sudy, kódovací roboti VEX AIM, ID, barvy a barevné kódy AprilTag ALL_CARGO - Sportovní míče a sudy ALL_TAGS - Všechna ID AprilTag ALL_COLORS - Všechny nakonfigurované barevné signatury a barevné kódy SPORTS_BALL - Pouze sportovní míče BLUE_BARREL - Pouze modré sudy ORANGE_BARREL - Pouze oranžové sudy AIM_ROBOT - Všichni kódovací roboti VEX AIM TAG0 až TAG37 - Jedno ID AprilTag od 0 do 37 NAME – Barevný podpis nebo barevný kód, kde NAME je název nakonfigurovaný v nástroji AI Vision Utility.
count	Volitelné. Nastavuje maximální počet objektů, které lze vrátit, od 1 do 24 (výchozí: 8).

Poznámka: ID AprilTag 5 až 37 lze získat pomocí vytištěných ID AprilTag z AIM Printables.

# Move forward if a sports ball is detected
while True:
    ball = robot.vision.get_data(SPORTS_BALL)
    if ball[0].exists:
        robot.move_for(10, 0)
    wait(50, MSEC)

Poznámka: Vrácenou n-tici lze seřadit podle libovolné vlastnosti property, nejen podle šířky, pomocí funkce Pythonu sorted Například řazení podle ID AprilTag:

# Print each detected AprilTag ID in ascending order by ID
while True:
    apriltags = sorted(robot.vision.get_data(ALL_TAGS), key=id)
    for tag in apriltags:
        print(tag.id)
    wait(1, SECONDS)

Nebo seřazení podle výšky:

# Print each detected AprilTag ID in ascending order by height
while True:
    apriltags_by_height = sorted(robot.vision.get_data(ALL_TAGS), key=lambda tag: tag.height)
    for tag in apriltags_by_height:
        print(tag.height)
    wait(1, SECONDS)

Zobrazení dat

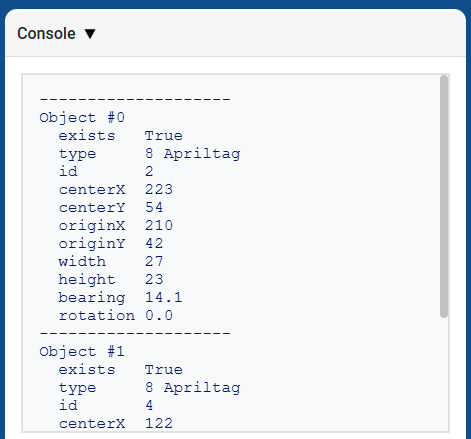

Výpis n-tice vrácené funkcí get_data zobrazí seznam všech vlastností všech detekovaných objektů:

• exists

• type

• id

• centerX

• centerY

• originX

• originY

• width

• height

• bearing

• rotation

# Display properties of all detected AprilTag IDs
while True:
    vision_data = robot.vision.get_data(ALL_TAGS)

    if vision_data[0].exists:
        break

    wait(0.25, SECONDS)

print(vision_data)

Klasifikace umělé inteligence

Snímač obrazu AIM AI dokáže detekovat tyto klasifikace umělé inteligence:

Číslo průkazu totožnosti	Klasifikace umělé inteligence	Podpis
0	Míč	SPORTS_BALL
1	Modrý sud	BLUE_BARREL
2	Pomerančový sud	ORANGE_BARREL
3	Robot AIM	AIM_ROBOT

Barevné podpisy

Barevný podpis je jedinečná barva, kterou dokáže senzor AI Vision Sensor rozpoznat. Díky těmto podpisům může senzor detekovat a sledovat objekty na základě jejich barvy. Jakmile je barevný podpis nakonfigurován, může senzor identifikovat objekty s danou barvou ve svém zorném poli. Barevné podpisy se používají s funkcí get_data ke zpracování a detekci barevných objektů v reálném čase.

# Display if any objects match the Red_Box signature
while True:
    robot.screen.set_cursor(1, 1)
    robot.screen.clear_row(1)
    # Change to any configured Color Signature
    ai_objects = robot.vision.get_data(Red_Box)
    if ai_objects[0].exists:
        robot.screen.print("Color signature detected!")

Barevné kódy

Barevný kód je strukturovaný vzor složený ze 2 až 4 barevných podpisů uspořádaných v určitém pořadí. Tyto kódy umožňují senzoru AI Vision Sensor rozpoznávat předdefinované barevné vzory. Barevné kódy jsou užitečné pro identifikaci složitých objektů nebo vytváření jedinečných značek pro autonomní navigaci.

# Display if any objects match the BlueRed code
while True:
    robot.screen.set_cursor(1, 1)
    robot.screen.clear_row(1)
    # Change to any configured Color Code
    ai_objects = robot.vision.get_data(BlueRed)
    if ai_objects[0].exists:
        robot.screen.print("Color code detected!")

has_sports_ball

has_sports_ball vrací booleovskou hodnotu, která indikuje, zda robot aktuálně má sportovní míč.

• True — Robot má sportovní míč.

• False — Robot nemá sportovní míč.

Usage:
robot.has_sports_ball()

Parametry	Popis
	Tato metoda nemá žádné parametry.

# Kick when the robot has a sports ball
while True:
    if robot.has_sports_ball():
        robot.kicker.kick(MEDIUM)

    wait(50, MSEC)

has_any_barrel

has_any_barrel vrací booleovskou hodnotu, která indikuje, zda robot aktuálně má nějaký typ sudu.

• True — Robot má sud.

• False — Robot nemá sud.

Usage:
robot.has_any_barrel()

Parametry	Popis
	Tato metoda nemá žádné parametry.

# Push a barrel away when detected
while True:
    if robot.has_any_barrel():
        robot.kicker.place()

    wait(50, MSEC)

has_blue_barrel

has_blue_barrel vrací booleovskou hodnotu, která indikuje, zda má robot aktuálně modrý sud.

• True — Robot má modrý sud.

• False — Robot nemá modrý sud.

Usage:
robot.has_blue_barrel()

Parametry	Popis
	Tato metoda nemá žádné parametry.

# Push a blue barrel away when detected
while True:
    if robot.has_blue_barrel():
        robot.kicker.place()

    wait(50, MSEC)

has_orange_barrel

has_orange_barrel vrací booleovskou hodnotu, která indikuje, zda má robot aktuálně oranžový sud.

• True — Robot má oranžový sud.

• False — Robot nemá oranžový sud.

Usage:
robot.has_orange_barrel()

Parametry	Popis
	Tato metoda nemá žádné parametry.

# Push an orange barrel away when detected
while True:
    if robot.has_orange_barrel():
        robot.kicker.place()

    wait(50, MSEC)

Nemovitosti

Každý objekt uložený v n-tici po použití metody robot.vision.get_data obsahuje dvanáct vlastností.

All property values except .id, .score, and .type describe the detected object’s position, size, orientation, or bearing at the moment robot.vision.get_data was used. These values are measured in pixels or degrees, based on the sensor’s 320 by 240 pixel resolution.

.exists

.exists vrací booleovskou hodnotu, která indikuje, zda index v n-tici existuje či nikoli.

• True — Index existuje.

• False — Index neexistuje.

# Check if at least two objects are detected
while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)
    ai_objects = robot.vision.get_data(ALL_CARGO)

    if ai_objects[0].exists:
        if ai_objects[1].exists:
            robot.screen.print("At least 2")
        else:
            robot.screen.print("Less than 2")
    wait(0.1, SECONDS)

.width

.width vrací šířku detekovaného objektu v pixelech, což je celé číslo mezi 1 a 320.

Poznámka: Hodnoty pixelů jsou relativní vzhledem k souřadnicovému systému senzoru. Viz diagram v úvodu pro referenci.

# Move towards a Blue Barrel until its width is
# larger than 100 pixels
while True:
    barrel = robot.vision.get_data(BLUE_BARREL)

    if barrel[0].exists:
        if barrel[0].width < 100:
            robot.move_at(0)
    else:
        robot.stop_all_movement()

    wait(50, MSEC)

.height

.height vrací výšku detekovaného objektu v pixelech, což je celé číslo mezi 1 a 240.

Poznámka: Hodnoty pixelů jsou relativní vzhledem k souřadnicovému systému senzoru. Viz diagram v úvodu pro referenci.

# Move towards a Blue Barrel until its height is
# larger than 100 pixels
while True:
    barrel = robot.vision.get_data(BLUE_BARREL)

    if barrel[0].exists:
        if barrel[0].height < 100:
            robot.move_at(0)
    else:
        robot.stop_all_movement()

    wait(50, MSEC)

.centerX

.centerX vrací souřadnici x středu detekovaného objektu v pixelech, což je celé číslo mezi 0 a 320.

Poznámka: Hodnoty pixelů jsou relativní vzhledem k souřadnicovému systému senzoru. Viz diagram v úvodu pro referenci.

# Turn slowly until a Blue Barrel is centered in
# front of the robot
robot.set_turn_velocity(30)
robot.turn(RIGHT)

while True:
    barrel = robot.vision.get_data(BLUE_BARREL)

    if barrel[0].exists:
        if 140 < barrel[0].centerX < 180:
            robot.stop_all_movement()

    wait(10,MSEC)

.centerY

.centerY vrací souřadnici y středu detekovaného objektu v pixelech, což je celé číslo mezi 0 a 240.

Poznámka: Hodnoty pixelů jsou relativní vzhledem k souřadnicovému systému senzoru. Viz diagram v úvodu pro referenci.

# Move towards a Blue Barrel until its
# center y-coordinate is more than 140 pixels
while True:
    barrel = robot.vision.get_data(BLUE_BARREL)

    if barrel[0].exists:
        if barrel[0].centerY < 140:
            robot.move_at(0)
    else:
        robot.stop_all_movement()

    wait(50, MSEC)

.bearing

.bearing vrací desetinné číslo (float) vyjadřující, jak daleko se objekt nachází vlevo nebo vpravo od středu pohledu senzoru AI Vision ve stupních. Hodnota 0 znamená, že je objekt vycentrován, kladné hodnoty znamenají, že je objekt vpravo, a záporné hodnoty znamenají, že je objekt vlevo.

# Turn to keep the Blue Barrel directly in front
robot.set_turn_velocity(40)
while True:
    vision_data = robot.vision.get_data(BLUE_BARREL)

    if vision_data[0].exists:

        if vision_data[0].bearing > 5:
            robot.turn(RIGHT)
        elif vision_data[0].bearing < -5:
            robot.turn(LEFT)
        else:
            robot.stop_all_movement()

    else:
        robot.stop_all_movement()

    wait(0.1, SECONDS)

.rotation

.rotation vrací orientaci objektu v rovině pohledu senzoru AI Vision, měřenou ve stupních od 0 do 359. Barevný kód je 0°, pokud jsou jeho barvy uspořádány vodorovně (např. červená–modrá). Pokud jsou barvy otočeny, úhel se změní (např. uspořádání modrá–červená vrátí 180°).

V níže uvedeném příkladu byl barevný kód nakonfigurován s červenou barvou vlevo a modrou vpravo.

Na tomto obrázku je umístění modré na červenou ekvivalentní otočení původního barevného kódu o 270 stupňů doprava.

# Slide left or right depending on how a Color Code (BlueRed)
# is rotated on the vertical plane
while True:
    # Original Color Code is Red to the left, Blue to the right
    code = robot.vision.get_data(BlueRed)

    if code[0].exists:
        # Check if Color Code is now Red on top of Blue
        if 50 < code[0].rotation < 100 :
            robot.move_at(90)

        # Check if Color Code is now Blue on top of Red
        elif 270 < code[0].rotation < 330 :
            robot.move_at(270)

        else:
            robot.stop_all_movement()
    else:
        robot.stop_all_movement()

    wait(50, MSEC)

.originX

.originX vrací souřadnici x levého horního rohu ohraničovacího rámečku detekovaného objektu v pixelech, což je celé číslo mezi 0 a 320.

Poznámka: Hodnoty pixelů jsou relativní vzhledem k souřadnicovému systému senzoru. Viz diagram v úvodu pro referenci.

# Display if an Orange Barrel is to the
# left or the right
while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1,1)

    orange_barrel = robot.vision.get_data(ORANGE_BARREL)

    if orange_barrel[0].exists:
        if orange_barrel[0].originX < 160:
            robot.screen.print("To the left!")
        else:
            robot.screen.print("To the right!")

    wait(50, MSEC)

.originY

.originY vrací souřadnici y levého horního rohu ohraničovacího rámečku detekovaného objektu v pixelech, což je celé číslo mezi 0 a 240.

Poznámka: Hodnoty pixelů jsou relativní vzhledem k souřadnicovému systému senzoru. Viz diagram v úvodu pro referenci.

# Display if an Orange Barrel is close or far
# from the robot
while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)

    orange_barrel = robot.vision.get_data(ORANGE_BARREL)

    if orange_barrel[0].exists:
        if orange_barrel[0].originY < 80:
            robot.screen.print("Far")
        else:
            robot.screen.print("Close")

    wait(50, MSEC)

.id

.id vrací ID detekované klasifikace AI nebo ID AprilTag jako celé číslo.

For an AprilTag ID, the .id property represents the detected AprilTag ID number in the range of 0 to 37. For an AI Classification, the .id property corresponds to the predefined ID in the AI Classifications section.

# Move forward when AprilTag ID 1 is detected
while True:
    apriltags = robot.vision.get_data(ALL_TAGS)

    if apriltags[0].exists:
        if apriltags[0].id == 1:
            robot.move_at(0)
    else:
        robot.stop_all_movement()

    wait(50, MSEC)

.score

.score vrací skóre spolehlivosti detekované klasifikace AI jako celé číslo mezi 1 a 100.

Nižší skóre znamená, že si je senzor méně jistý detekovaným objektem, zatímco vyšší skóre znamená, že si je senzor jistější.

# Look confident if an Orange Barrel is detected
while True:
    barrel = robot.vision.get_data(ORANGE_BARREL)

    if barrel[0].exists:
        if barrel[0].score > 95:
            robot.screen.show_emoji(CONFIDENT)
        else:
            robot.screen.hide_emoji()

    wait(50, MSEC)

.type

.type vrací celé číslo, které označuje typ detekovaného objektu. Tuto hodnotu můžete porovnat buď pomocí čísla typu, nebo odpovídající pojmenované konstanty:

Typ objektu	Zahrnuté objekty
AiVision.AI_OBJECT	— Sportovní míče — Modré sudy — Oranžové sudy
AiVision.TAG_OBJECT	— ID značek April
AiVision.COLOR_OBJECT	— Barevné podpisy
AiVision.CODE_OBJECT	— Barevné kódy

# Display if an AprilTag ID or AI Classification
# is detected
while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)
    vision_data = robot.vision.get_data(ALL_VISION)
    if vision_data[0].exists:
        if vision_data[0].type == AiVision.AI_OBJECT:
            robot.screen.print("AI Object!")
        elif vision_data[0].type == AiVision.TAG_OBJECT:
            robot.screen.print("AprilTag ID!")
    wait(0.1, SECONDS)

# Display a list of all detected objects
while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)
    vision_data = robot.vision.get_data(ALL_VISION)

    if vision_data[0].exists:
        for obj in vision_data:
            if obj.type == AiVision.AI_OBJECT:
                robot.screen.print("- AI Object")
            elif obj.type == AiVision.TAG_OBJECT:
                robot.screen.print("- AprilTag ID")
            robot.screen.next_row()

    wait(0.1, SECONDS)

Konstruktéři

Creating a Color Signature

Nový barevný podpis se vytvoří pomocí konstruktoru Colordesc a poté se zaregistruje u AI Vision Sensor pomocí metody color_description Objekt Colordesc definuje 1 z až 7 detekovatelných barevných podpisů pro senzor, ale aby se projevil, musí být explicitně nastaven pomocí color_description.

Použití popisu barev:
Colordesc(index, red, green, blue, hangle, hdsat)

Parametr	Popis
index	Celé číslo od 1 do 7 představující index barevné signatury. Pokud dvě barevné signatury používají stejný index, druhá z nich přepíše první.
red	Celé číslo od 0 do 255 pro červenou složku barvy.
green	Celé číslo od 0 do 255 pro zelenou složku barvy.
blue	Celé číslo od 0 do 255 pro modrou složku barvy.
hangle	Číslo s plovoucí desetinnou čárkou od 1 do 40 představující rozsah odstínu ve stupních.
hdsat	Číslo s plovoucí desetinnou čárkou od 0,10 do 1,00 představující rozsah nasycení.

Použití popisu barvy:
robot.vision.color_description(object)

Parametr	Popis
object	Objekt Colordesc , který se má nastavit jako detekovatelný barevný podpis.

# Detect a red object
red_box = Colordesc(1, 207, 19, 25, 10.00, 0.20)
robot.vision.color_description(red_box)

while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)

    red_boxes = robot.vision.get_data(red_box)

    if red_boxes[0].exists:
        robot.screen.print("Red detected!")
    else:
        robot.screen.print("No red detected.")

    wait(0.2, SECONDS)

Creating a Color Code

Nový barevný kód se vytvoří pomocí konstruktoru Codedesc a poté se aktivuje pomocí metody code_description Barevný kód seskupuje 2 až 4 existující objekty Colordesc do jednoho identifikátoru, který dokáže AI Vision Sensor detekovat jako sekvenci, ale aby se projevil, musí být explicitně nastaven pomocí code_description.

Použití kódu:
Codedesc(index, c1, c2, c3, c4, c5)

Parametr	Popis
index	Index barevného kódu od 1 do 8. Poznámka: Pokud vytvoříte dva objekty Codedesc se stejným indexem, druhý z nich přepíše první.
c1	První objekt Colordesc v kódu.
c2	Druhý objekt Colordesc v kódu.
c3	Volitelné. Třetí objekt typu Colordesc.
c4	Volitelné. Čtvrtý objekt typu Colordesc.

Použití code_description:
robot.vision.code_description(object)

Parametr	Popis
object	Objekt typu Codedesc , který se má zaregistrovat jako detekovatelný barevný kód.

# Create Color Signatures
red_box = Colordesc(1, 207, 19, 25, 10.00, 0.20)
purple_box = Colordesc(2, 98, 18, 227, 10.00, 0.20)

robot.vision.color_description(red_box)
robot.vision.color_description(purple_box)

# Detect a red_purple Color Code
red_purple = Codedesc(1, red_box, purple_box)
robot.vision.code_description(red_purple)

while True:
    robot.screen.clear_screen()
    robot.screen.set_cursor(1, 1)

    code_objects = robot.vision.get_data(red_purple)

    if code_objects[0].exists:
        robot.screen.print("Code detected!")
    else:
        robot.screen.print("No code detected.")

    wait(0.2, SECONDS)
