Konfigurowanie urządzeń#

Configuring Devices

Ten samouczek przeprowadzi Cię przez proces konfiguracji urządzenia w VEXcode IQ (2. generacja) na przykładzie diody Touch LED. Po zakończeniu dodasz diodę Touch LED i będziesz gotowy do korzystania z jej bloków.

  1. Wybierz kartę Urządzenia.

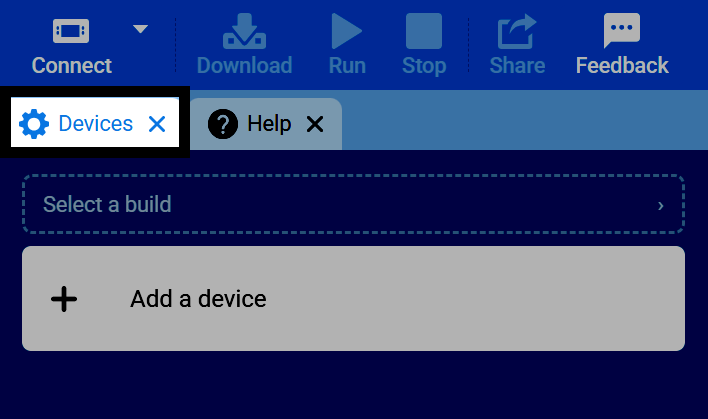

Zrzut ekranu paska kart VEXcode z wyróżnioną kartą Urządzenia.

  1. Wybierz Dodaj urządzenie.

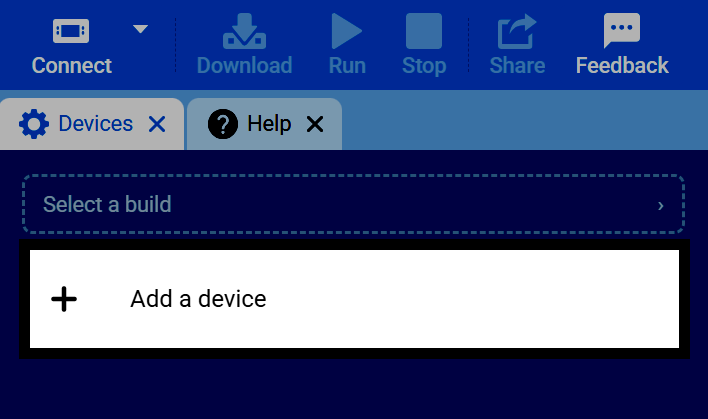

Zrzut ekranu zakładki Urządzenia z wyróżnionym przyciskiem Dodaj urządzenie.

  1. Wybierz Dotykowa dioda LED.

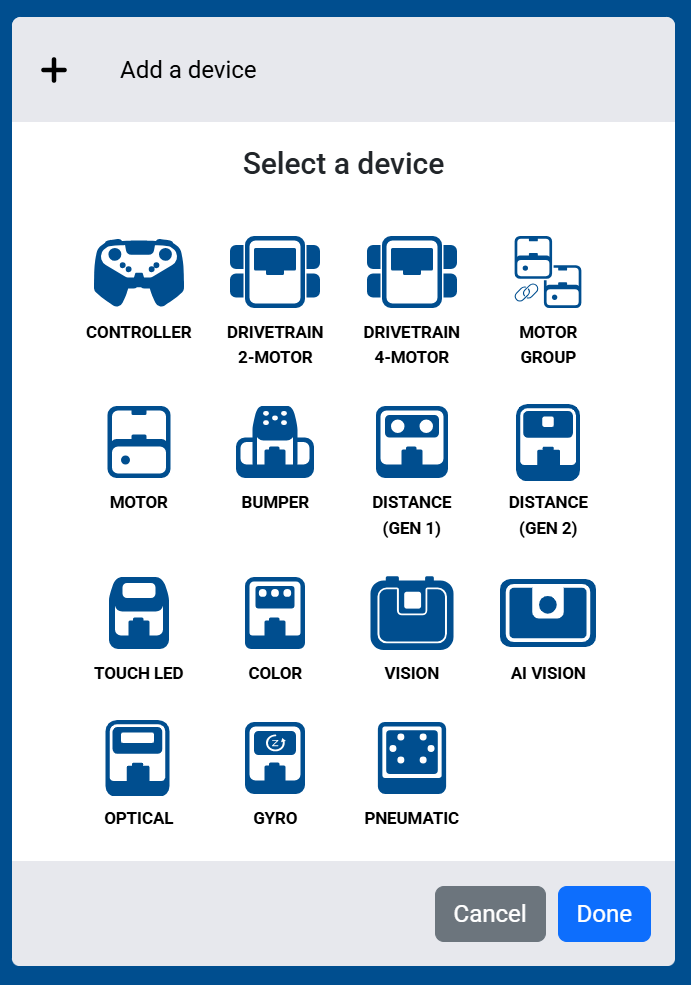

Zrzut ekranu ekranu Wybierz urządzenie, pokazujący dostępne czujniki.

  1. Wybierz port, do którego podłączona jest dioda Touch LED w urządzeniu Brain.

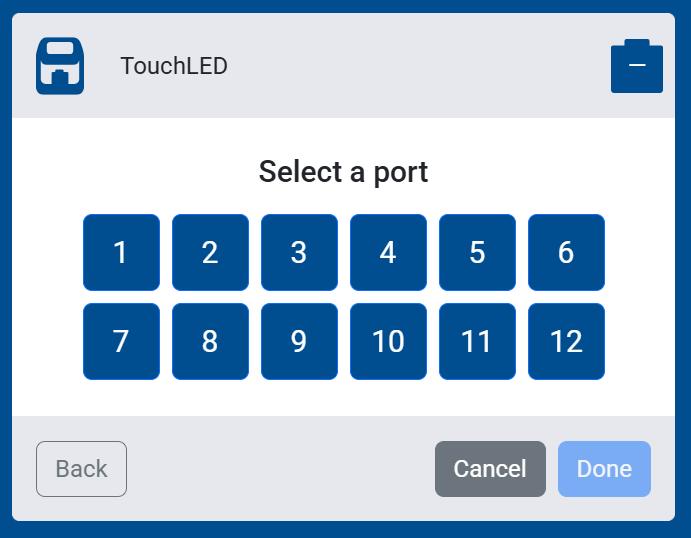

Zrzut ekranu ekranu Wybierz port dla czujnika, pokazujący porty od 1 do 12 do wyboru.

  1. Wybierz Gotowe, aby dodać do robota.

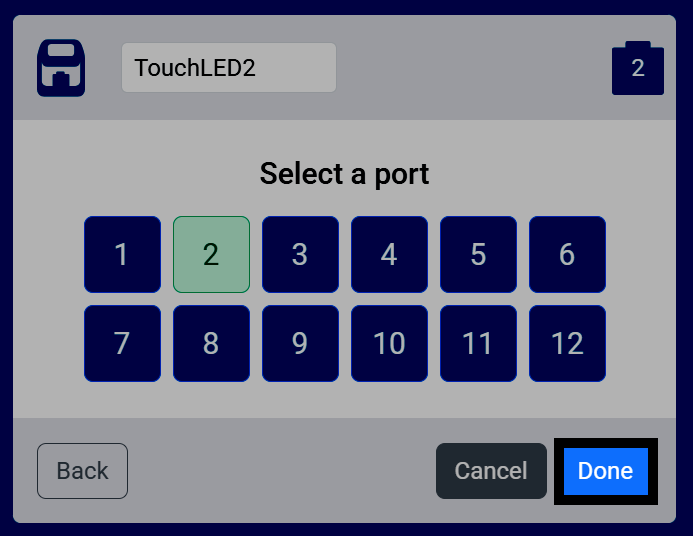

Zrzut ekranu ekranu Wybierz port dla czujnika z wybranym portem i wyróżnionym przyciskiem Gotowe.

  1. Dioda dotykowa LED pojawi się teraz na liście urządzeń.

Zrzut ekranu zakładki Urządzenia, pokazujący TouchLED2 na liście urządzeń.

  1. Bloki Touch LED będą teraz widoczne w przyborniku, w kategorii Czujniki.

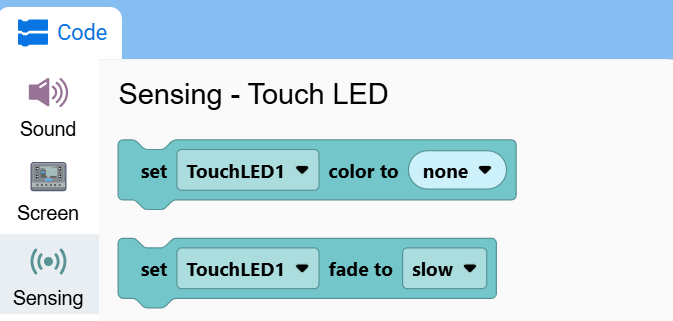

Zrzut ekranu skrzynki z narzędziami z otwartą kategorią Czujniki, pokazujący ustawiony kolor diody LED dotykowej i ustawione bloki zanikania.
