Nawigacja po kodzie VEX#

Navigating VEXcode

W tym samouczku omówiono podstawy środowiska roboczego VEXcode V5, w tym pasek narzędzi, elementy sterujące, karty i kategorie bloków. Po zakończeniu będziesz wiedzieć, do czego służy każda część ekranu.

Ikona platformy w lewym górnym rogu pokazuje platformę VEX, dla której skonfigurowany jest Twój projekt.

Zrzut ekranu paska narzędzi VEXcode V5, pokazujący ikonę platformy w lewym górnym rogu.

Wybierz ikonę globusa, aby zmienić język wyświetlania.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnioną ikoną przełączania języka.

Wybierz Plik, aby utworzyć nowy projekt, otworzyć istniejący lub przykładowy projekt, zapisać projekt lub wyświetlić informacje o VEXcode, takie jak numer wersji i polityka prywatności.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnionym przyciskiem Plik.

Wybierz Narzędzia, aby uzyskać dostęp do skrótów klawiaturowych, zainstalować oprogramowanie sprzętowe, pobrać sterowniki, zmienić motyw kolorystyczny Blockly, uzyskać link do dokumentacji API, dostosować ustawienia VEXcode lub przełączyć rozwijanie kategorii Logika.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnionym przyciskiem Narzędzia.

Wybierz Widok, aby dodać karty, zresetować układ kart lub powiększyć, pomniejszyć lub zresetować poziom powiększenia w przyborniku.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnionym przyciskiem Widok.

Wybierz Samouczki, aby otworzyć listę samouczków na karcie Pomoc.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnionym przyciskiem Tutoriale.

Wybierz Kompilacje, aby przeglądać i wybrać gotową kompilację robota dla swojego projektu.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnionym przyciskiem Kompilacje.

Wybierz opcję Cofnij lub Ponów, aby cofnąć się lub przejść do przodu przez ostatnie zmiany.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnionymi przyciskami Cofnij i Ponów.

Wybierz numer Slotu, aby zmienić slot, do którego projekt zostanie pobrany w Brain.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnionym przyciskiem Slot.

Tutaj wyświetlana jest nazwa Twojego projektu. Wybierz ją, aby zmienić nazwę projektu i zapisać go na komputerze. Jeśli projekt nie został zapisany, a funkcja automatycznego zapisywania jest niedostępna, pojawi się ikona ostrzegawcza.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnioną nazwą projektu.

Wybierz Połącz, aby połączyć VEXcode z V5 Brain.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnionym przyciskiem Połącz.

Wybierz opcję Pobierz, aby pobrać projekt do Mózgu, Uruchom, aby go uruchomić lub Zatrzymaj, aby go zatrzymać.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnionymi przyciskami Pobierz, Uruchom i Zatrzymaj.

Wybierz opcję Udostępnij, aby pobrać plik PDF swojego projektu i udostępnić go lub opcję Opinia, aby wysłać opinię do VEX.

Zrzut ekranu paska narzędzi VEXcode V5 z wyróżnionymi przyciskami Udostępnij i Przekaż opinię.

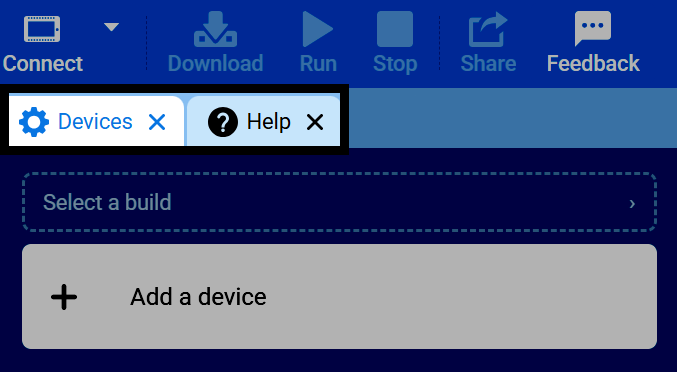

Karty Urządzenia i Pomoc pojawiają się tutaj domyślnie na początku projektu. Dodatkowe karty można dodać za pomocą menu Widok.

Zrzut ekranu okna VEXcode V5 z wyróżnionymi kartami Urządzenia i Pomoc.

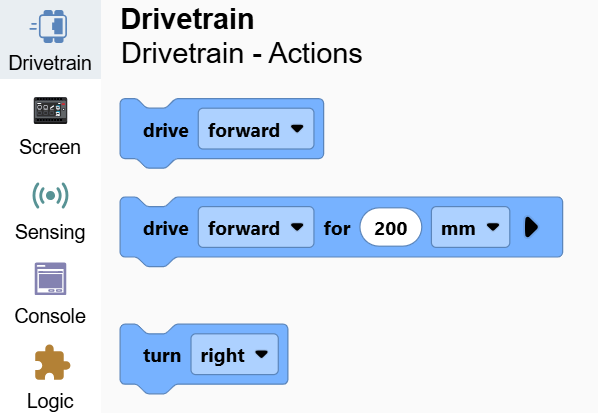

Kolorowe ikony po lewej stronie ekranu to kategorie, które ułatwiają nawigację po wszystkich blokach dostępnych w projekcie. W miarę dodawania urządzeń do projektu, pojawią się tu kolejne kategorie. Na przykład, po wybraniu kategorii Układ napędowy wyświetlane są jej bloki, takie jak jazda i skręt.

Zrzut ekranu okna VEXcode V5, pokazujący ikony kategorii po lewej stronie ekranu, z wybraną kategorią Układ napędowy.

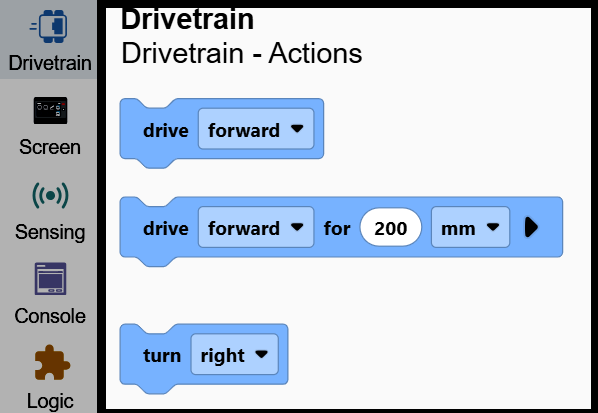

Wybranie kategorii powoduje przewinięcie skrzynki narzędziowej do tej sekcji, dzięki czemu możesz przeciągnąć jej bloki do projektu.

Zrzut ekranu okna VEXcode V5 z wyróżnionym zestawem narzędzi i blokami kategorii Układ napędowy.

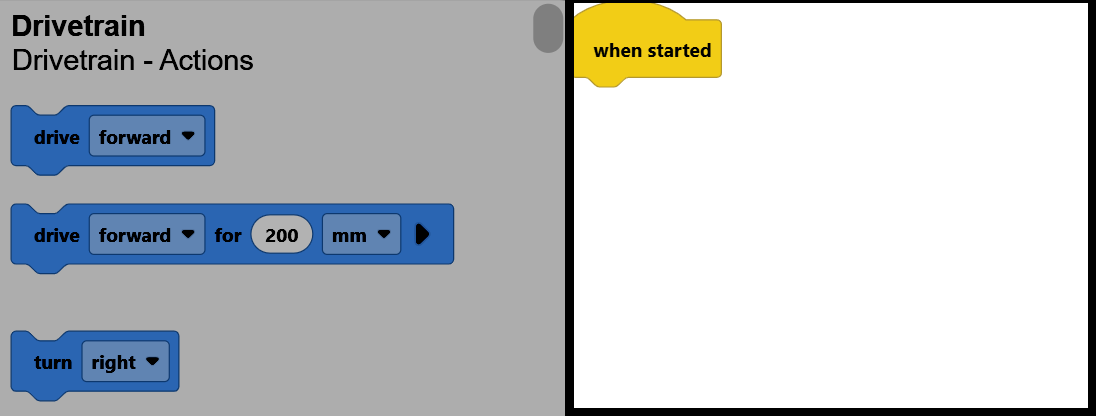

Pozostała część ekranu stanowi przestrzeń roboczą, w której możesz budować swój projekt, łącząc ze sobą bloki.

Zrzut ekranu okna VEXcode V5 z wyróżnionym obszarem roboczym, pokazanym blokiem „po uruchomieniu” i przyciemnionym skrzynką narzędziową po lewej stronie.
