การกำหนดค่ามอเตอร์#

Configuring a Motor

บทช่วยสอนนี้จะแนะนำวิธีการเพิ่มมอเตอร์ลงในโปรเจ็กต์ของคุณ เมื่อจบบทช่วยสอนนี้ คุณจะมีอุปกรณ์มอเตอร์ที่ตั้งค่าเสร็จและพร้อมใช้งานในบล็อกของคุณ

  1. เปิดแท็บ อุปกรณ์

ภาพหน้าจอแถบแท็บของ VEXcode โดยไฮไลต์แท็บ Devices

  1. เลือก เพิ่มอุปกรณ์

ภาพหน้าจอของแท็บอุปกรณ์ โดยไฮไลต์ปุ่ม "เพิ่มอุปกรณ์"

  1. เลือก มอเตอร์

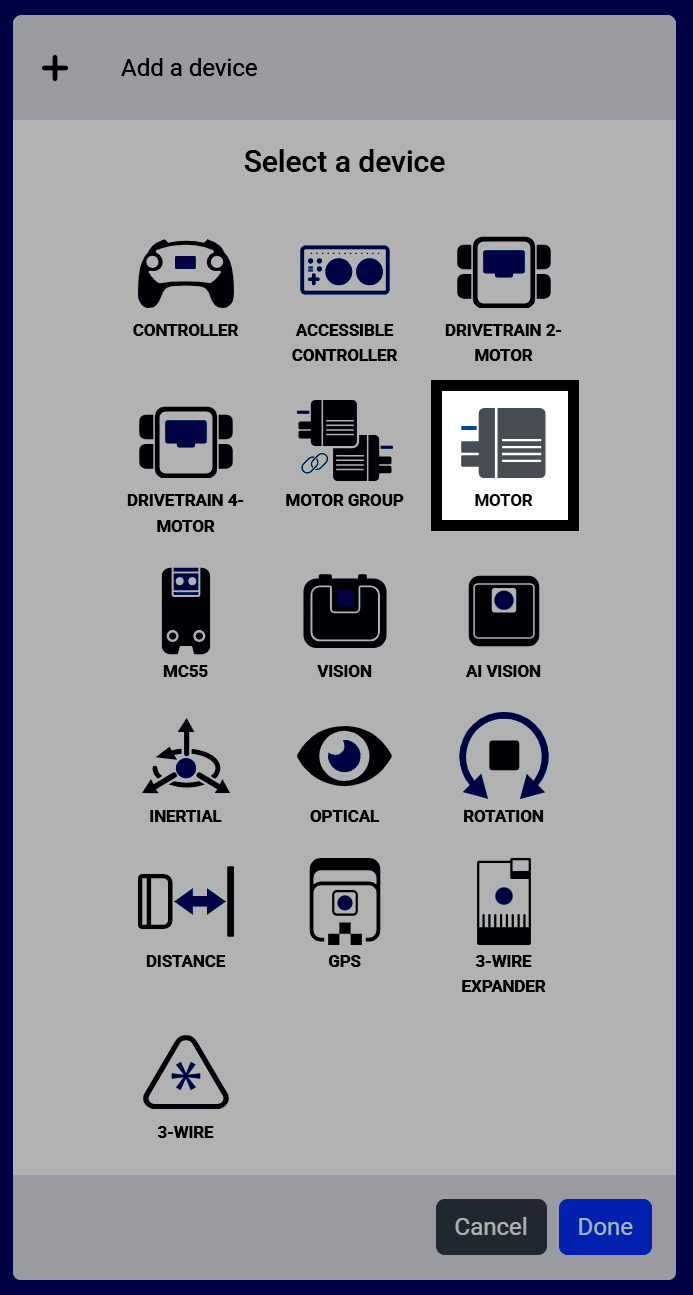

ภาพหน้าจอแสดงตัวเลือก "เลือกอุปกรณ์" โดยไฮไลต์ "มอเตอร์"

  1. เลือกพอร์ตที่มอเตอร์เชื่อมต่ออยู่

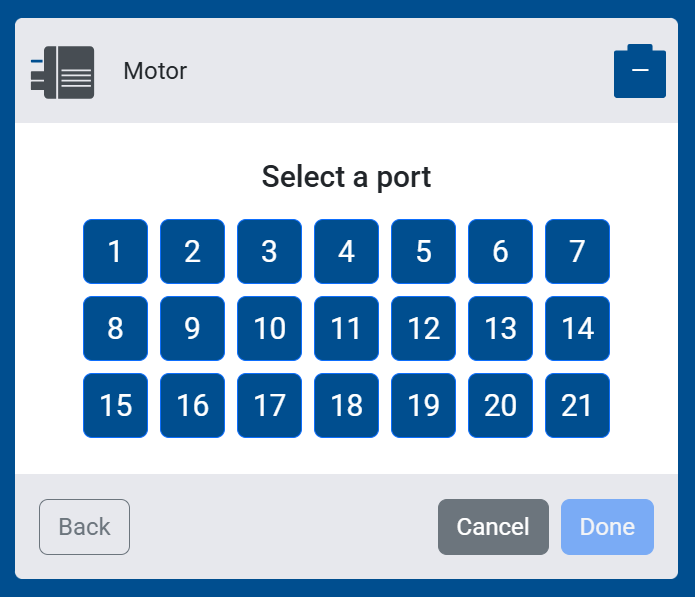

ภาพหน้าจอแสดงตัวเลือกพอร์ตสำหรับมอเตอร์ โดยแสดงพอร์ตหมายเลข 1 ถึง 21 ให้เลือก

  1. โดยค่าเริ่มต้น ทิศทางการเคลื่อนที่ไปข้างหน้าจะเป็นทวนเข็มนาฬิกา

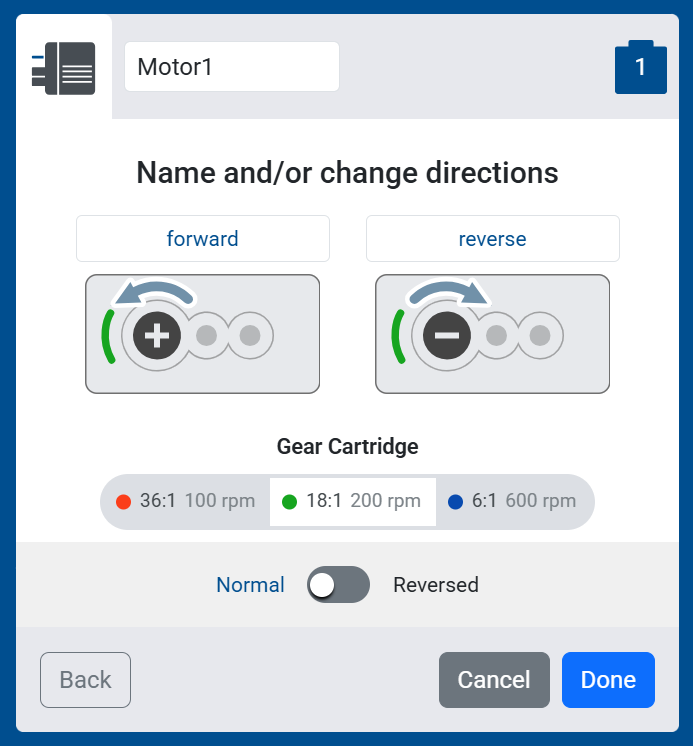

ภาพหน้าจอแสดงหน้าจอการตั้งชื่อและ/หรือเปลี่ยนทิศทาง โดยแสดงตัวอย่างทิศทางเดินหน้าและถอยหลัง และตัวเลือกการสลับระหว่างปกติ/กลับทิศทาง

  1. โดยปกติแล้ว ตลับเกียร์ จะเป็นสีเขียว (อัตราส่วน 18:1, ความเร็วรอบ 200 RPM)

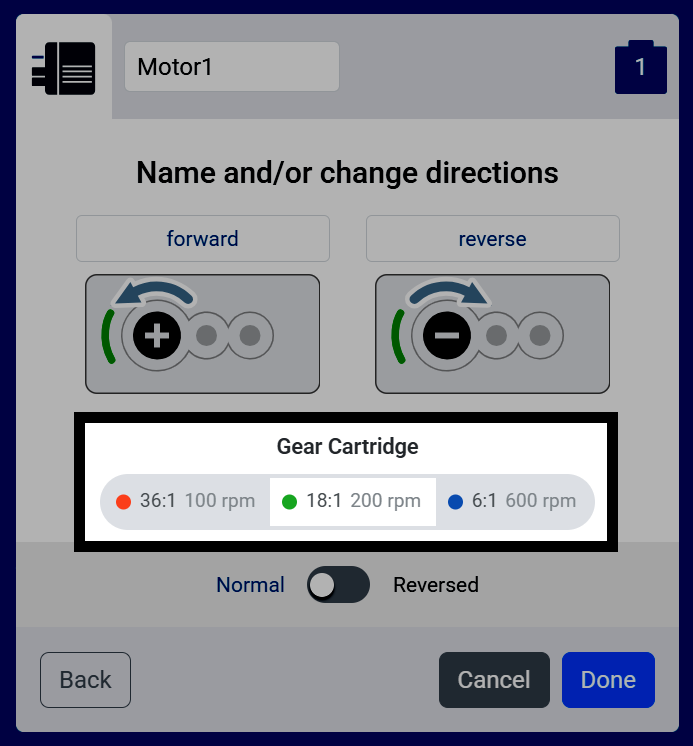

ภาพหน้าจอแสดงหน้าจอตั้งชื่อและ/หรือเปลี่ยนทิศทาง โดยมีตัวเลือกตลับเกียร์ที่ถูกไฮไลต์ไว้ แสดงตัวเลือกตลับสีแดง สีเขียว และสีน้ำเงิน

  1. เลือก เสร็จสิ้น

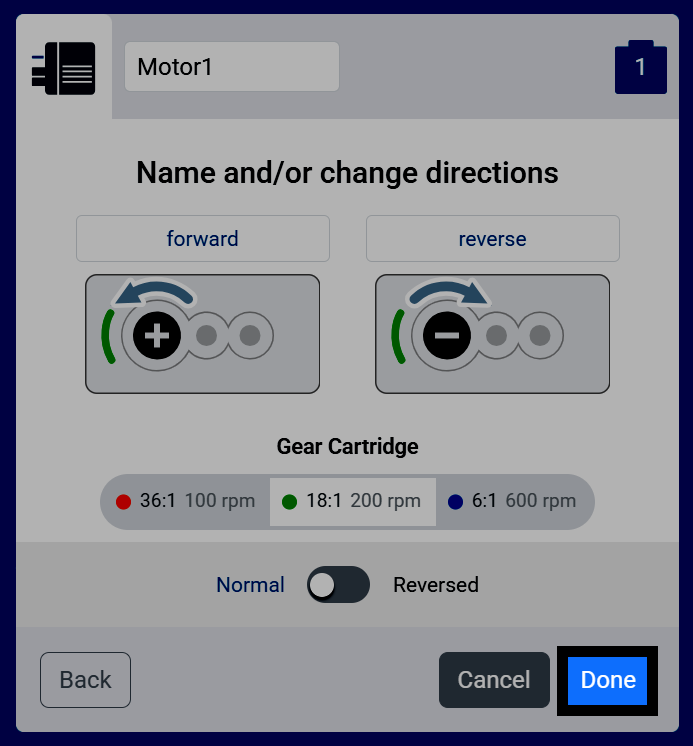

ภาพหน้าจอแสดงการตั้งชื่อและ/หรือเปลี่ยนเส้นทาง โดยมีปุ่ม "เสร็จสิ้น" ถูกไฮไลต์อยู่

  1. มอเตอร์จะปรากฏในรายการอุปกรณ์ของคุณแล้ว

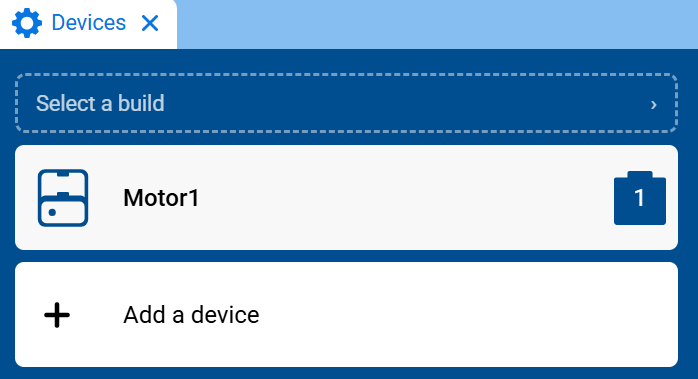

ภาพหน้าจอแท็บอุปกรณ์ แสดง Motor1 ในรายการอุปกรณ์

  1. ตอนนี้บล็อกของมอเตอร์จะปรากฏในกล่องเครื่องมือ ภายใต้หมวด การเคลื่อนไหว

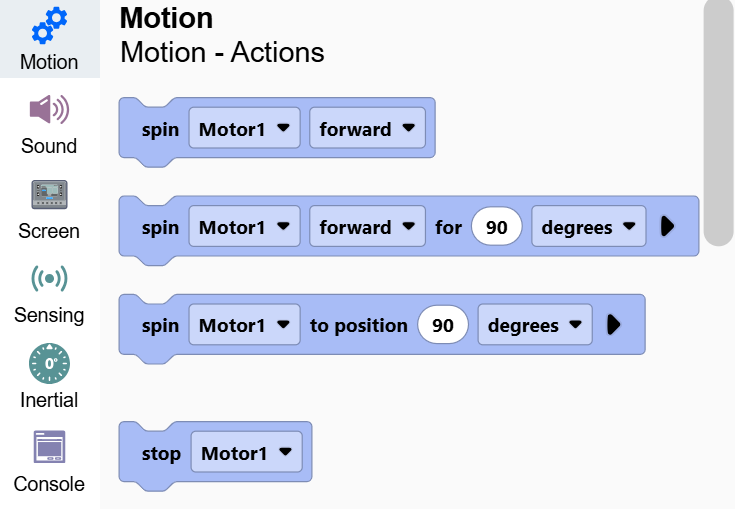

ภาพหน้าจอของกล่องเครื่องมือ โดยเปิดหมวดหมู่ Motion ไว้ และแสดงบล็อกหมุน Motor1 และบล็อกหยุด Motor1
