V5 25-26 Dorong Mundur#

V5 Push Back adalah permainan Kompetisi Robotika VEX V5 untuk musim 2025-2026.
Untuk mempelajari aturan permainan, akses manual permainan di sini.

Jendela VEXcode VR Playground yang menampilkan V5 25-26 Push Back Playground. Ini menunjukkan Robot Dex mendorong Balok merah dan biru ke gawang di lapangan Keterampilan Virtual V5 25-26.

V5 25-26 Push Back Playground memungkinkan Anda mencoba mendapatkan poin terbanyak dalam tantangan Keterampilan Pemrograman untuk musim ini.

Gambaran Umum Bidang Studi#

Arena Bermain memiliki empat lokasi awal berbeda yang dapat diatur menggunakan daftar periksa Pra-Pertandingan Arena Bermain, yang akan muncul pertama kali Anda membuka Arena Bermain.

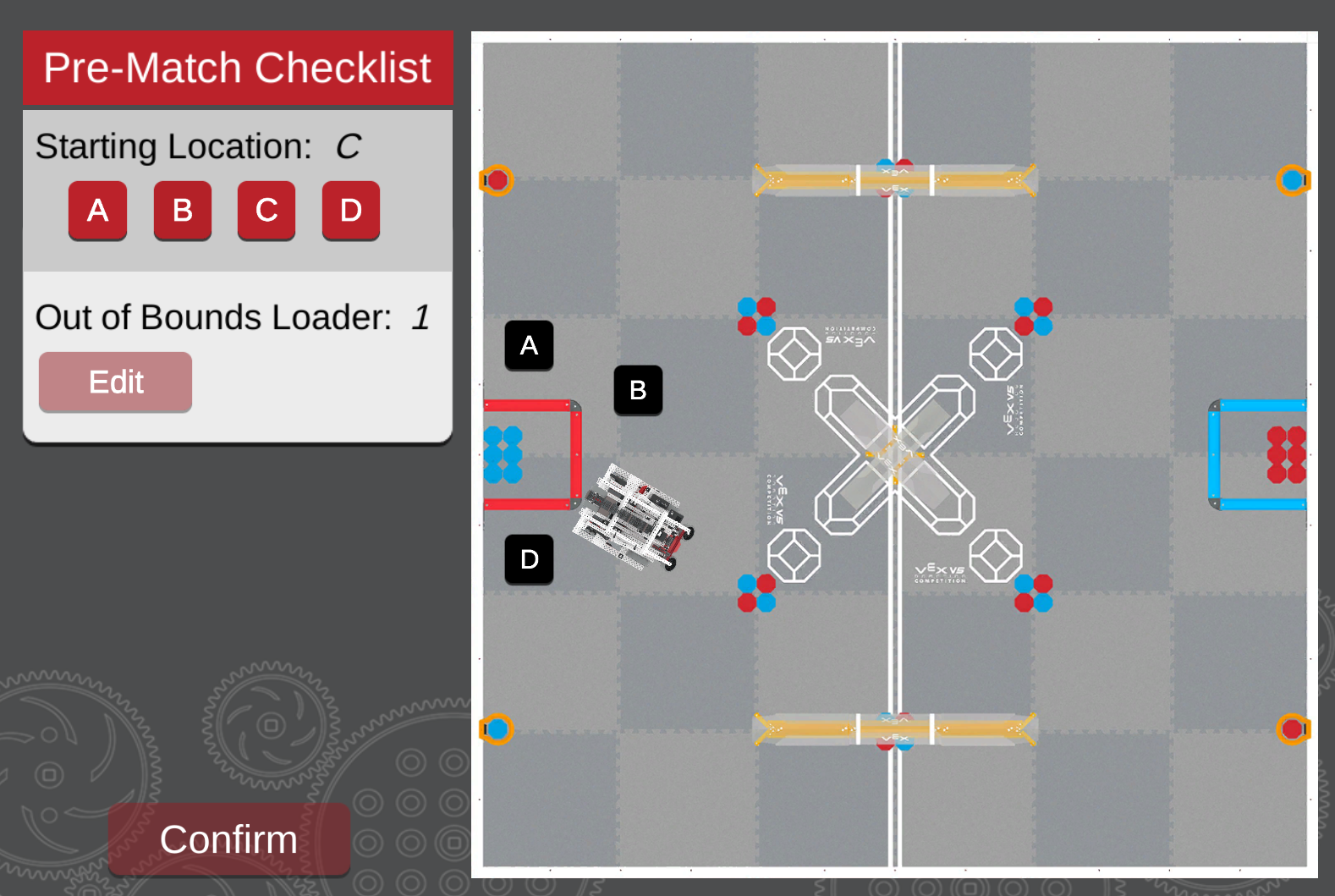

Bidang pencocokan VEX Robotics menunjukkan posisi awal yang dapat dipilih berlabel A, B, C, dan D, dengan robot ditempatkan di dekat lokasi C dan antarmuka daftar periksa di sebelah kiri.

Terdapat balok berwarna merah dan biru di area bermain, yang akan menghasilkan poin ketika didorong ke gawang yang ada di area bermain.

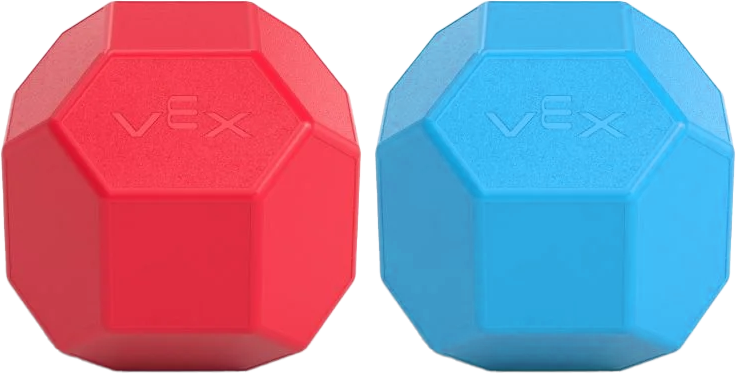

Dua elemen permainan kompetisi VEX Robotics berbentuk balok heksagonal geometris besar, satu merah dan satu biru, masing-masing dengan logo 'VEX' timbul di bagian depan.

Lapangan ini juga menggunakan Kode Lapangan GPS untuk memanfaatkan Sensor GPS robot. Buka Koordinat GPS untuk koordinat tempat atau objek penting di lapangan.

Gambaran Umum Robot#

V5 25-26 Push Back Playground menggunakan VEX V5 Hero Bot, Dex.

Koordinat GPS#

Sensor GPS (Game Positioning System) menyediakan koordinat (X, Y) dan arah untuk navigasi di V5 25-26 Push Back Playground, menggunakan Kode Lapangan GPS untuk menentukan posisi.

Sensor GPS mengukur dari titik tengah robot, dengan titik tengah lapangan didefinisikan sebagai (0, 0).

Koordinat (X, Y) Elemen Permainan#

Gambar-gambar berikut menunjukkan tampilan dari atas lapangan beserta koordinat GPS untuk elemen-elemen penting dalam permainan.

Sasaran#

Pintu masuk gawang:

  • Tujuan Jangka Panjang:

    • (-620, 1200)

    • (620, 1200)

    • (-620, -1200)

    • (620, -1200)

  • Tujuan Utama:

    • (-205, 200)

    • (-205, -200)

    • (205, 200)

    • (205, -200)

Bidang VEX yang diberi label dengan titik koordinat spesifik tempat tujuan berada, ditandai dengan titik hijau.

Blok#

Klaster blok:

  • Paling kiri (6 Biru saja): (-1700, 0)

  • Paling kanan (6 Merah saja): (1700, 0)

  • Campuran (2 Merah, 2 Biru masing-masing):

    • (-600, -600)

    • (-600, 600)

    • (600, 600)

    • (600, -600)

    • (0, 1200)

    • (0, -1200)

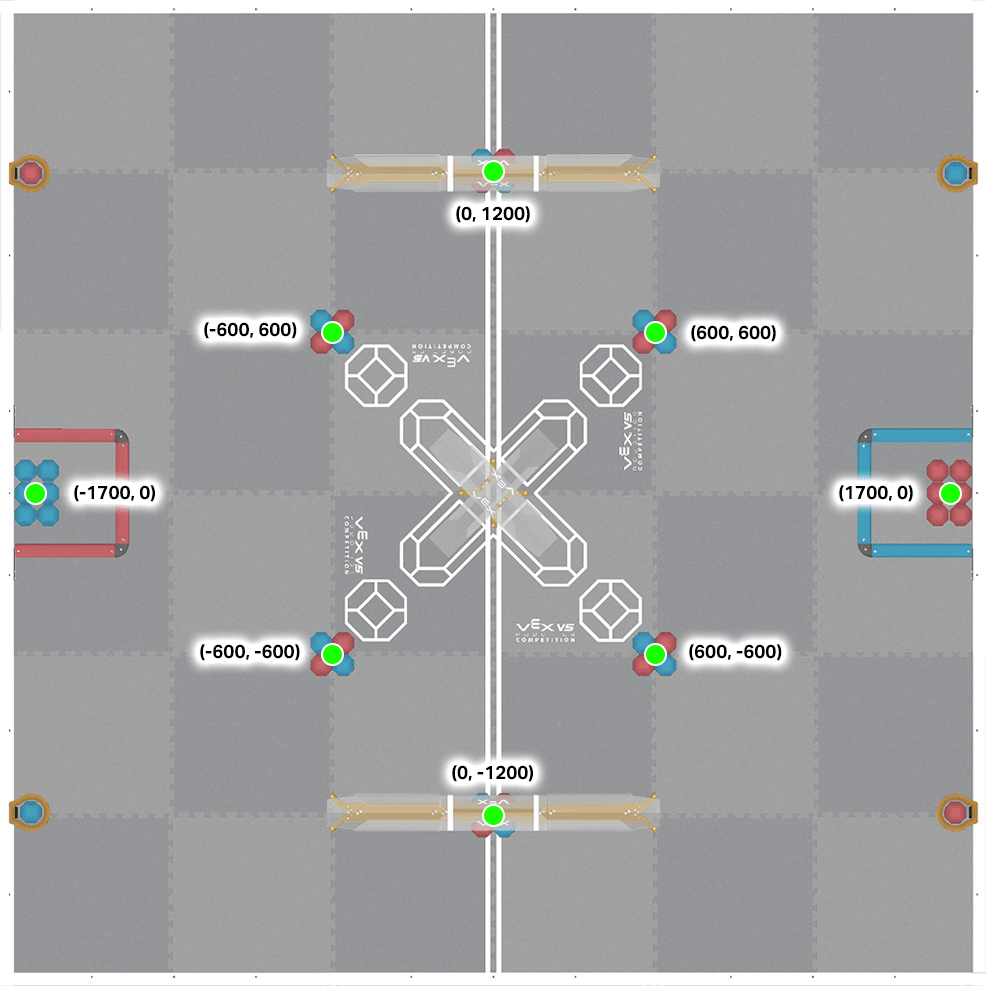

Lapangan permainan VEX yang menunjukkan koordinat objek lapangan seperti balok, ditandai dengan titik hijau dan diberi label posisi XY.

Pemuat#

Posisi operator alat berat:

  • (-1725, 1200)

  • (-1725, -1200)

  • (1725, 1200)

  • (1725, -1200)

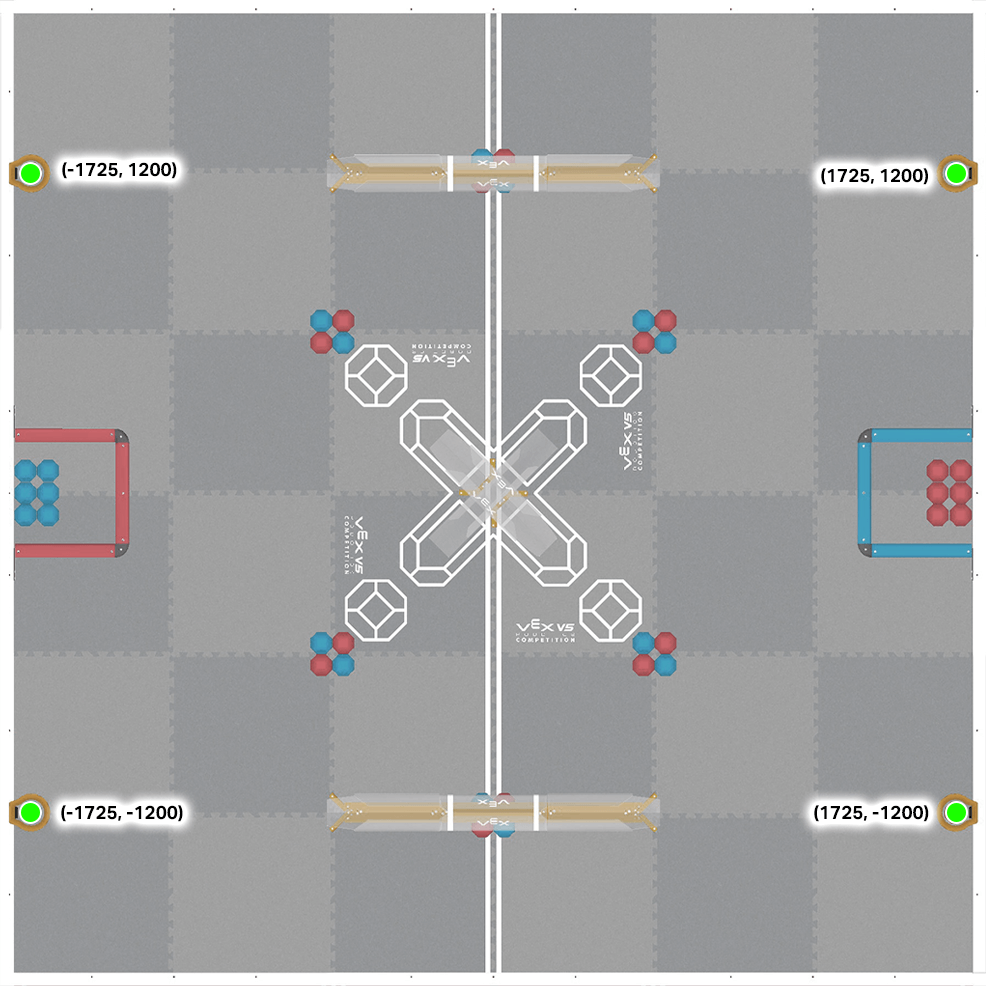

Tampilan dari atas lapangan VEX dengan empat lokasi loader yang diberi label koordinat XY di dekat sudut.
