Енкодер

Вступ

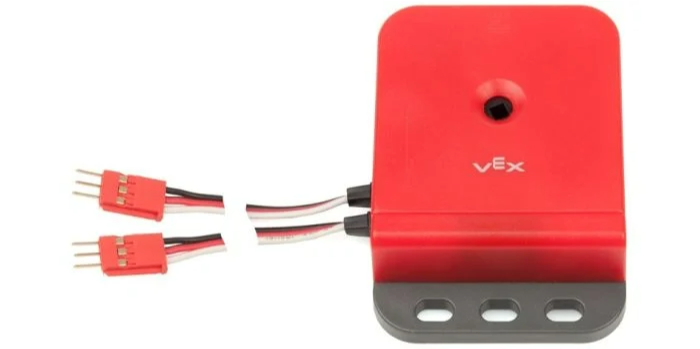

Енкодер класу encoder наскільки та як швидко обертається вал, що робить його корисним для відстеження обертання колеса, положення важеля або інших механізмів.

Конструктор класів

encoder(
  triport::port &port );

Деструктор класів

Знищує об’єкт encoder та звільняє пов’язані з ним ресурси.

virtual ~encoder();

Параметри

Параметр	Тип	Опис
port	triport::port &	Перший 3-провідний порт необхідної двопортової групи, що використовується оптичним енкодером вала. Енкодер займає два сусідні порти (A–B, C–D, E–F або G–H) на Brain або 3-провідному розширювачі. Вкажіть перший порт у парі (A, C, E або G), записаний як Brain.ThreeWirePort.X або ExpanderName.X , де X – літера порту (наприклад, Brain.ThreeWirePort.A або Expander1.C).

Приклади

// Create an encoder instance in Ports A and B
encoder EncoderA = encoder(Brain.ThreeWirePort.A);

Функції-члени

Клас encoder містить такі функції-члени:

• setPosition — Встановлює поточну позицію енкодера на задане значення.

• position — Повертає значення, на яке обертався енкодер.

• velocity — Повертає поточну швидкість обертання енкодера.

Перед викликом будь-яких функцій-членів encoder необхідно створити екземпляр encoder , як показано нижче:

/* This constructor is required when using VS Code.
Encoder configuration is generated automatically
in VEXcode using the Device Menu. Replace the values
as needed. */

// Create an encoder instance in Ports A and B
encoder EncoderA = encoder(Brain.ThreeWirePort.A);

setPosition

Встановлює поточне положення енкодера на задане значення. Це можна використовувати для ручного встановлення відстежуваного положення без обертання двигуна чи іншого механізму.

Available Functions

void setPosition(
  double        value,
  rotationUnits units);

Parameters

Параметри	Тип	Опис
value	double	Положення обертання, яке потрібно встановити.
units	rotationUnits	Одиниця вимірювання, що представляє положення: deg / degrees — градусів turns / rev — обертів

Return Values

Ця функція не повертає значення.

position

Повертає, на скільки обертався вал, підключений до енкодера.

Available Functions

double position(
  rotationUnits units );

Parameters

Параметри	Тип	Опис
units	rotationUnits	Одиниця вимірювання, що представляє положення: deg / degrees — градусів turns / rev — обертів

Return Values

Повертає значення double , що представляє обертання у вказаних одиницях вимірювання.

velocity

Повертає швидкість обертання енкодера.

Available Functions

double velocity(
  velocityUnits units );

Parameters

Параметри	Тип	Опис
units	velocityUnits	Одиниця вимірювання швидкості: percent відсотка pct обrpm — обертів за хвилину dps — градусів за секунду

Return Values

Повертає значення double , що представляє швидкість у вказаних одиницях вимірювання.
