V5 24-25 हाई स्टेक्स#

V5 High Stakes was the VEX V5 Robotics Competition game for the 2024-2025 season.
To learn about the game’s rules, access the game manual here.

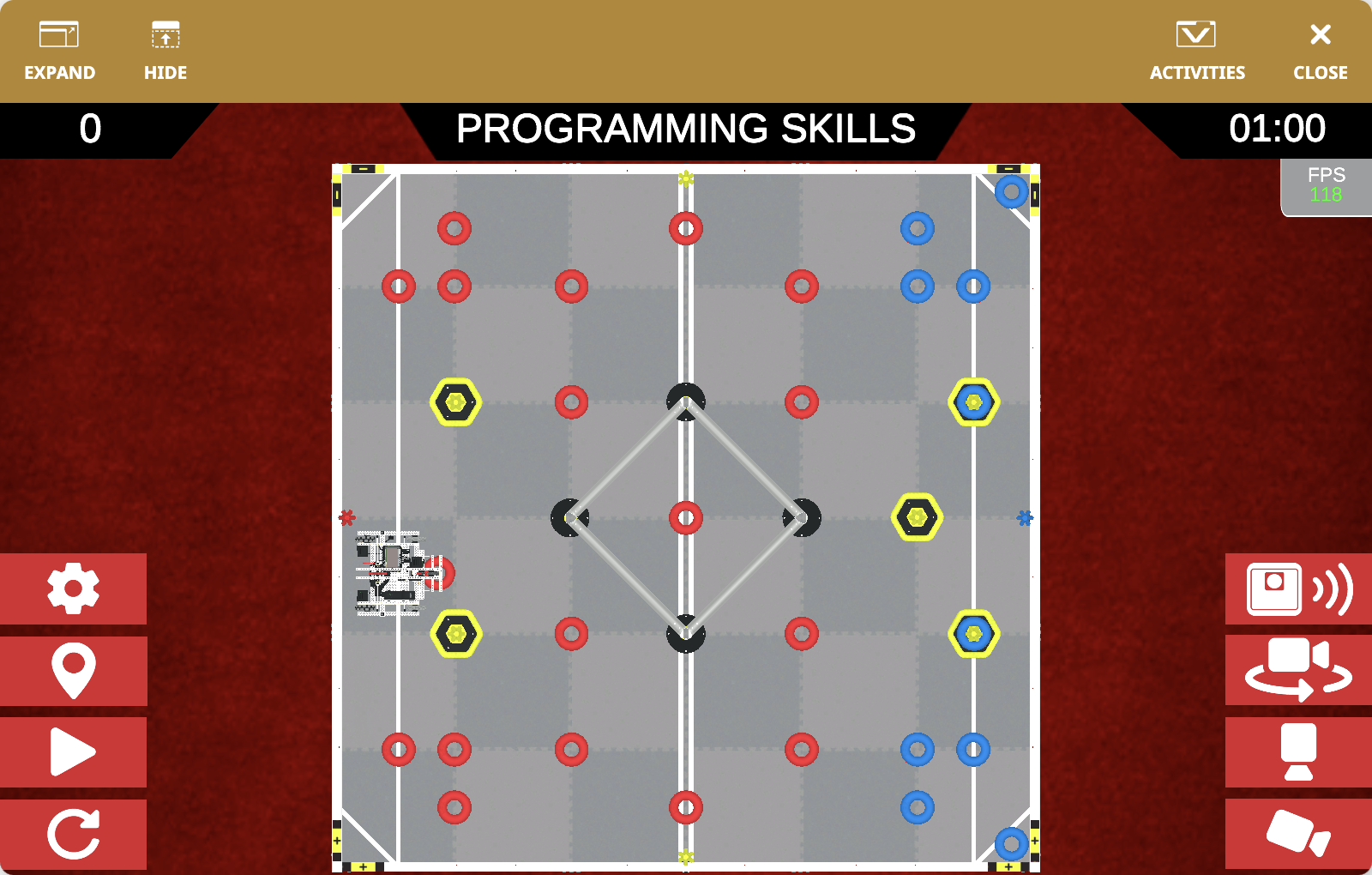

वीईएक्सकोड वीआर प्लेग्राउंड विंडो वी5 24-25 हाई स्टेक्स प्लेग्राउंड दिखा रही है। इसमें जीपीएस-सक्षम प्रतियोगिता क्षेत्र में एक्सल रोबोट को एक भुजा और पुशर के साथ रिंगों को घुमाते हुए दिखाया गया है।

V5 24-25 हाई स्टेक्स प्लेग्राउंड आपको इस सीज़न के प्रोग्रामिंग स्किल्स चैलेंज में सबसे अधिक अंक प्राप्त करने का प्रयास करने देता है।

क्षेत्र का अवलोकन#

प्लेग्राउंड में चार अलग-अलग शुरुआती स्थान हैं जिन्हें प्लेग्राउंड की प्री-मैच चेकलिस्ट का उपयोग करके सेट किया जा सकता है, जो प्लेग्राउंड को पहली बार खोलने पर दिखाई देगी।

एक रोबोटिक्स प्रतियोगिता का मैदान, जिसके बाईं ओर मैच से पहले की चेकलिस्ट है। आरंभिक स्थान "C" पर सेट है, और A, B, C, और D लेबल वाले बटन चयन के लिए उपलब्ध हैं, तथा आरंभिक दिशा "पूर्व" है। मैदान पर "A," "B," और "D" लेबल दिखाई दे रहे हैं, जो रुचि के विशिष्ट बिंदुओं को चिह्नित करते हैं। "रन शुरू करें" बटन मैच शुरू करने के लिए तैयार है।

आप प्रोजेक्ट की शुरुआत में रोबोट की दिशा भी निर्धारित कर सकते हैं।

V5 हाई स्टेक्स प्लेग्राउंड के लिए मैच से पहले की दिशा का चयन।

खेल के मैदान पर लाल और नीले रंग के छल्ले हैं, जिन्हें खेल के मैदान में मौजूद मोबाइल गोल पोस्ट पर रखने पर अंक प्राप्त होंगे।

चित्र में एक लाल रंग की, डोनट के आकार की चिकनी सतह वाली अंगूठी दिखाई गई है, जिस पर VEX का लोगो उकेरा गया है। यह अंगूठी VEX रोबोटिक्स प्रतियोगिताओं में इस्तेमाल होने वाला एक खेल का मोहरा है, जहाँ रोबोट इसे प्रतियोगिता क्षेत्र के विशिष्ट लक्ष्यों या क्षेत्रों पर रखकर अंक अर्जित करते हैं।

चित्र में एक नीले रंग की, डोनट के आकार की चिकनी सतह वाली अंगूठी दिखाई गई है, जिस पर VEX का लोगो उकेरा गया है। यह अंगूठी VEX रोबोटिक्स प्रतियोगिताओं में इस्तेमाल होने वाला एक खेल का मोहरा है, जहाँ रोबोट इसे प्रतियोगिता क्षेत्र के विशिष्ट लक्ष्यों या क्षेत्रों पर रखकर अंक अर्जित करते हैं।

चित्र में वीईएक्स रोबोटिक्स प्रतियोगिता का एक उपकरण दिखाया गया है, जिसे मोबाइल गोल के नाम से जाना जाता है। इसमें पीले रंग का षट्भुजाकार आधार है जिस पर वीईएक्स का लोगो उकेरा गया है, और यह एक ऊर्ध्वाधर खंभे को सहारा देता है जिसके शीर्ष पर एक विशिष्ट पीले रंग की शंकु जैसी संरचना बनी हुई है।

यह क्षेत्र रोबोट के जीपीएस सेंसर का उपयोग करने के लिए जीपीएस फील्ड कोड का भी उपयोग करता है। क्षेत्र में महत्वपूर्ण स्थानों या वस्तुओं के निर्देशांक के लिए जीपीएस निर्देशांक पर जाएं।

रोबोट का अवलोकन#

V5 24-25 हाई स्टेक्स प्लेग्राउंड VEX V5 हीरो बॉट, एक्सल का उपयोग करता है।

जीपीएस निर्देशांक#

जीपीएस (गेम पोजिशनिंग सिस्टम) सेंसर वी5 24-25 हाई स्टेक्स प्लेग्राउंड में नेविगेशन के लिए (एक्स, वाई) निर्देशांक और दिशा प्रदान करता है, और स्थिति निर्धारित करने के लिए जीपीएस फील्ड कोड का उपयोग करता है।

जीपीएस सेंसर रोबोट के ठीक केंद्र से माप लेता है, जिसमें क्षेत्र का केंद्र (0, 0) के रूप में परिभाषित किया गया है।

खेल तत्वों के (X, Y) निर्देशांक#

निम्नलिखित छवियों में महत्वपूर्ण खेल तत्वों के जीपीएस निर्देशांकों के साथ मैदान का ऊपर से नीचे का दृश्य दिखाया गया है।

दीवार के खूंटे#

दीवार के खंभे मैदान के बाएँ और दाएँ किनारों पर क्रमशः (-1750, 0) और (1750, 0) पर स्थित हैं।

एक VEX रोबोटिक्स फील्ड, जिसके वॉल स्टेक्स के दो विशिष्ट बिंदुओं पर निर्देशांक अंकित हैं: (-1750, 0) और (1750, 0)। इन बिंदुओं को हरे डॉट्स और लेबल से हाइलाइट किया गया है। फील्ड में विभिन्न गेम तत्व व्यवस्थित हैं, जिनमें लाल और नीले छल्ले, साथ ही षट्भुजाकार पीले गोल शामिल हैं।

फील्ड कॉर्नर#

कॉर्नर मार्कर की स्थिति:

(-1700, 1700)
(1700, 1700)
(-1700, -1700)
(1700, -1700)

एक VEX रोबोटिक्स फ़ील्ड जिसमें चार विशिष्ट कोने के निर्देशांक चिह्नित हैं: (-1700, 1700), (1700, 1700), (-1700, -1700), और (1700, -1700)। ये निर्देशांक गोलाकार मार्करों और लेबलों से हाइलाइट किए गए हैं, जो फ़ील्ड के चार कोनों के अनुरूप हैं।

सीढ़ी के खंभे#

लैडर पोस्ट पद:

(0, 600)
(600, 0)
(0, -600)
(-600, 0)

एक VEX रोबोटिक्स फ़ील्ड जिसमें केंद्रीय हीरे के आकार की संरचना को हाइलाइट किया गया है। हीरे के शीर्षों पर चार विशिष्ट निर्देशांक चिह्नित हैं: (0, 600), (600, 0), (0, -600), और (-600, 0)।

लाल छल्ले#

लाल रिंग की स्थिति:

केंद्र: (0, 0)
निचला आधा भाग (बाएं से दाएं):
- (-1500, -1200)
- (-1200, -1500)
- (-1200, -1200)
- (-600, -1200)
- (-600, -600)
- (0, -1500)
- (600, -600)
- (600, -1200)
ऊपरी आधा भाग (बाएं से दाएं):
- (-1500, 1200)
- (-1200, 1500)
- (-1200, 1200)
- (-600, 1200)
- (-600, 600)
- (0, 1500)
- (600, 1200)
- (600, 600)

एक VEX रोबोटिक्स फील्ड जिसमें केंद्रीय हीरे के आकार की संरचना को हाइलाइट किया गया है। यह मानचित्र फील्ड पर केवल 23 लाल रिंगों के निर्देशांक दिखाता है।

नीले छल्ले#

मैदान के दाहिनी ओर नीले घेरे स्थित हैं:

(1200, -1500)
(1200, -1200)
(1500, -1200)
(1500, 1200)
(1200, 1200)
(1200, 1500)

एक VEX रोबोटिक्स फील्ड जिसमें विभिन्न स्थानों पर लाल और नीले छल्ले रखे गए हैं। यह मानचित्र केवल फील्ड पर स्थित 10 नीले छल्लों के निर्देशांक दर्शाता है।

मोबाइल लक्ष्य#

मोबाइल गोल पोजीशन:

बाईं तरफ:
- (-1200, -600)
- (-1200, 600)
दाहिनी ओर:
- (1500, 600)
- (1200, 0)
- (1500, -600)

एक VEX रोबोटिक्स फील्ड जिस पर लाल और नीले रंग के छल्ले बने हुए हैं। यह मानचित्र केवल फील्ड पर स्थित 5 मोबाइल गोल के निर्देशांक दर्शाता है।
