V5 24-25 ഉയർന്ന ഓഹരികൾ#

2024-2025 സീസണിലെ VEX V5 റോബോട്ടിക്സ് മത്സര ഗെയിമായിരുന്നു V5 ഹൈ സ്റ്റേക്ക്സ്.
ഗെയിമിന്റെ നിയമങ്ങളെക്കുറിച്ച് അറിയാൻ, ഇവിടെ ഗെയിം മാനുവൽ ആക്‌സസ് ചെയ്യുക.

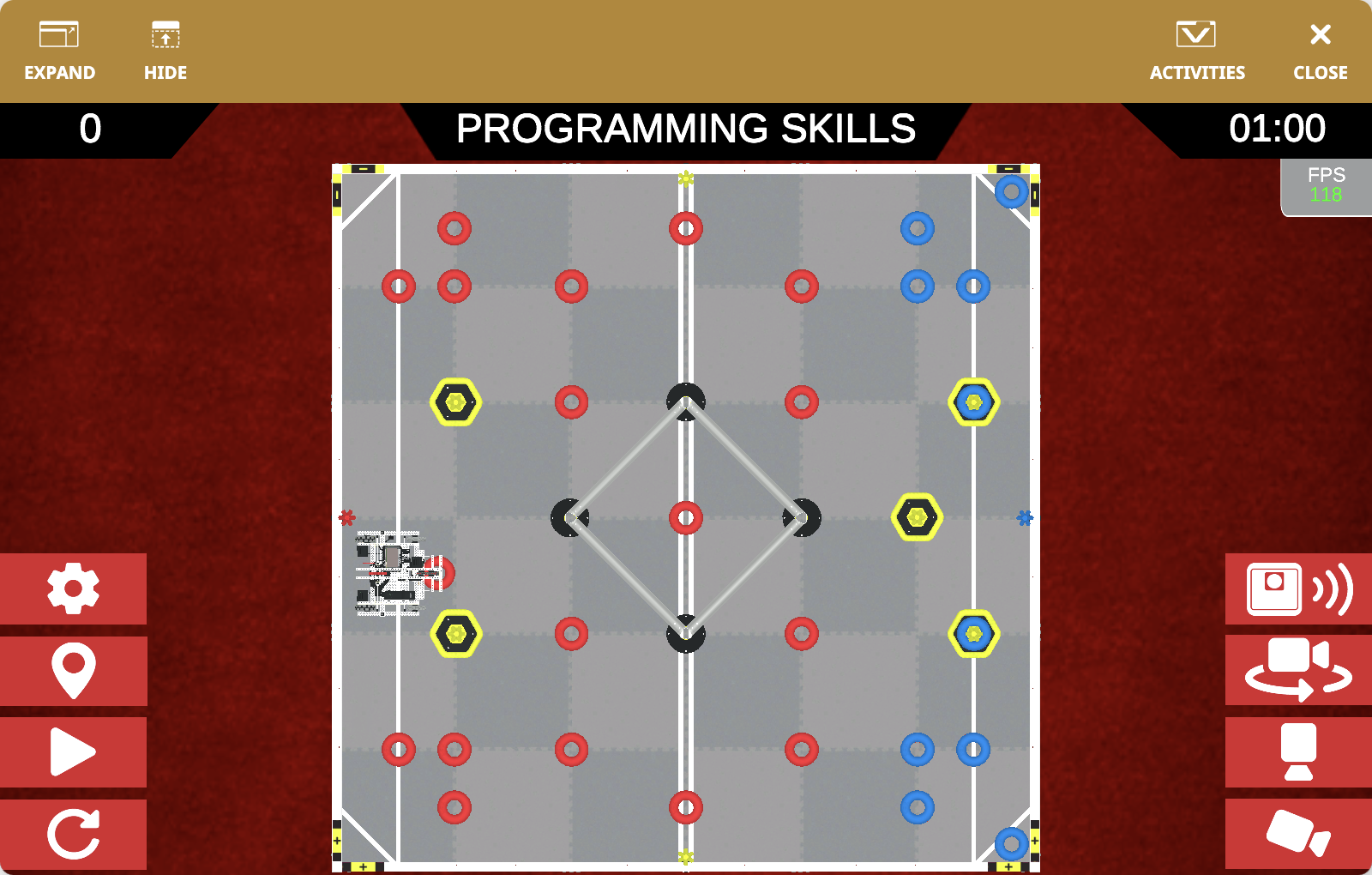

V5 24-25 ഹൈ സ്റ്റേക്ക്സ് പ്ലേഗ്രൗണ്ട് കാണിക്കുന്ന VEXcode VR പ്ലേഗ്രൗണ്ട് വിൻഡോ. GPS-സജ്ജീകരിച്ച മത്സര ഫീൽഡിൽ ആക്സൽ റോബോട്ട് ഒരു കൈയും പുഷറും ഉപയോഗിച്ച് വളയങ്ങൾ കൈകാര്യം ചെയ്യുന്നതായി ഇത് കാണിക്കുന്നു.

സീസണിലെ പ്രോഗ്രാമിംഗ് സ്കിൽസ് ചലഞ്ചിൽ പരമാവധി പോയിന്റുകൾ നേടാൻ ശ്രമിക്കാൻ V5 24-25 ഹൈ സ്റ്റേക്ക്സ് പ്ലേഗ്രൗണ്ട് നിങ്ങളെ അനുവദിക്കുന്നു.

ഫീൽഡ് അവലോകനം#

പ്ലേഗ്രൗണ്ടിന്റെ പ്രീ-മാച്ച് ചെക്ക്‌ലിസ്റ്റ് ഉപയോഗിച്ച് സജ്ജമാക്കാൻ കഴിയുന്ന നാല് വ്യത്യസ്ത ആരംഭ സ്ഥലങ്ങൾ പ്ലേഗ്രൗണ്ടിലുണ്ട്, നിങ്ങൾ ആദ്യമായി പ്ലേഗ്രൗണ്ട് തുറക്കുമ്പോൾ ഇത് ദൃശ്യമാകും.

ഇടതുവശത്ത് പ്രീ-മാച്ച് ചെക്ക്‌ലിസ്റ്റുള്ള ഒരു റോബോട്ടിക് മത്സര ഫീൽഡ്. ആരംഭ സ്ഥാനം "C" ആയി സജ്ജീകരിച്ചിരിക്കുന്നു, A, B, C, D എന്നീ ലേബലുകൾ ഉള്ള ബട്ടണുകൾ തിരഞ്ഞെടുക്കാൻ ലഭ്യമാണ്, ആരംഭ ദിശ "East" ആണ്. പ്രത്യേക താൽപ്പര്യമുള്ള പോയിന്റുകൾ അടയാളപ്പെടുത്തുന്ന "A", "Begin Run", "D" എന്നീ ലേബലുകൾ ഫീൽഡിൽ ദൃശ്യമാണ്. മത്സരം ആരംഭിക്കാൻ "Begin On On" ബട്ടൺ തയ്യാറാണ്.

പ്രോജക്റ്റിന്റെ തുടക്കത്തിൽ റോബോട്ട് അഭിമുഖീകരിക്കുന്ന ദിശ നിങ്ങൾക്ക് ക്രമീകരിക്കാനും കഴിയും.

V5 ഹൈ സ്റ്റേക്ക്സ് പ്ലേഗ്രൗണ്ടിനായുള്ള മത്സരത്തിന് മുമ്പുള്ള ആരംഭ-ദിശ തിരഞ്ഞെടുപ്പ്.

കളിസ്ഥലത്ത് ചുവപ്പും നീലയും നിറങ്ങളിലുള്ള വളയങ്ങളുണ്ട്, കളിസ്ഥലത്തുടനീളമുള്ള മൊബൈൽ ഗോളുകളിൽ സ്ഥാപിക്കുമ്പോൾ അവ പോയിന്റുകൾ നേടും.

ചിത്രത്തിൽ മിനുസമാർന്ന ഘടനയുള്ള ചുവന്ന ഡോണട്ട് ആകൃതിയിലുള്ള ഒരു മോതിരവും അതിന്റെ പ്രതലത്തിൽ VEX ലോഗോയും കൊത്തിവച്ചിരിക്കുന്നു. VEX റോബോട്ടിക്സ് മത്സരങ്ങളിൽ ഉപയോഗിക്കുന്ന ഒരു ഗെയിം പീസാണ് ഈ മോതിരം, മത്സര ഫീൽഡിന്റെ നിർദ്ദിഷ്ട ലക്ഷ്യങ്ങളിലോ പ്രദേശങ്ങളിലോ സ്ഥാപിച്ച് പോയിന്റുകൾ നേടുന്നതിനായി റോബോട്ടുകൾ ഇത് സാധാരണയായി കൈകാര്യം ചെയ്യുന്നു.

ചിത്രത്തിൽ നീല നിറത്തിലുള്ള ഡോണട്ട് ആകൃതിയിലുള്ള ഒരു മോതിരം മിനുസമാർന്ന ഘടനയും അതിന്റെ പ്രതലത്തിൽ VEX ലോഗോ കൊത്തിവച്ചിരിക്കുന്നതുമാണ്. VEX റോബോട്ടിക്സ് മത്സരങ്ങളിൽ ഉപയോഗിക്കുന്ന ഒരു ഗെയിം പീസാണ് ഈ മോതിരം, മത്സര ഫീൽഡിന്റെ നിർദ്ദിഷ്ട ലക്ഷ്യങ്ങളിലോ പ്രദേശങ്ങളിലോ സ്ഥാപിച്ച് പോയിന്റുകൾ നേടുന്നതിനായി റോബോട്ടുകൾ ഇത് സാധാരണയായി കൈകാര്യം ചെയ്യുന്നു.

ചിത്രത്തിൽ മൊബൈൽ ഗോൾ എന്നറിയപ്പെടുന്ന ഒരു VEX റോബോട്ടിക്സ് മത്സര ഘടകം പ്രദർശിപ്പിച്ചിരിക്കുന്നു. VEX ലോഗോ കൊത്തിവച്ചിരിക്കുന്ന മഞ്ഞ ഷഡ്ഭുജാകൃതിയിലുള്ള അടിത്തറയാണ് ഇതിന്റെ സവിശേഷത, ഇത് മഞ്ഞ കോൺ പോലുള്ള ഘടനയുള്ള ഒരു ലംബ തൂണിനെ പിന്തുണയ്ക്കുന്നു.

റോബോട്ടിന്റെ GPS സെൻസർ ഉപയോഗിക്കുന്നതിന് ഫീൽഡ് GPS ഫീൽഡ് കോഡും ഉപയോഗിക്കുന്നു. ഫീൽഡിലെ പ്രധാനപ്പെട്ട സ്ഥലങ്ങളുടെയോ വസ്തുക്കളുടെയോ കോർഡിനേറ്റുകൾക്ക് GPS കോർഡിനേറ്റുകൾ എന്നതിലേക്ക് പോകുക.

റോബോട്ട് അവലോകനം#

V5 24-25 ഹൈ സ്റ്റേക്ക്സ് പ്ലേഗ്രൗണ്ട് VEX V5 ഹീറോ ബോട്ട് ഉപയോഗിക്കുന്നു, Axel.

ജിപിഎസ് കോർഡിനേറ്റുകൾ#

സ്ഥാനം നിർണ്ണയിക്കാൻ GPS ഫീൽഡ് കോഡ് ഉപയോഗിച്ച്, V5 24-25 ഹൈ സ്റ്റേക്ക്സ് പ്ലേഗ്രൗണ്ടിൽ, GPS (ഗെയിം പൊസിഷനിംഗ് സിസ്റ്റം) സെൻസർ (X, Y) കോർഡിനേറ്റുകളും നാവിഗേഷനിലേക്കുള്ള ദിശയും നൽകുന്നു.

ജിപിഎസ് സെൻസർ റോബോട്ടിന്റെ കൃത്യമായ മധ്യഭാഗത്തു നിന്നാണ് അളക്കുന്നത്, ഫീൽഡിന്റെ മധ്യഭാഗം (0, 0) ആയി നിർവചിച്ചിരിക്കുന്നു.

ഗെയിം എലമെന്റുകളുടെ (X, Y) കോർഡിനേറ്റുകൾ#

താഴെ കൊടുത്തിരിക്കുന്ന ചിത്രങ്ങൾ പ്രധാനപ്പെട്ട ഗെയിം ഘടകങ്ങൾക്കായുള്ള GPS കോർഡിനേറ്റുകൾക്കൊപ്പം ഫീൽഡിന്റെ മുകളിൽ നിന്ന് താഴേക്കുള്ള കാഴ്ച കാണിക്കുന്നു.

വാൾ സ്റ്റേക്കുകൾ#

വാൾ സ്റ്റേക്കുകൾ മൈതാനത്തിന്റെ ഇടതും വലതും വശങ്ങളിലായി യഥാക്രമം (-1750, 0), (1750, 0) എന്നിങ്ങനെയാണ്.

ഫീൽഡിന്റെ വാൾ സ്റ്റേക്കുകളുടെ രണ്ട് പ്രത്യേക പോയിന്റുകളിൽ കോർഡിനേറ്റുകൾ അടയാളപ്പെടുത്തിയിരിക്കുന്ന ഒരു VEX റോബോട്ടിക്സ് ഫീൽഡ്: (-1750, 0) ഉം (1750, 0). ഈ പോയിന്റുകൾ പച്ച ഡോട്ടുകളും ലേബലുകളും ഉപയോഗിച്ച് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു. ചുവപ്പ്, നീല വളയങ്ങൾ, ഷഡ്ഭുജാകൃതിയിലുള്ള മഞ്ഞ ഗോളുകൾ എന്നിവയുൾപ്പെടെ വിവിധ ഗെയിം ഘടകങ്ങൾ ഉപയോഗിച്ചാണ് ഫീൽഡ് ക്രമീകരിച്ചിരിക്കുന്നത്.

ഫീൽഡ് കോർണറുകൾ#

കോർണർ മാർക്കർ സ്ഥാനങ്ങൾ:

(-1700, 1700)
(1700, 1700)
(-1700, -1700)
(1700, -1700)

(-1700, 1700), (1700, 1700), (-1700, -1700), (1700, -1700) എന്നീ നാല് പ്രത്യേക കോർണർ കോർഡിനേറ്റുകളുള്ള ഒരു VEX റോബോട്ടിക്സ് ഫീൽഡ്. ഈ കോർഡിനേറ്റുകൾ വൃത്താകൃതിയിലുള്ള മാർക്കറുകളും ലേബലുകളും ഉപയോഗിച്ച് ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്നു, ഇത് ഫീൽഡിന്റെ നാല് കോണുകളുമായി യോജിക്കുന്നു.

ലാഡർ പോസ്റ്റുകൾ#

ലാഡർ പോസ്റ്റ് സ്ഥാനങ്ങൾ:

(0, 600)
(600, 0)
(0, -600)
(-600, 0)

മധ്യഭാഗത്ത് വജ്രത്തിന്റെ ആകൃതിയിലുള്ള ഘടന ഹൈലൈറ്റ് ചെയ്തിരിക്കുന്ന ഒരു VEX റോബോട്ടിക്സ് ഫീൽഡ്. വജ്രത്തിന്റെ ശീർഷകങ്ങളിൽ നാല് നിർദ്ദിഷ്ട കോർഡിനേറ്റുകൾ അടയാളപ്പെടുത്തിയിരിക്കുന്നു: (0, 600), (600, 0), (0, -600), (-600, 0).

ചുവന്ന വളയങ്ങൾ#

റെഡ് റിംഗ് സ്ഥാനങ്ങൾ:

മധ്യഭാഗം: (0, 0)
താഴത്തെ പകുതി (ഇടത്തുനിന്ന് വലത്തോട്ട്):
- (-1500, -1200)
- (-1200, -1500)
- (-1200, -1200)
- (-600, -1200)
- (-600, -600)
- (0, -1500)
- (600, -600)
- (600, -1200)
മുകളിലെ പകുതി (ഇടത്തുനിന്ന് വലത്തോട്ട്):
- (-1500, 1200)
- (-1200, 1500)
- (-1200, 1200)
- (-600, 1200)
- (-600, 600)
- (0, 1500)
- (600, 1200)
- (600, 600)

മധ്യഭാഗത്ത് വജ്ര ആകൃതിയിലുള്ള ഘടന ഹൈലൈറ്റ് ചെയ്തിട്ടുള്ള ഒരു VEX റോബോട്ടിക്സ് ഫീൽഡ്. ഈ മാപ്പ് ഫീൽഡിലെ 23 ചുവന്ന വളയങ്ങളുടെ കോർഡിനേറ്റുകൾ മാത്രം കാണിക്കുന്നു.

നീല വളയങ്ങൾ#

നീല വളയങ്ങൾ ഫീൽഡിന്റെ വലതുവശത്ത് സ്ഥിതിചെയ്യുന്നു:

(1200, -1500)
(1200, -1200)
(1500, -1200)
(1500, 1200)
(1200, 1200)
(1200, 1500)

വിവിധ സ്ഥലങ്ങളിൽ സ്ഥാപിച്ചിരിക്കുന്ന ചുവന്ന വളയങ്ങളും നീല വളയങ്ങളുമുള്ള ഒരു VEX റോബോട്ടിക്സ് ഫീൽഡ്. ഈ മാപ്പ് ഫീൽഡിലെ 10 നീല വളയങ്ങളുടെ മാത്രം കോർഡിനേറ്റുകൾ കാണിക്കുന്നു.

മൊബൈൽ ലക്ഷ്യങ്ങൾ#

മൊബൈൽ ഗോൾ സ്ഥാനങ്ങൾ:

ഇടതുവശം:
- (-1200, -600)
- (-1200, 600)
വലതുവശം:
- (1500, 600)
- (1200, 0)
- (1500, -600)

ചുവന്ന വളയങ്ങളും നീല വളയങ്ങളുമുള്ള ഒരു VEX റോബോട്ടിക്സ് ഫീൽഡ് ഫീൽഡിൽ സ്ഥാപിച്ചിരിക്കുന്നു. ഈ മാപ്പ് ഫീൽഡിലെ 5 മൊബൈൽ ലക്ഷ്യങ്ങളുടെ മാത്രം കോർഡിനേറ്റുകൾ കാണിക്കുന്നു.
