Layar

Perkenalan

Blok Layar mengontrol layar EXP Brain, memungkinkan robot Anda untuk menampilkan teks, angka, dan grafik, serta merespons input sentuhan.

Secara default, font untuk pencetakan ke Brain adalah monospaced kecil yang memiliki 7 baris dan 20 kolom.

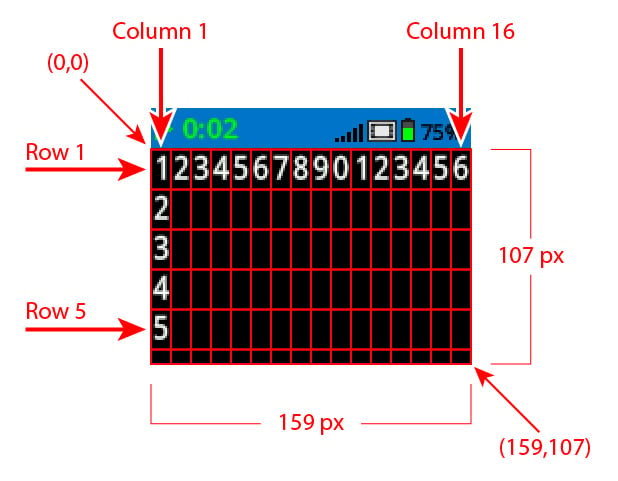

Untuk menggambar, resolusi Brain adalah 159 x 107 piksel.

Berikut adalah daftar blok yang tersedia:

Cetak Kursor – Menampilkan teks dan mengelola kursor cetak.

• cetak di layar – Mencetak teks, angka, atau nilai variabel di layar Brain.

• atur kursor ke baris kolom di layar – Memindahkan kursor ke baris dan kolom tertentu.

• atur kursor ke baris berikutnya di layar – Memindahkan kursor ke kolom 1 pada baris berikutnya.

• hapus baris di layar – Menghapus baris teks tertentu.

• kolom kursor – Melaporkan nomor kolom tempat teks akan dicetak.

• baris kursor – Melaporkan nomor baris tempat teks akan dicetak.

Pengaturan – Ubah tampilan teks dan grafik.

• bersihkan layar – Menghapus semua teks dan gambar dari layar.

• atur font pada layar – Mengubah jenis dan ukuran font untuk tampilan teks.

• atur presisi cetak di layar – Mengatur berapa banyak tempat desimal yang akan ditampilkan saat mencetak angka.

• atur lebar pena di layar – Mengatur ketebalan garis yang digambar dan garis luar bentuk.

• atur warna pena / font di layar – Mengatur warna teks, piksel, garis, dan garis luar bentuk.

• atur warna isi pada layar – Mengatur warna isi untuk bentuk yang digambar.

Menggambar – Buat bentuk, garis, dan grafik di layar Brain.

• gambar piksel di layar – Menggambar satu piksel pada koordinat.

• gambar garis di layar – Menggambar garis antara dua titik.

• gambar persegi panjang di layar – Menggambar persegi panjang menggunakan dua titik sudut.

• gambar lingkaran di layar – Menggambar lingkaran dengan pusat dan jari-jari yang ditentukan.

Cetak Kursor

cetak di layar

Blok tumpukan cetak di layar mencetak teks, angka, atau nilai variabel pada layar Brain di posisi kursor dan font saat ini.

Tampilkan teks di layar Otak

saat dimulai
cetak [VEXcode] di layar ▶

Parameter	Keterangan
nilai	Teks, angka, atau nilai variabel yang akan dicetak di layar.
dan pindahkan kursor ke baris berikutnya	Pilih tanda panah ( ▶ ) untuk memperluas blok menjadi dan atur kursor ke baris berikutnya, sehingga kursor berpindah ke kolom 1 baris berikutnya setelah dicetak.

Contoh

Saat dijalankan, akan menampilkan pesan ‘Halo, Robot!’ pada posisi kursor awal di layar.

saat dimulai
[Display a message at the starting cursor position.]
cetak [Hello, Robot!] di layar ▶

Arahkan kursor ke baris kolom di layar.

Blok tumpukan atur kursor ke baris kolom di layar memindahkan kursor ke baris dan kolom tertentu di layar Brain. Blok cetak di layar berikutnya akan mulai mencetak di lokasi tersebut.

Jumlah baris dan kolom yang dapat ditampilkan dengan nyaman bergantung pada jenis huruf yang dipilih. Dengan jenis huruf monospasi sedang standar, hingga 8 baris dan 13 kolom dapat ditampilkan dengan jelas. Teks yang ditempatkan di luar rentang ini mungkin terpotong atau menjadi sulit dibaca.

Font monospasi memiliki karakter yang semuanya memiliki lebar yang sama, sehingga penempatan teks konsisten. Sebaliknya, font proporsional bervariasi dalam lebar karakter, sehingga beberapa huruf membutuhkan lebih banyak ruang daripada yang lain. Namun, terlepas dari jenis mana yang digunakan, blok tumpukan atur kursor ke baris kolom di layar memposisikan kursor berdasarkan ukuran baris dan kolom, bukan gaya font. Ukuran font dapat disesuaikan menggunakan blok tumpukan atur font di layar.

Atur blok tumpukan kursor

atur kursor ke baris [1] kolom [1] di layar

Parameter	Keterangan
baris	Baris tempat kursor akan dipindahkan.
kolom	Kolom tempat kursor akan dipindahkan.

Contoh

Saat dijalankan, program ini akan memindahkan kursor ke baris 3, kolom 2 di layar dan mencetak ‘Baris 3, Kolom 2’.

saat dimulai
[Display text starting at Row 3 Column 10.]
atur kursor ke baris [3] kolom [10] di layar
cetak [R3, C10] di layar ▶

Pindahkan kursor ke baris berikutnya di layar.

Blok tumpukan atur kursor ke baris berikutnya di layar memindahkan kursor ke kolom 1 pada baris berikutnya di layar Brain.

atur kursor ke blok tumpukan baris berikutnya

atur kursor ke baris berikutnya di layar

Parameter	Keterangan
	Blok ini tidak memiliki parameter.

Contoh

Saat dijalankan, program akan mencetak ‘Baris 1’ di layar, memindahkan kursor ke baris berikutnya, lalu mencetak ‘Baris 2’.

saat dimulai
[Display two lines of text.]
cetak [Line 1] di layar ▶
atur kursor ke baris berikutnya di layar
cetak [Line 2] di layar ▶

hapus baris di layar

Blok tumpukan bersihkan baris di layar membersihkan satu baris teks di layar Brain.

Blok tumpukan baris bersih

bersihkan baris [1] di layar

Parameter	Keterangan
baris	Nomor baris yang akan dihapus.

Contoh

Saat dijalankan, teks akan dicetak dalam dua baris. Baris pertama akan tetap ada, sedangkan baris kedua akan menghilang setelah 3 detik.

saat dimulai
[Only keep the text on row 1.]
cetak [This text stays] di layar ▶
atur kursor ke baris berikutnya di layar
cetak [This text disappears] di layar ▶
tunggu [3] detik
bersihkan baris [2] di layar

kolom kursor

Blok pelapor kolom kursor melaporkan nomor kolom tempat teks akan dicetak sebagai bilangan bulat.

kolom kursor blok pelapor

(kolom kursor)

Parameter	Keterangan
	Blok ini tidak memiliki parameter.

Contoh

Saat dijalankan, program ini akan memindahkan kursor ke baris 3, kolom 2 di layar dan mencetak nomor kolom kursor saat ini.

saat dimulai
[Display the cursor's current column.]
atur kursor ke baris [3] kolom [10] di layar
cetak (kolom kursor) di layar ▶

baris kursor

Blok pelapor baris kursor melaporkan nomor baris tempat teks akan dicetak sebagai bilangan bulat.

baris kursor blok pelapor

(baris kursor)

Parameter	Keterangan
	Blok ini tidak memiliki parameter.

Contoh

Saat dijalankan, program ini akan memindahkan kursor ke baris 6, kolom 2 di layar dan mencetak nomor baris kursor saat ini.

saat dimulai
[Display the cursor's current row.]
atur kursor ke baris [3] kolom [10] di layar
cetak (baris kursor) di layar ▶

Pengaturan

layar bersih

Blok tumpukan bersihkan layar menghapus semua gambar dan teks dari layar Otak.

bersihkan layar tumpukan blok

bersihkan layar

Parameter	Keterangan
	Blok ini tidak memiliki parameter.

Contoh

Saat dijalankan, program ini menggambar lingkaran dengan pusat (120,120) dan jari-jari 40 piksel. Setelah 2 detik, layar akan dibersihkan.

saat dimulai
[Draw a circle, and clear it after 2 seconds.]
gambar lingkaran [120] [120] [40] di layar
tunggu [2] detik
bersihkan layar

mengatur font pada layar

Blok tumpukan set font on screen mengatur font dan ukuran yang digunakan untuk menampilkan teks di layar Brain. Font ini akan berlaku untuk semua teks yang dicetak setelah blok ini dijalankan.

atur blok tumpukan font

atur font ke [monospace v] [sedang v] di layar

Parameter	Keterangan
gaya	Gaya font: monospasi atau proporsional
ukuran	Ukuran font (contoh di bawah): ekstra kecil kecil sedang besar ekstra besar super besar Catatan: Ukuran ekstra kecil dan kecil tidak tersedia untuk font proporsional.

monospasi ekstra kecil	monospasi kecil	monospasi medium
monospaced large	monospasi ekstra besar	monospasi super besar
proporsional sedang	proporsional besar	proporsional ekstra besar
proporsional super besar

Contoh

Saat dijalankan, program ini mengatur font menjadi ‘monospaced extra large’ dan mencetak ‘VEX’ di layar.

saat dimulai
[Display text using a larger font]
atur font ke [monospace v] [ekstra besar v] di layar
cetak [VEX] di layar ▶

Atur presisi pencetakan di layar.

Blok tumpukan set print precision on screen mengatur berapa banyak tempat desimal yang ditampilkan saat angka dicetak di layar Brain. Presisi pencetakan ini akan berlaku untuk semua angka yang dicetak setelah blok ini dijalankan.

atur presisi cetak blok tumpukan

atur presisi cetak ke [0.1 v] di layar

Parameter	Keterangan
presisi	Presisi cetak yang digunakan: 1 0.1 0.01 0.001 Semua Digit

Contoh

Saat dijalankan, pengaturan presisi cetak menjadi dua angka desimal dan mencetak 1/3 sebagai 0,33 di layar.

saat dimulai
[Print 1/3 as 0.33.]
atur presisi cetak ke [0.01 v] di layar
cetak ([1] [math_division v] [3]) di layar ▶

Atur lebar pena di layar.

Blok tumpukan atur lebar pena di layar mengatur ketebalan garis yang digambar dan garis luar bentuk.

atur lebar pena tumpukan blok

atur lebar pena ke [10] di layar

Parameter	Keterangan
lebar	Lebar pena, dalam piksel, dari 0 hingga 32.

Contoh

Saat dijalankan, lebar pena diatur menjadi 10 piksel dan menggambar persegi panjang dengan sudut kiri atas di (20, 20), lebar 75 piksel, dan tinggi 50 piksel.

saat dimulai
[Draw a rectangle with a pen width of 10.]
atur lebar pena ke [10] di layar
gambar persegi panjang [20] [20] [75] [50] di layar

mengatur warna pena/font di layar

Blok tumpukan atur warna pena/font di layar mengatur warna teks, piksel, garis, dan garis luar bentuk.

atur pena / warna font blok tumpukan

atur warna pena / font ke [merah v] di layar

Parameter	Keterangan
warna	Warna pena dan font yang digunakan: merah hijau biru hitam putih kuning oranye ungu sian transparan

Contoh

Saat dijalankan, warna pena diatur menjadi oranye dan menggambar persegi panjang dengan sudut kiri atas di (50, 50), lebar 130 piksel, dan tinggi 60 piksel.

saat dimulai
[Draw a rectangle with orange borders.]
atur warna pena / font ke [oranye v] di layar
gambar persegi panjang [20] [20] [75] [50] di layar

mengatur warna isian pada layar

Blok tumpukan atur warna isi pada layar mengatur warna isi yang digunakan saat bentuk digambar.

atur warna isi tumpukan blok

atur warna isian ke [merah v] di layar

Parameter	Keterangan
warna	Warna isian yang akan digunakan: merah hijau biru hitam putih kuning oranye ungu sian transparan

Contoh

Saat dijalankan, warna isian diatur menjadi ungu dan menggambar sebuah persegi panjang. Persegi panjang tersebut berada di koordinat (50, 130) dengan lebar 100 piksel dan tinggi 60 piksel.

saat dimulai
[Draw a purple rectangle.]
atur warna isian ke [ungu v] di layar
gambar persegi panjang [20] [20] [75] [50] di layar

Menggambar

menggambar piksel di layar

Blok tumpukan gambar piksel di layar menggambar satu piksel pada koordinat x dan y yang dipilih menggunakan warna pena saat ini.

gambar blok tumpukan piksel

gambar piksel [0] [0] di layar

Parameter	Keterangan
X	Koordinat x untuk menggambar piksel dari 0 hingga 159.
y	Koordinat y untuk menggambar piksel dari 0 hingga 107.

Contoh

Saat dijalankan, akan menggambar sebuah piksel di tengah layar pada koordinat (120, 120).

saat dimulai
[Draw the pixels marking the corners of a square.]
gambar piksel [50] [50] di layar
gambar piksel [50] [75] di layar
gambar piksel [75] [50] di layar
gambar piksel [75] [75] di layar

menggambar garis di layar

Blok tumpukan gambar garis di layar menggambar garis dari koordinat layar pertama (x1, y1) ke koordinat layar kedua (x2, y2) menggunakan lebar pena dan warna pena saat ini.

gambar garis tumpukan blok

gambar garis [0] [0] [10] [10] di layar

Parameter	Keterangan
x1	Koordinat x dalam piksel dari awal garis, dari 0 hingga 159.
tahun 1	Koordinat y dalam piksel dari awal garis, dari 0 hingga 107.
x2	Koordinat x dalam piksel dari ujung garis antara 0 hingga 159.
tahun ke-2	Koordinat y dalam piksel dari ujung garis dari 0 hingga 107.

Contoh

Saat dijalankan, program ini akan menggambar garis diagonal dari pojok kiri atas (0, 0) ke pojok kanan bawah (159, 107) layar.

saat dimulai
[Draw a line from the top left to bottom right of the screen.]
gambar garis [0] [0] [159] [107] di layar

menggambar persegi panjang di layar

Blok tumpukan gambar persegi panjang di layar menggambar persegi panjang menggunakan lebar pena, warna pena, dan warna isi saat ini.

gambar persegi panjang tumpukan balok

gambar persegi panjang [0] [0] [10] [10] di layar

Parameter	Keterangan
X	Koordinat x dalam piksel dari sudut kiri atas persegi panjang, dari 0 hingga 159.
y	Koordinat y dalam piksel dari sudut kiri atas persegi panjang, dari 0 hingga 107.
lebar	Lebar persegi panjang dalam piksel.
tinggi	Tinggi persegi panjang dalam piksel.

Contoh

Saat dijalankan, program ini menggambar persegi panjang di layar dengan sudut kiri atas di (20, 20), lebar 80 piksel, dan tinggi 30 piksel.

saat dimulai
[Draw a rectangle on the screen.]
gambar persegi panjang [20] [20] [80] [30] di layar

menggambar lingkaran di layar

Blok tumpukan gambar lingkaran di layar menggambar lingkaran menggunakan lebar pena, warna pena, dan warna isi saat ini.

gambar lingkaran tumpuk balok

gambar lingkaran [0] [0] [10] di layar

Parameter	Keterangan
X	Koordinat x dalam piksel dari pusat lingkaran, dari 0 hingga 159.
y	Koordinat y dalam piksel dari pusat lingkaran, dari 0 hingga 107.
radius	Jari-jari lingkaran dalam piksel.

Contoh

Saat dijalankan, program ini menggambar lingkaran di layar dengan pusat di (80, 50) dan jari-jari 20 piksel.

saat dimulai
[Draw a circle on the screen.]
gambar lingkaran [80] [50] [20] di layar
