Ekrāns

Ievads

Ekrāna bloki kontrolē EXP Brain ekrānu, ļaujot robotam rādīt tekstu, skaitļus un grafiku, kā arī reaģēt uz skārienevadi.

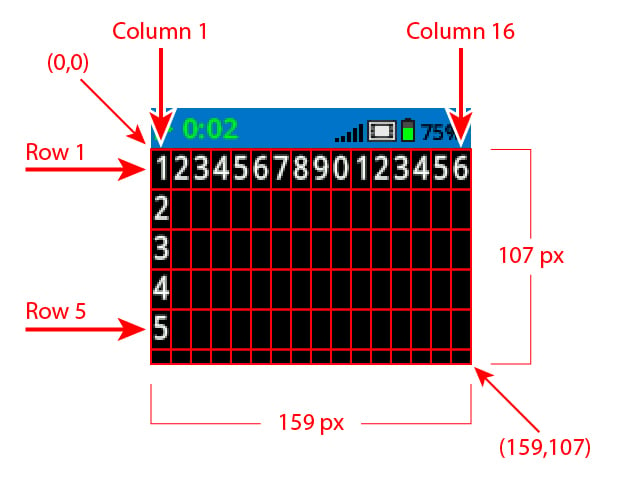

Pēc noklusējuma fonts drukāšanai uz Brain ir vienas atstarpes mazs, kam ir 7 rindas un 20 kolonnas.

Zīmēšanai smadzeņu izšķirtspēja ir 159 x 107 pikseļi.

Zemāk ir pieejamo bloku saraksts:

Kursora drukāšana — attēlot tekstu un pārvaldīt drukāšanas kursoru.

• print on screen – Izdrukā tekstu, skaitļus vai mainīgo vērtības smadzeņu ekrānā.

• iestatīt kursoru uz rindas un kolonnas ekrānā – Pārvieto kursoru uz konkrētu rindu un kolonnu.

• iestatīt kursoru uz nākamo ekrāna rindu – Pārvieto kursoru uz nākamās rindas 1. kolonnu.

• notīrīt rindu ekrānā – Notīra noteiktu teksta rindu.

• kursora kolonna – Norāda kolonnas numuru, kurā tiks drukāts teksts.

• cursor row – Norāda rindas numuru, kurā tiks drukāts teksts.

Iestatījumi — mainiet teksta un grafikas izskatu.

• notīrīt ekrānu – Izdzēš visu tekstu un zīmējumus no ekrāna.

• iestatīt fontu ekrānā – Maina teksta attēlošanas fonta veidu un lielumu.

• iestatīt drukas precizitāti ekrānā – Iestata, cik decimālzīmju jāparāda, drukājot skaitļus.

• iestatīt pildspalvas platumu ekrānā – Iestata zīmēto līniju un formu kontūru biezumu.

• iestatīt pildspalvas/fonta krāsu ekrānā – Iestata teksta, pikseļu, līniju un formu kontūru krāsu.

• iestatīt aizpildījuma krāsu ekrānā – Iestata zīmēto formu aizpildījuma krāsu.

Zīmēt — veidojiet formas, līnijas un grafiku Brain ekrānā.

• zīmēt pikseli uz ekrāna – Uzzīmē vienu pikseli noteiktā koordinātā.

• uzzīmēt līniju uz ekrāna – Novelk līniju starp diviem punktiem.

• zīmēt taisnstūri uz ekrāna – Zīmē taisnstūri, izmantojot divus stūra punktus.

• uzzīmēt apli uz ekrāna – Uzzīmē apli ar noteiktu centru un rādiusu.

Kursora drukāšana

drukāt uz ekrāna

Izdrukāt uz ekrāna steka bloks izdrukā tekstu, skaitļus vai mainīgās vērtības Brain ekrānā pašreizējā kursora pozīcijā un ar fontu.

Attēlot tekstu smadzeņu ekrānā

kad sākts
drukāt [VEXcode] ekrānā ▶

Parametri	Apraksts
vērtība	Teksts, skaitlis vai mainīgā vērtība, kas jāizdrukā ekrānā.
un novietojiet kursoru uz nākamo rindu	Atlasiet bultiņu (▶), lai izvērstu bloku, piemēram, un novietotu kursoru uz nākamo rindu, lai kursors pēc drukāšanas pārvietotos uz nākamās rindas 1. kolonnu.

Piemērs

Pēc palaišanas kursora sākuma pozīcijā ekrānā tiek parādīts ziņojums “Sveiks, robot!”.

kad sākts
[Display a message at the starting cursor position.]
drukāt [Hello, Robot!] ekrānā ▶

Iestatiet kursoru uz rindas kolonnu ekrānā

Steka bloks iestatīt kursoru uz rindas un kolonnas ekrānu pārvieto kursoru uz noteiktu rindu un kolonnu Brain ekrānā. Nākamais bloks izdrukāt uz ekrāna sāks drukāšanu šajā vietā.

Cik rindas un kolonnas var ērti ievietot, ir atkarīgs no izvēlētā fonta. Ar noklusējuma vienrindu vidēja lieluma fontu var skaidri attēlot līdz 8 rindām un 13 kolonnām. Teksts, kas novietots ārpus šī diapazona, var tikt nogriezts vai kļūt grūti lasāms.

Vienrindas fontiem ir vienāda platuma rakstzīmes, padarot teksta izvietojumu vienmērīgu. Turpretī proporcionālajiem fontiem ir atšķirīgs rakstzīmju platums, tāpēc daži burti aizņem vairāk vietas nekā citi. Tomēr neatkarīgi no izmantotā tipa, steka bloks iestatīt kursoru rindas un kolonnas secībā pozicionē kursoru, pamatojoties uz rindas un kolonnas lielumu, nevis fonta stilu. Fonta lielumu var pielāgot, izmantojot steka bloku iestatīt fontu ekrānā.

Iestatīt kursora steka bloku

iestatīt kursoru uz rindu [1] kolonnu [1] ekrānā

Parametri	Apraksts
rinda	Rinda, uz kuru jāpārvieto kursors.
kolonna	Kolonna, uz kuru jāpārvieto kursors.

Piemērs

Pēc palaišanas kursors tiek pārvietots uz 3. rindas 2. kolonnu ekrānā un tiek izdrukāts “3. rinda, 2. kolonna”.

kad sākts
[Display text starting at Row 3 Column 10.]
iestatīt kursoru uz rindu [3] kolonnu [10] ekrānā
drukāt [R3, C10] ekrānā ▶

novietot kursoru uz nākamo rindu ekrānā

Kaudzītes bloks iestatīt kursoru uz nākamo ekrāna rindu pārvieto kursoru uz 1. kolonnu nākamajā rindā Brain ekrānā.

iestatīt kursoru uz nākamo rindu kaudzītes bloku

pāriet uz nākamo rindu ekrānā

Parametri	Apraksts
	Šim blokam nav parametru.

Piemērs

Pēc palaišanas ekrānā tiek izdrukāts “1. rinda”, kursors tiek pārvietos uz nākamo rindu un pēc tam tiek izdrukāts “2. rinda”.

kad sākts
[Display two lines of text.]
drukāt [Line 1] ekrānā ▶
pāriet uz nākamo rindu ekrānā
drukāt [Line 2] ekrānā ▶

notīrīt rindu ekrānā

Kaudzītes bloks notīrīt rindu ekrānā notīra teksta rindu Brain ekrānā.

Notīrīt rindu kaudzītes bloku

notīrīt rindu [1] ekrānā

Parametri	Apraksts
rinda	Notīrāmā rindas numurs.

Piemērs

Pēc palaišanas teksts tiek drukāts divās rindās. Pirmā rinda paliek, bet otrā rinda pazūd pēc 3 sekundēm.

kad sākts
[Only keep the text on row 1.]
drukāt [This text stays] ekrānā ▶
pāriet uz nākamo rindu ekrānā
drukāt [This text disappears] ekrānā ▶
gaidīt [3] sekundes
notīrīt rindu [2] ekrānā

kursora kolonna

Kursora kolonnas ziņotāja bloks ziņo kolonnas numuru, kurā teksts tiks drukāts kā vesels skaitlis.

kursora kolonnas reportiera bloks

(kursora kolonna)

Parametri	Apraksts
	Šim blokam nav parametru.

Piemērs

Pēc palaišanas kursors tiek pārvietots uz 3. rindas 2. kolonnu ekrānā un tiek izdrukāts pašreizējās kursora kolonnas numurs.

kad sākts
[Display the cursor's current column.]
iestatīt kursoru uz rindu [3] kolonnu [10] ekrānā
drukāt (kursora kolonna) ekrānā ▶

kursora rinda

Kursora rindas ziņotāja bloks ziņo rindas numuru, kurā teksts tiks drukāts kā vesels skaitlis.

kursora rindas reportiera bloks

(kursora rinda)

Parametri	Apraksts
	Šim blokam nav parametru.

Piemērs

Pēc palaišanas kursors tiek pārvietots uz 6. rindas 2. kolonnu ekrānā un tiek izdrukāts pašreizējās kursora rindas numurs.

kad sākts
[Display the cursor's current row.]
iestatīt kursoru uz rindu [3] kolonnu [10] ekrānā
drukāt (kursora rinda) ekrānā ▶

Iestatījumi

skaidrs ekrāns

Notīrīt ekrānu steka bloks notīra visus zīmējumus un tekstu no Brain ekrāna.

notīrīt ekrāna kaudzes bloku

notīrīt ekrānu

Parametri	Apraksts
	Šim blokam nav parametru.

Piemērs

Startējot, uzzīmē apli ar centru (120,120) un rādiusu 40 pikseļi. Pēc 2 sekundēm ekrāns tiek notīrīts.

kad sākts
[Draw a circle, and clear it after 2 seconds.]
zīmēt apli [120] [120] [40] ekrānā
gaidīt [2] sekundes
notīrīt ekrānu

iestatīt fontu ekrānā

Steka bloks iestatīt fontu ekrānā iestata fontu un izmēru, kas tiek izmantots teksta attēlošanai Brain ekrānā. Šis fonts tiks lietots visam tekstam, kas tiek drukāts pēc šī bloka izpildes.

iestatīt fontu steka bloku

iestatīt fontu uz [vienplatuma v] [vidējs v] ekrānā

Parametri	Apraksts
stils	Fonta stils: vienas atstarpes vai proporcionāls
izmērs	Fonta lielums (piemēri zemāk): ļoti mazs mazs vidējs liels ļoti liels ļoti liels Piezīme: Proporcionāliem fontiem nav pieejami īpaši mazi un mazi izmēri.

ļoti mazs, ar vienādu atstarpi	mazs, ar vienādu atstarpi	vienrindas vidējs
liels ar vienādu atstarpi	ļoti liels, vienrindu atstarpes burts	ļoti liels, vienrindu izvietojums
proporcionāls vidējs	proporcionāli liels	proporcionāli īpaši liels
proporcionāls super liels

Piemērs

Startējot, fonts tiek iestatīts uz “monospaced extra large” un ekrānā tiek parādīts “VEX”.

kad sākts
[Display text using a larger font]
iestatīt fontu uz [vienplatuma v] [ļoti liels v] ekrānā
drukāt [VEX] ekrānā ▶

iestatīt drukas precizitāti uz ekrāna

Steka bloks iestatīt drukas precizitāti ekrānā nosaka, cik decimālzīmju tiek rādītas, drukājot skaitļus Brain ekrānā. Šī drukas precizitāte attieksies uz visiem skaitļiem, kas tiek drukāti pēc šī bloka izpildes.

iestatīt drukas precizitātes kaudzes bloku

iestatīt drukāšanas precizitāti uz [0.1 v] ekrānā

Parametri	Apraksts
precizitāte	Izmantojamā drukas precizitāte: 1 0,1 0,01 0,001 Visi cipari

Piemērs

Startējot, drukas precizitāte tiek iestatīta uz divām zīmēm aiz komata un ekrānā tiek izdrukāta 1/3 kā 0,33.

kad sākts
[Print 1/3 as 0.33.]
iestatīt drukāšanas precizitāti uz [0.01 v] ekrānā
drukāt ([1] [math_division v] [3]) ekrānā ▶

iestatīt pildspalvas platumu ekrānā

Kaudzītes bloks iestatīt pildspalvas platumu ekrānā iestata zīmēto līniju un formu kontūru biezumu.

iestatīt pildspalvas platuma kaudzes bloku

iestatīt pildspalvas platumu uz [10] ekrānā

Parametri	Apraksts
platums	Pildspalvas platums pikseļos no 0 līdz 32.

Piemērs

Startēšanas laikā tiek iestatīts pildspalvas platums uz 10 pikseļiem un uzzīmēts taisnstūris ar augšējo kreiso stūri (20, 20), platumu 75 pikseļi un augstumu 50 pikseļi.

kad sākts
[Draw a rectangle with a pen width of 10.]
iestatīt pildspalvas platumu uz [10] ekrānā
zīmēt taisnstūri [20] [20] [75] [50] ekrānā

iestatīt pildspalvas/fonta krāsu ekrānā

Kaudzītes bloks iestatīt pildspalvas/fonta krāsu ekrānā iestata teksta, pikseļu, līniju un formu kontūru krāsu.

iestatīt pildspalvas/fonta krāsu kaudzes bloku

iestatīt pildspalvas / fonta krāsu uz [sarkans v] ekrānā

Parametri	Apraksts
krāsa	Izmantojamā pildspalvas un fonta krāsa: sarkans zaļš zils melns balts dzeltens oranžs violets ciāna caurspīdīgs

Piemērs

Startējot, pildspalvas krāsa tiek iestatīta uz oranžu un tiek uzzīmēts taisnstūris ar augšējo kreiso stūri (50, 50), platumu 130 pikseļi un augstumu 60 pikseļi.

kad sākts
[Draw a rectangle with orange borders.]
iestatīt pildspalvas / fonta krāsu uz [oranžs v] ekrānā
zīmēt taisnstūri [20] [20] [75] [50] ekrānā

iestatīt aizpildījuma krāsu ekrānā

Kaudzītes bloks iestatīt aizpildījuma krāsu ekrānā iestata aizpildījuma krāsu, kas tiek izmantota, zīmējot formas.

iestatīt aizpildījuma krāsu kaudzītes blokam

iestatīt aizpildījuma krāsu uz [sarkans v] ekrānā

Parametri	Apraksts
krāsa	Izmantojamā aizpildījuma krāsa: sarkans zaļš zils melns balts dzeltens oranžs violets ciāna caurspīdīgs

Piemēri

Startējot, aizpildījuma krāsa tiek iestatīta uz violetu un tiek uzzīmēts taisnstūris. Tas atrodas koordinātēs (50, 130), platums ir 100 pikseļi un augstums 60 pikseļi.

kad sākts
[Draw a purple rectangle.]
iestatīt aizpildījuma krāsu uz [violets v] ekrānā
zīmēt taisnstūri [20] [20] [75] [50] ekrānā

Zīmēt

zīmēt pikseļus uz ekrāna

Steka bloks zīmēt pikseļu uz ekrāna uzzīmē vienu pikseli atlasītajā x un y koordinātē, izmantojot pašreizējo pildspalvas krāsu.

zīmēt pikseļu kaudzes bloku

zīmēt pikseļi [0] [0] ekrānā

Parametri	Apraksts
x	X koordināta pikseļa zīmēšanai no 0 līdz 159.
y	Y koordināta pikseļa zīmēšanai no 0 līdz 107.

Piemērs

Startējot, ekrāna centrā koordinātēs (120, 120) tiek uzzīmēts pikselis.

kad sākts
[Draw the pixels marking the corners of a square.]
zīmēt pikseļi [50] [50] ekrānā
zīmēt pikseļi [50] [75] ekrānā
zīmēt pikseļi [75] [50] ekrānā
zīmēt pikseļi [75] [75] ekrānā

zīmēt līniju uz ekrāna

Steka bloks zīmēt līniju uz ekrāna zīmē līniju no pirmās ekrāna koordinātas (x1, y1) uz otro ekrāna koordinātu (x2, y2), izmantojot pašreizējos pildspalvas platumu un pildspalvas krāsu.

zīmēt līniju kaudzes bloku

zīmēt līniju [0] [0] [10] [10] ekrānā

Parametri	Apraksts
x1	Līnijas sākuma x koordināta pikseļos no 0 līdz 159.
y1	Līnijas sākuma y koordināta pikseļos no 0 līdz 107.
x2	Līnijas beigu x koordināta pikseļos no 0 līdz 159.
y2	Līnijas beigu y koordināta pikseļos no 0 līdz 107.

Piemērs

Startējot, novelk diagonālu līniju no ekrāna augšējā kreisā stūra (0, 0) līdz apakšējam labajam stūrim (159, 107).

kad sākts
[Draw a line from the top left to bottom right of the screen.]
zīmēt līniju [0] [0] [159] [107] ekrānā

uzzīmēt taisnstūri uz ekrāna

Steka bloks uzzīmēt taisnstūri uz ekrāna zīmē taisnstūri, izmantojot pašreizējos pildspalvas platumu, pildspalvas krāsu un aizpildījuma krāsu.

zīmēt taisnstūra kaudzes bloku

zīmēt taisnstūri [0] [0] [10] [10] ekrānā

Parametri	Apraksts
x	Taisnstūra augšējā kreisā stūra x koordināta pikseļos no 0 līdz 159.
y	Taisnstūra augšējā kreisā stūra y koordināta pikseļos no 0 līdz 107.
platums	Taisnstūra platums pikseļos.
augstums	Taisnstūra augstums pikseļos.

Piemērs

Startējot, ekrānā tiek uzzīmēts taisnstūris ar augšējo kreiso stūri (20, 20), platumu 80 pikseļi un augstumu 30 pikseļi.

kad sākts
[Draw a rectangle on the screen.]
zīmēt taisnstūri [20] [20] [80] [30] ekrānā

uzzīmēt apli uz ekrāna

Steka bloks uzzīmēt apli uz ekrāna zīmē apli, izmantojot pašreizējos pildspalvas platumu, pildspalvas krāsu un aizpildījuma krāsu.

zīmēt apļa kaudzes bloku

zīmēt apli [0] [0] [10] ekrānā

Parametri	Apraksts
x	Apļa centra x koordināta pikseļos no 0 līdz 159.
y	Apļa centra y koordināta pikseļos no 0 līdz 107.
rādiuss	Apļa rādiuss pikseļos.

Piemērs

Startējot, uz ekrāna uzzīmē apli ar centru (80, 50) un rādiusu 20 pikseļi.

kad sākts
[Draw a circle on the screen.]
zīmēt apli [80] [50] [20] ekrānā
