Skärm

Introduktion

Skärmblocken styr EXP-hjärnans skärm, vilket gör att din robot kan visa text, siffror och grafik, och reagera på beröringsinmatning.

Som standard är teckensnittet för utskrift till Brain monospaced small vilket har 7 rader och 20 kolumner.

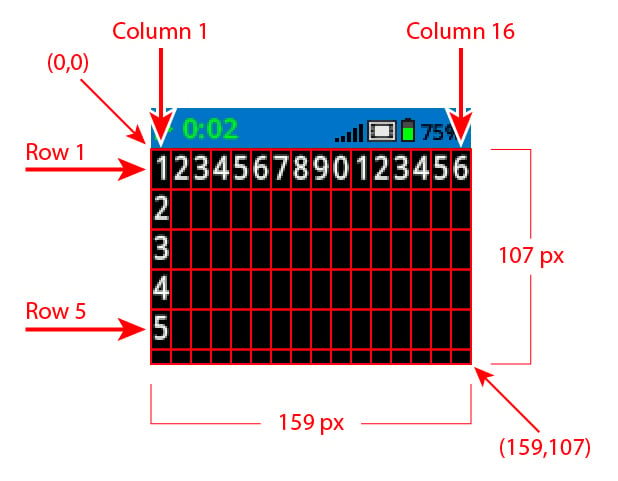

För ritning är hjärnans upplösning 159 x 107 pixlar.

Nedan följer en lista över tillgängliga block:

Markörutskrift – Visa text och hantera utskriftsmarkören.

• skriv ut på skärmen – Skriver ut text, siffror eller variabelvärden på hjärnskärmen.

• ställ markören till rad/kolumn på skärmen – Flyttar markören till en specifik rad och kolumn.

• ställ markören till nästa rad på skärmen – Flyttar markören till kolumn 1 på nästa rad.

• rensa rad på skärmen – Rensar en specifik textrad.

• markörkolumn – Anger kolumnnumret där texten kommer att skrivas ut.

• markörrad – Anger radnumret där texten kommer att skrivas ut.

Inställningar – Ändra utseendet på text och grafik.

• rensa skärmen – Raderar all text och alla teckningar från skärmen.

• ställ in teckensnitt på skärmen – Ändrar teckensnittstyp och storlek för textvisning.

• ställ in utskriftsprecision på skärmen – Anger hur många decimaler som ska visas vid utskrift av siffror.

• ställ in pennbredd på skärmen – Ställer in tjockleken på ritade linjer och formens konturer.

• ställ in penn-/teckensnittsfärg på skärmen – Ställer in färgen på text, pixlar, linjer och konturer.

• ställ in fyllningsfärg på skärmen – Ställer in fyllningsfärgen för ritade former.

Rita – Skapa former, linjer och grafik på hjärnskärmen.

• rita pixel på skärmen – Ritar en enskild pixel vid en koordinat.

• rita linje på skärmen – Ritar en linje mellan två punkter.

• rita rektangel på skärmen – Ritar en rektangel med hjälp av två hörnpunkter.

• rita cirkel på skärmen – Ritar en cirkel med ett definierat centrum och en definierad radie.

Markörutskrift

utskrift på skärm

Stackblocket skriv ut på skärmen skriver ut text, siffror eller variabelvärden på hjärnskärmen vid aktuell markörposition och teckensnitt.

Visa text på hjärnskärmen

när startad
skriv ut [VEXcode] på skärmen ▶

Parametrar	Beskrivning
värde	Texten, talet eller variabelvärdet som ska skrivas ut på skärmen.
och placera markören på nästa rad	Välj pilen (▶) för att expandera blocket och säga och placera markören på nästa rad, så att markören flyttas till kolumn 1 på nästa rad efter utskrift.

Exempel

När den startas visas meddelandet “Hello, Robot!” vid markörens startposition på skärmen.

när startad
[Display a message at the starting cursor position.]
skriv ut [Hello, Robot!] på skärmen ▶

placera markören på radkolumnen på skärmen

Blocket ställ markören till rad/kolumn på skärmen flyttar markören till en specifik rad och kolumn på hjärnskärmen. Nästa block skriv ut på skärmen börjar skrivas ut på den platsen.

Hur många rader och kolumner som bekvämt får plats beror på det valda teckensnittet. Med standardteckensnittet med fast radavstånd i mellanstorlek kan upp till 8 rader och 13 kolumner visas tydligt. Text som placeras utanför detta intervall kan bli avklippt eller svårläst.

Monospaced-teckensnitt har tecken som alla har samma bredd, vilket gör textplaceringen konsekvent. Däremot varierar proportionella teckensnitt i teckenbredd, så vissa bokstäver tar upp mer utrymme än andra. Oavsett vilken typ som används placerar stapelblocket ställ markören till rad/kolumn på skärmen markören baserat på rad- och kolumnstorlek, inte teckensnittsstil. Teckenstorleken kan justeras med stapelblocket ställ teckensnitt på skärmen.

Ställ in markörens stackblock

ställ markör på rad [1] kolumn [1] på skärmen

Parametrar	Beskrivning
rad	Raden att flytta markören till.
kolumn	Kolumnen att flytta markören till.

Exempel

När den startas flyttas markören till rad 3, kolumn 2 på skärmen och ‘Rad 3, kolumn 2’ skrivs ut.

när startad
[Display text starting at Row 3 Column 10.]
ställ markör på rad [3] kolumn [10] på skärmen
skriv ut [R3, C10] på skärmen ▶

placera markören på nästa rad på skärmen

Stapelblocket ställ markören till nästa rad på skärmen flyttar markören till kolumn 1 på nästa rad på hjärnskärmen.

ställ markören till nästa radstapelblock

flytta markör till nästa rad på skärmen

Parametrar	Beskrivning
	Det här blocket har inga parametrar.

Exempel

När den startas skrivs ‘Rad 1’ ut på skärmen, markören flyttas till nästa rad och sedan skrivs ‘Rad 2’ ut.

när startad
[Display two lines of text.]
skriv ut [Line 1] på skärmen ▶
flytta markör till nästa rad på skärmen
skriv ut [Line 2] på skärmen ▶

rensa raden på skärmen

Stackblocket rensa rad på skärmen rensar en textrad på hjärnskärmen.

Rensa radstackblock

rensa rad [1] på skärmen

Parametrar	Beskrivning
rad	Radnumret som ska rensas.

Exempel

När programmet startas skrivs texten ut på två rader. Den första raden finns kvar, medan den andra raden försvinner efter 3 sekunder.

när startad
[Only keep the text on row 1.]
skriv ut [This text stays] på skärmen ▶
flytta markör till nästa rad på skärmen
skriv ut [This text disappears] på skärmen ▶
vänta [3] sekunder
rensa rad [2] på skärmen

markörkolumn

Reporterblocket markörkolumn rapporterar kolumnnumret där texten kommer att skrivas ut som ett heltal.

markörkolumnreporterblock

(markörkolumn)

Parametrar	Beskrivning
	Det här blocket har inga parametrar.

Exempel

När den startas flyttas markören till rad 3, kolumn 2 på skärmen och markörens aktuella kolumnnummer skrivs ut.

när startad
[Display the cursor's current column.]
ställ markör på rad [3] kolumn [10] på skärmen
skriv ut (markörkolumn) på skärmen ▶

markörrad

Reporterblocket markörrad rapporterar radnumret där texten kommer att skrivas ut som ett heltal.

markörradsreporterblock

(markörrad)

Parametrar	Beskrivning
	Det här blocket har inga parametrar.

Exempel

När den startas flyttas markören till rad 6, kolumn 2 på skärmen och markörens aktuella radnummer skrivs ut.

när startad
[Display the cursor's current row.]
ställ markör på rad [3] kolumn [10] på skärmen
skriv ut (markörrad) på skärmen ▶

Inställningar

rensa skärmen

Stackblocket rensa skärmen rensar alla teckningar och text från hjärnskärmen.

rensa skärmstackblocket

rensa skärm

Parametrar	Beskrivning
	Det här blocket har inga parametrar.

Exempel

När den startas ritas en cirkel med centrum (120,120) och radie 40 pixlar. Efter 2 sekunder rensas skärmen.

när startad
[Draw a circle, and clear it after 2 seconds.]
rita cirkel [120] [120] [40] på skärmen
vänta [2] sekunder
rensa skärm

ställ in teckensnitt på skärmen

Blocket ställ in teckensnitt på skärmen anger teckensnitt och storlek som används för att visa text på hjärnskärmen. Detta teckensnitt kommer att gälla för all text som skrivs ut efter att det här blocket körts.

ange teckensnittsblock

ställ in teckensnitt till [monospace v] [medium v] på skärmen

Parametrar	Beskrivning
stil	Typsnittsstilen: monospaced eller proportionell
storlek	Teckenstorleken (exempel nedan): extra liten liten mellan stor extra stor superstor Obs: Extra liten och liten storlek är inte tillgänglig för proportionella teckensnitt.

extra liten med fast radavstånd	liten med fast radavstånd	monospaced medium
stor med fast radavstånd	extra stor med fast radavstånd	superstor med fast radavstånd
proportionellt medium	proportionell stor	proportionell extra stor
proportionell superstor

Exempel

När programmet startas, ställer det in teckensnittet till ‘monospaced extra large’ och skriver ut ‘VEX’ på skärmen.

när startad
[Display text using a larger font]
ställ in teckensnitt till [monospace v] [extra stor v] på skärmen
skriv ut [VEX] på skärmen ▶

ställ in utskriftsprecision på skärmen

Blocket ställ in utskriftsprecision på skärmen anger hur många decimaler som visas när tal skrivs ut på hjärnskärmen. Denna utskriftsprecision gäller för alla tal som skrivs ut efter att det här blocket körts.

ställ in utskriftsprecisionsstapelblock

ställ in utskriftsprecision till [0.1 v] på skärmen

Parametrar	Beskrivning
precision	Utskriftsnoggrannheten att använda: 1 0,1 0,01 0,001 Alla siffror

Exempel

När den startas ställs utskriftsprecisionen in på två decimaler och 1/3 skrivs ut som 0,33 på skärmen.

när startad
[Print 1/3 as 0.33.]
ställ in utskriftsprecision till [0.01 v] på skärmen
skriv ut ([1] [math_division v] [3]) på skärmen ▶

ställ in pennbredd på skärmen

Stapelblocket ställ in pennbredd på skärmen anger tjockleken på ritade linjer och formerkunder.

ställ in pennbreddstapelblock

ställ in pennbredd till [10] på skärmen

Parametrar	Beskrivning
bredd	Pennans bredd, i pixlar, från 0 till 32.

Exempel

När den startas, ställer pennans bredd in på 10 pixlar och ritar en rektangel med det övre vänstra hörnet vid (20, 20), bredd 75 pixlar och höjd 50 pixlar.

när startad
[Draw a rectangle with a pen width of 10.]
ställ in pennbredd till [10] på skärmen
rita rektangel [20] [20] [75] [50] på skärmen

ställ in penn-/teckensnittsfärg på skärmen

Stapelblocket ställ in penn-/teckensnittsfärg på skärmen anger färgen på text, pixlar, linjer och formerkunder.

ställ in penna/teckensnittsfärgstapelblock

ställ in penn-/teckensnittsfärg till [röd v] på skärmen

Parametrar	Beskrivning
färg	Penn- och teckenfärg att använda: röd grön blå svart vit gul orange lila cyan transparent

Exempel

När den startas, ställs pennans färg in på orange och en rektangel ritas med det övre vänstra hörnet vid (50, 50), bredd 130 pixlar och höjd 60 pixlar.

när startad
[Draw a rectangle with orange borders.]
ställ in penn-/teckensnittsfärg till [orange v] på skärmen
rita rektangel [20] [20] [75] [50] på skärmen

ställ in fyllningsfärg på skärmen

Stapelblocket ställ in fyllningsfärg på skärmen anger fyllningsfärgen som används när former ritas.

ange fyllningsfärgsstapelblock

ställ in fyllnadsfärg till [röd v] på skärmen

Parametrar	Beskrivning
färg	Fyllningsfärgen som ska användas: röd grön blå svart vit gul orange lila cyan transparent

Exempel

När den startas, sätts fyllningsfärgen till lila och en rektangel ritas. Den är vid (50, 130) med en bredd på 100 pixlar och en höjd på 60 pixlar.

när startad
[Draw a purple rectangle.]
ställ in fyllnadsfärg till [lila v] på skärmen
rita rektangel [20] [20] [75] [50] på skärmen

Dra

rita pixlar på skärmen

Stackblocket rita pixel på skärmen ritar en pixel vid den valda x- och y-koordinaten med hjälp av den aktuella pennfärgen.

rita pixelstackblock

rita pixel [0] [0] på skärmen

Parametrar	Beskrivning
x	X-koordinaten för att rita pixeln från 0 till 159.
y	Y-koordinaten för att rita pixeln från 0 till 107.

Exempel

När den startas, ritar en pixel i mitten av skärmen vid koordinaterna (120, 120).

när startad
[Draw the pixels marking the corners of a square.]
rita pixel [50] [50] på skärmen
rita pixel [50] [75] på skärmen
rita pixel [75] [50] på skärmen
rita pixel [75] [75] på skärmen

rita en linje på skärmen

Stackblocket rita linje på skärmen ritar en linje från den första skärmkoordinaten (x1, y1) till den andra skärmkoordinaten (x2, y2) med hjälp av aktuell pennbredd och pennfärg.

rita linjestapelblock

rita linje [0] [0] [10] [10] på skärmen

Parametrar	Beskrivning
x1	X-koordinaten i pixlar för raden från 0 till 159.
år1	Y-koordinaten i pixlar för linjens början från 0 till 107.
x2	X-koordinaten i pixlar för slutet av linjen från 0 till 159.
y2	Y-koordinaten i pixlar för slutet av linjen från 0 till 107.

Exempel

När den startas ritas en diagonal linje från skärmens övre vänstra hörn (0, 0) till skärmens nedre högra hörn (159, 107).

när startad
[Draw a line from the top left to bottom right of the screen.]
rita linje [0] [0] [159] [107] på skärmen

rita rektangel på skärmen

Stackblocket rita rektangel på skärmen ritar en rektangel med hjälp av aktuell pennbredd, pennfärg och fyllningsfärg.

rita rektangelstapelblock

rita rektangel [0] [0] [10] [10] på skärmen

Parametrar	Beskrivning
x	X-koordinaten i pixlar för rektangelns övre vänstra hörn från 0 till 159.
y	Y-koordinaten i pixlar för rektangelns övre vänstra hörn från 0 till 107.
bredd	Rektangelns bredd i pixlar.
höjd	Rektangelns höjd i pixlar.

Exempel

När den startas ritas en rektangel på skärmen med det övre vänstra hörnet vid (20, 20), bredden 80 pixlar och höjden 30 pixlar.

när startad
[Draw a rectangle on the screen.]
rita rektangel [20] [20] [80] [30] på skärmen

rita en cirkel på skärmen

Stapelblocket rita cirkel på skärmen ritar en cirkel med hjälp av aktuell pennbredd, pennfärg och fyllningsfärg.

rita cirkelstapelblock

rita cirkel [0] [0] [10] på skärmen

Parametrar	Beskrivning
x	X-koordinaten i pixlar för cirkelns centrum från 0 till 159.
y	Y-koordinaten i pixlar för cirkelns centrum från 0 till 107.
radie	Cirkelns radie i pixlar.

Exempel

När den startas ritas en cirkel på skärmen med mittpunkten vid (80, 50) och en radie på 20 pixlar.

när startad
[Draw a circle on the screen.]
rita cirkel [80] [50] [20] på skärmen
