Configurando dispositivos#

Configuring Devices

Este tutorial aborda como adicionar e configurar um dispositivo no seu robô no VEXcode GO, utilizando um sistema de transmissão como exemplo. No final, terá adicionado e configurado um sistema de transmissão.

  1. Selecione o separador Dispositivos. Consulte Navegar no VEXcode se o separador Dispositivos não estiver visível.

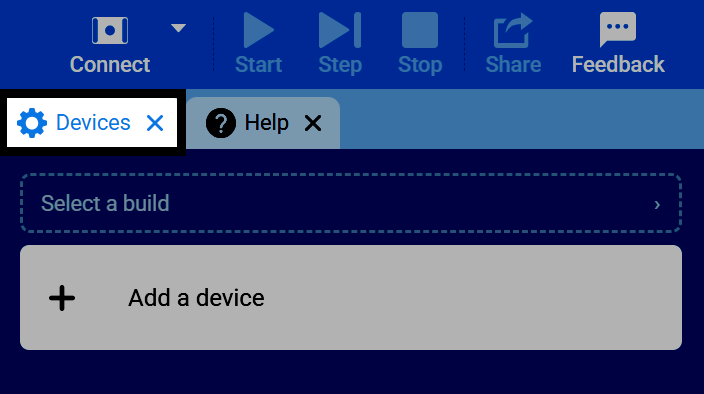

Captura de ecrã da barra de separadores do VEXcode, com o separador Dispositivos selecionado.

  1. Selecione Adicionar um dispositivo.

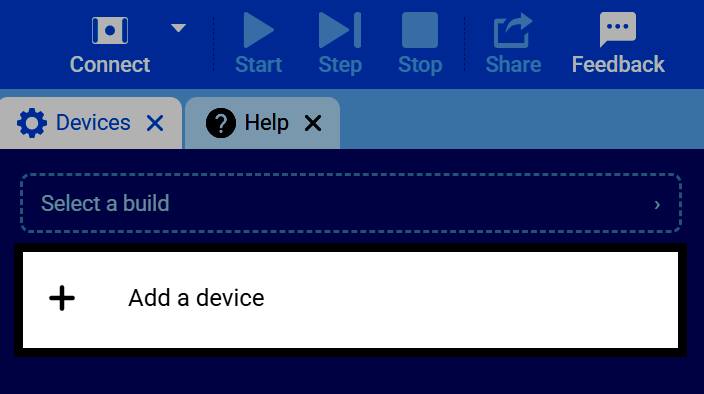

Captura de ecrã do separador Dispositivos, com o botão Adicionar um dispositivo destacado.

  1. Selecione o dispositivo que pretende adicionar. Para este exemplo, selecione Transmissão.

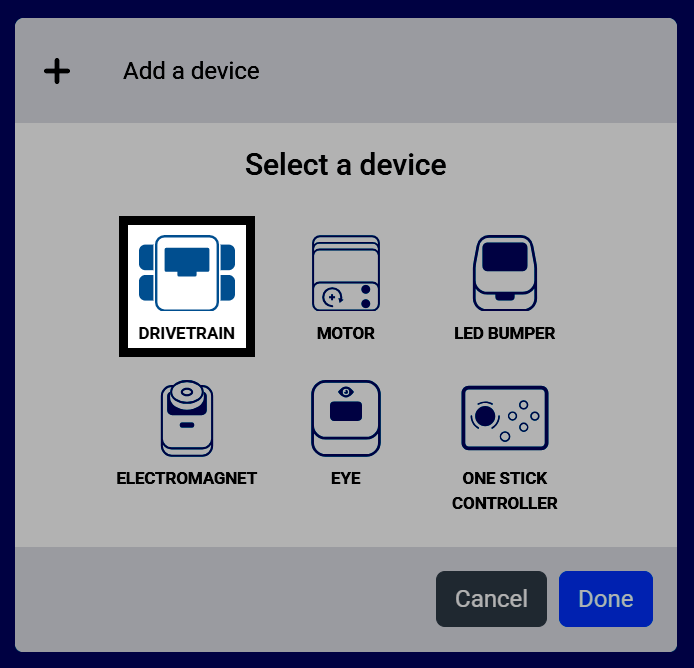

Captura de ecrã do ecrã Selecionar um dispositivo, com Transmissão destacada.

  1. Selecione a porta do motor que aciona as rodas esquerdas do seu robô.

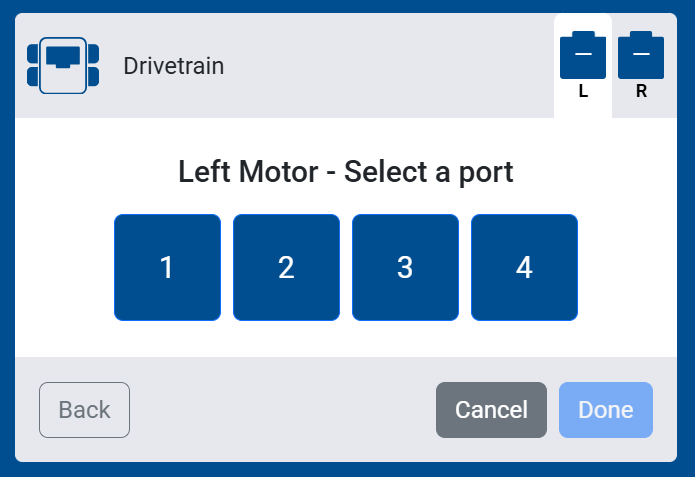

Captura de ecrã do ecrã de seleção da porta do motor esquerdo, mostrando as portas de 1 a 4 para escolher.

  1. Selecione a porta do motor que aciona as rodas direitas do seu robô.

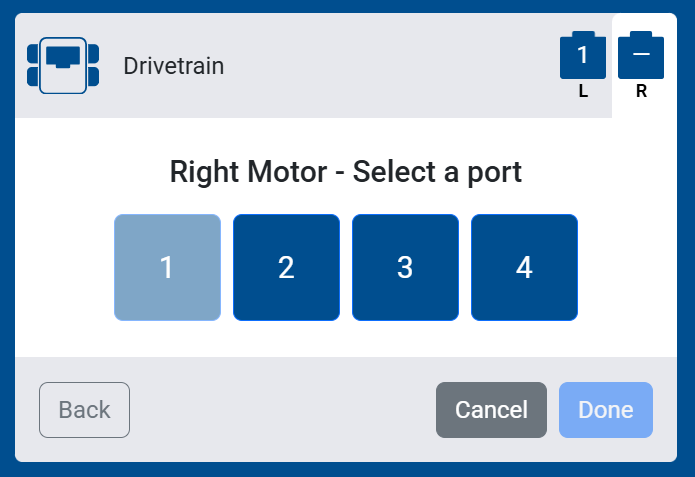

Captura de ecrã do ecrã de seleção da porta do motor direito, mostrando as portas de 1 a 4 para escolher.

  1. Configure as definições do dispositivo. Para um sistema de transmissão, isto inclui a Relação de Transmissão e a Direção. Se estiver a utilizar uma configuração pré-definida, não é necessário alterar os valores predefinidos.

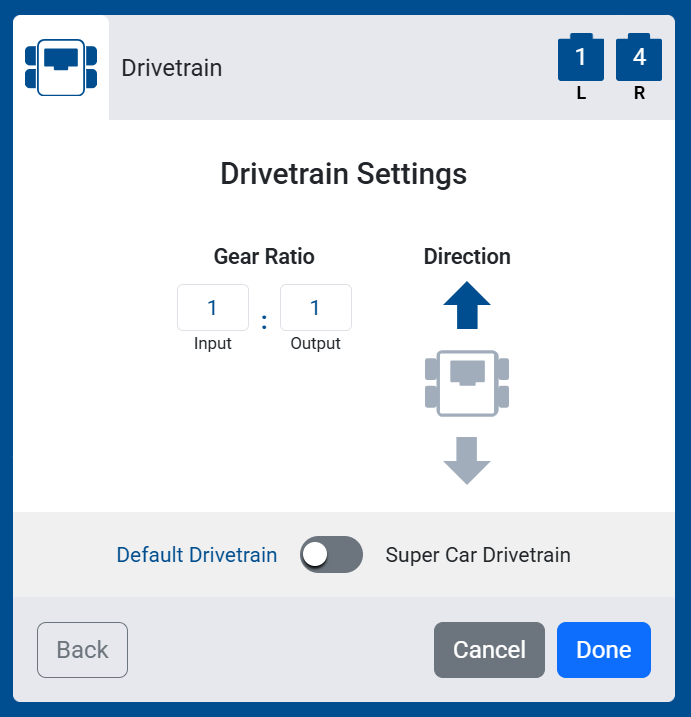

Captura de ecrã do ecrã de Definições da Transmissão, mostrando as opções de Relação de Marchas e Direção.

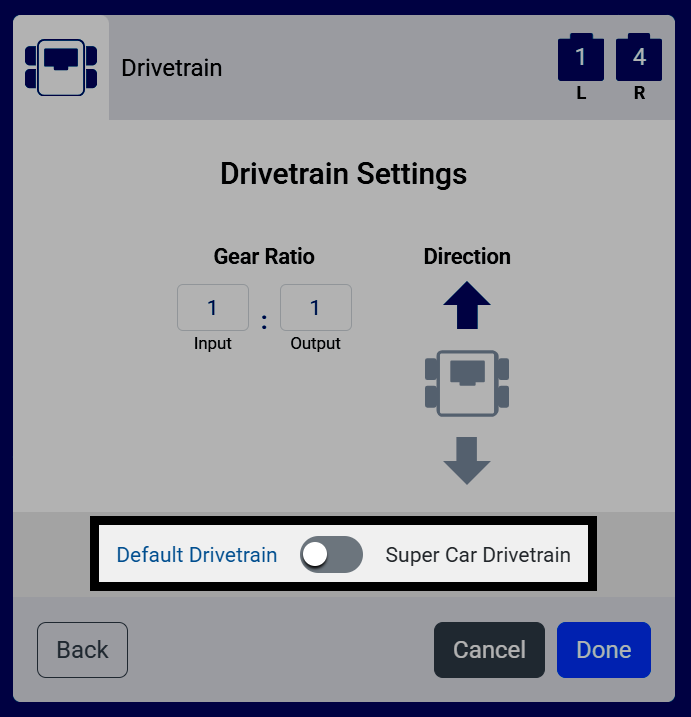

Se estiver a utilizar a definição Super Carro, altere esta opção para Transmissão Super Carro.

Captura de ecrã do ecrã de Definições de Transmissão, com a opção Transmissão Padrão e Transmissão Supercarro selecionadas.

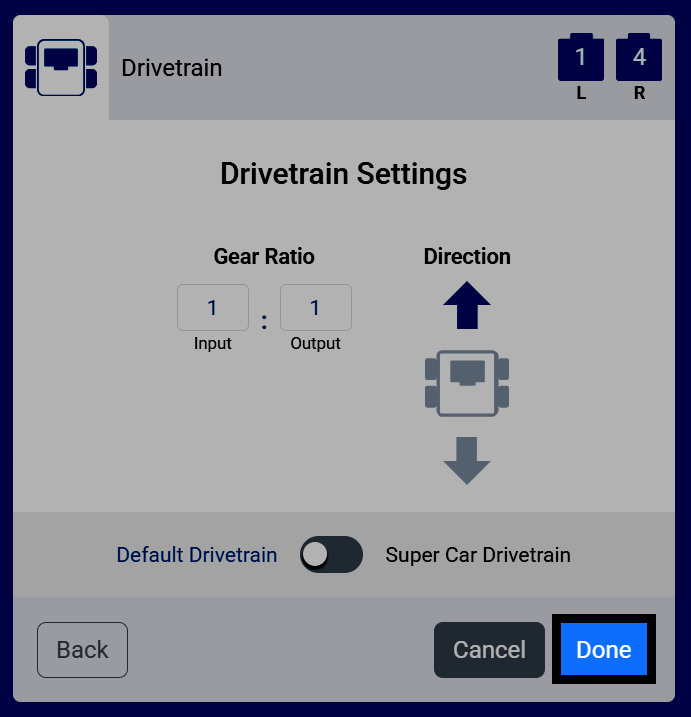

  1. Selecione Concluído para adicionar o dispositivo ao seu robô.

Captura de ecrã do ecrã de Definições do Trem de Força, com o botão Concluído destacado.

  1. O dispositivo aparecerá na sua lista de dispositivos e os seus blocos aparecerão na sua caixa de ferramentas.

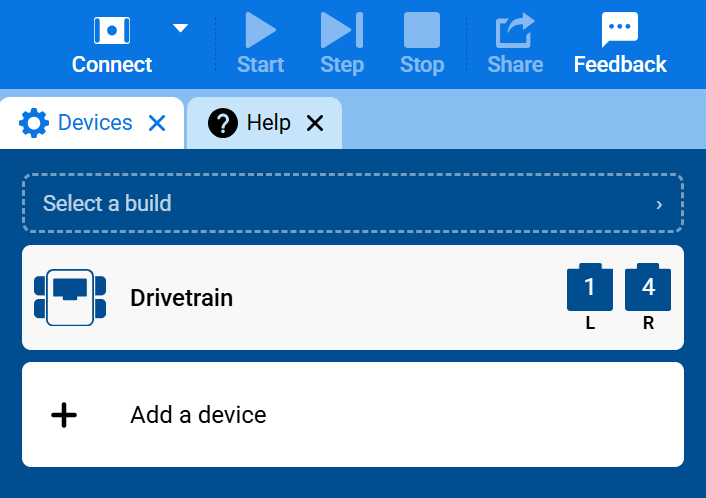

Captura de ecrã do separador Dispositivos, mostrando o Drivetrain na lista de dispositivos com as suas portas de motor esquerda e direita. Captura de ecrã da caixa de ferramentas com a categoria Transmissão aberta, mostrando os seus blocos.
