Konfigurace barevných kódů#

Barevný kód kombinuje 2 až 4 nakonfigurované barevné podpisy, které AI Vision Sensor rozpozná. Nejprve budete muset nastavit alespoň 2 barevné podpisy.

Vyberte Přidat barevný kód#

Tlačítko Přidat barevný kód bude k dispozici po nakonfigurování 2 nebo více barevných podpisů.

Snímek obrazovky z nástroje AI Vision Utility ve VEXcode AIM. Vlevo ukazuje obraz z kamery robota s jednou modrou a jednou červenou krychlí. Vpravo je zvýrazněno tlačítko Přidat barevný kód, které se nachází uprostřed napravo od tlačítka Přidat barvu.

Výchozí konfigurace barevného kódu#

Ve výchozím nastavení budou první 2 nakonfigurované barevné podpisy nastaveny v novém barevném kódu.

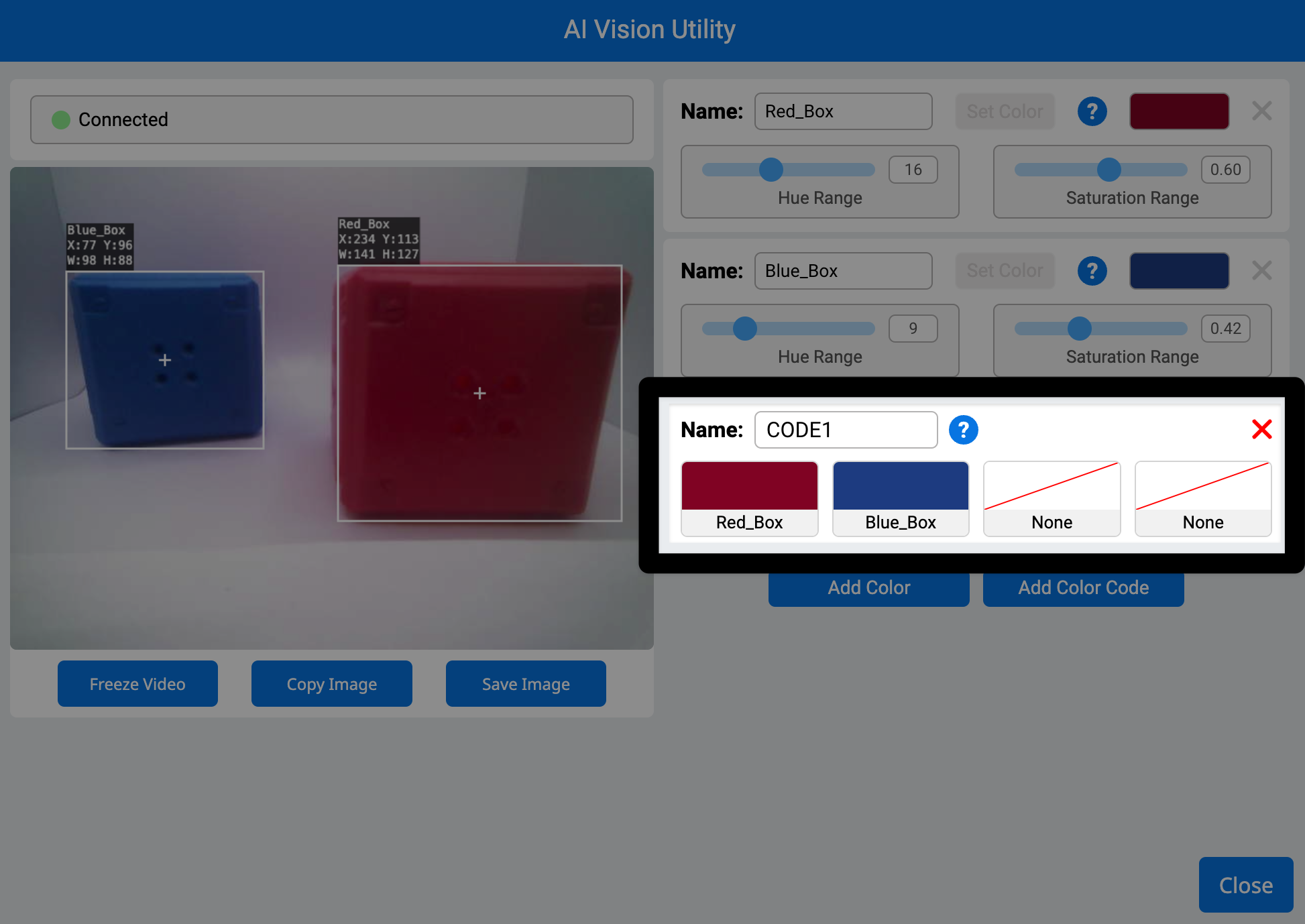

Stejný obrázek jako předchozí s novou zvýrazněnou částí pod barevnými podpisy vpravo. Tato část zobrazuje barevný kód s názvem Barva 1 s červeným rámečkem vlevo a modrým rámečkem vpravo, čímž kód vzniká.

Změna pořadí barevných podpisů#

Chcete-li změnit, které barevné podpisy jsou zahrnuty v barevném kódu, vyberte barevný podpis (podpisy) v barevném kódu, který chcete změnit. Níže uvedené video ukazuje každou barvu v kódu, která je vybrána a změněna, abyste mohli upravit pořadí barevných podpisů.

Přejmenujte barevný kód zadáním do textového pole Název#

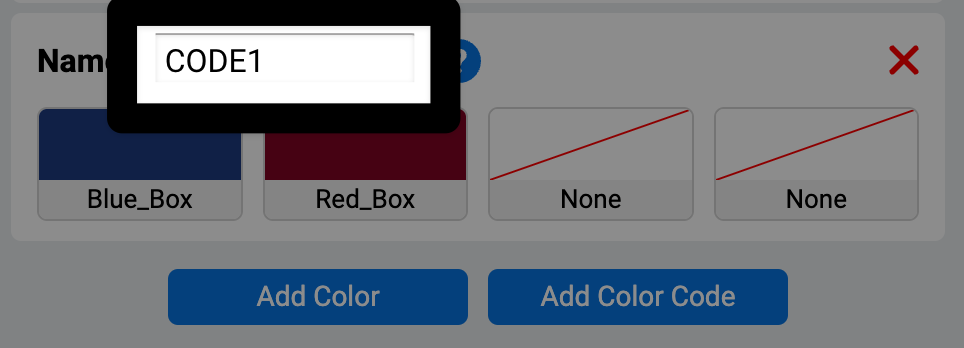

Přiblížený pohled na novou sekci barevného kódu v okně AI Vision Utility se zvýrazněním textového pole názvu. Název je uveden jako Kód 1.

Přidat další barevné kódy#

Další barevné kódy můžete přidat výběrem možnosti Přidat barevný kód.

Poznámka: Barevný podpis nelze odstranit, pokud je používán v barevném kódu. Nejprve jej odstraňte ze všech barevných kódů.

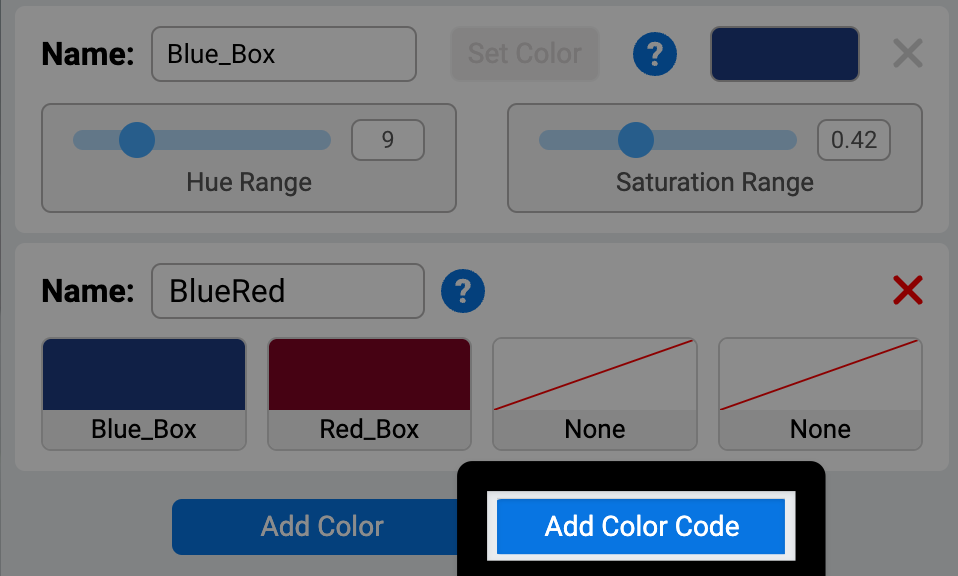

Přiblížený pohled na novou sekci barevných kódů v nástroji AI Vision Utility se zvýrazněným tlačítkem Přidat barevný kód pod konfigurací kódu, napravo od tlačítka Přidat barvu.

Vyberte Zavřít#

Jakmile jsou nastaveny všechny požadované barevné kódy, vyberte Zavřít.

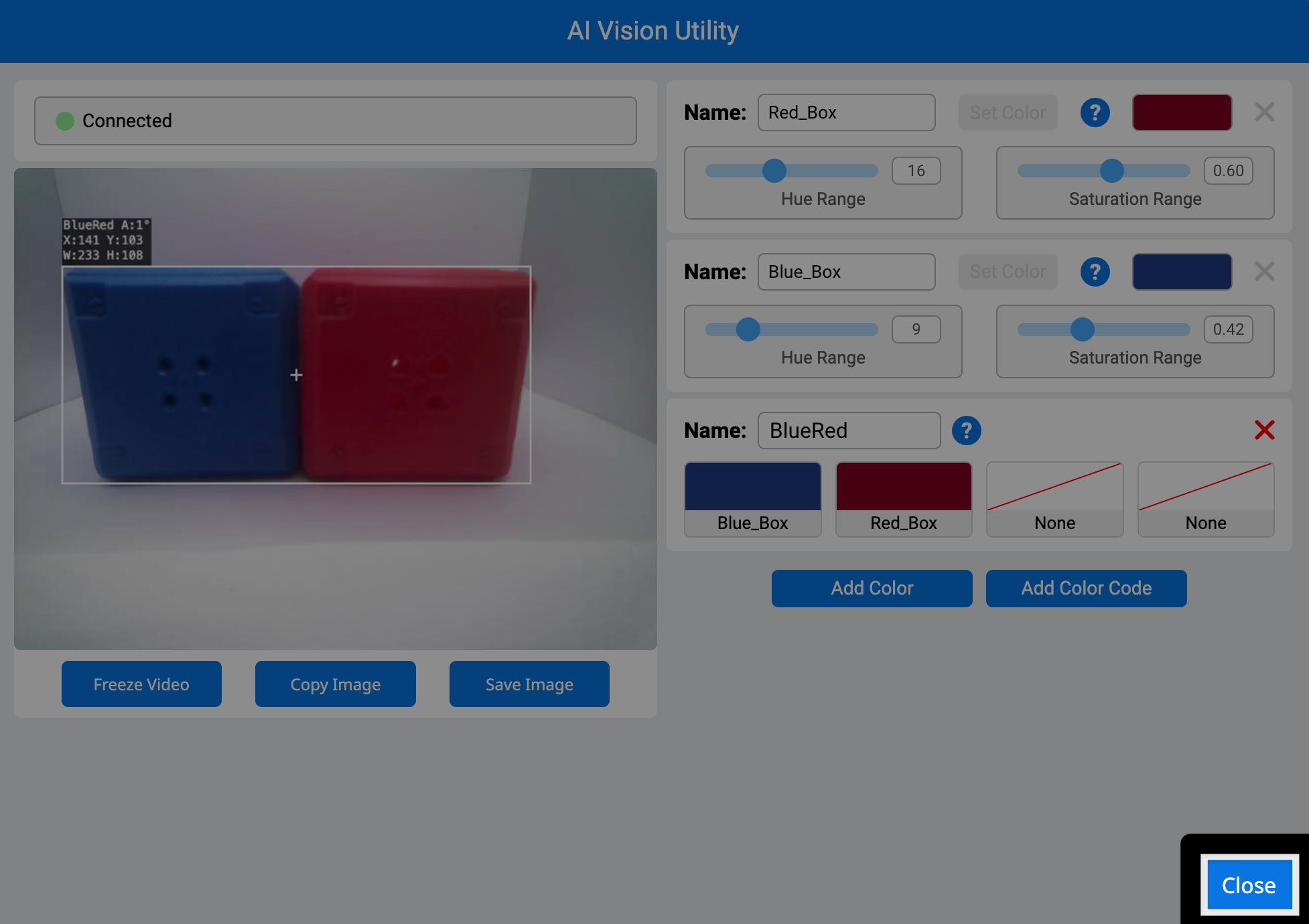

Snímek obrazovky stejného nástroje AI Vision Utility se zvýrazněním tlačítka zavřít v pravém dolním rohu.

Všechny nakonfigurované barevné kódy se nyní zobrazí v ovládacím panelu AIM.

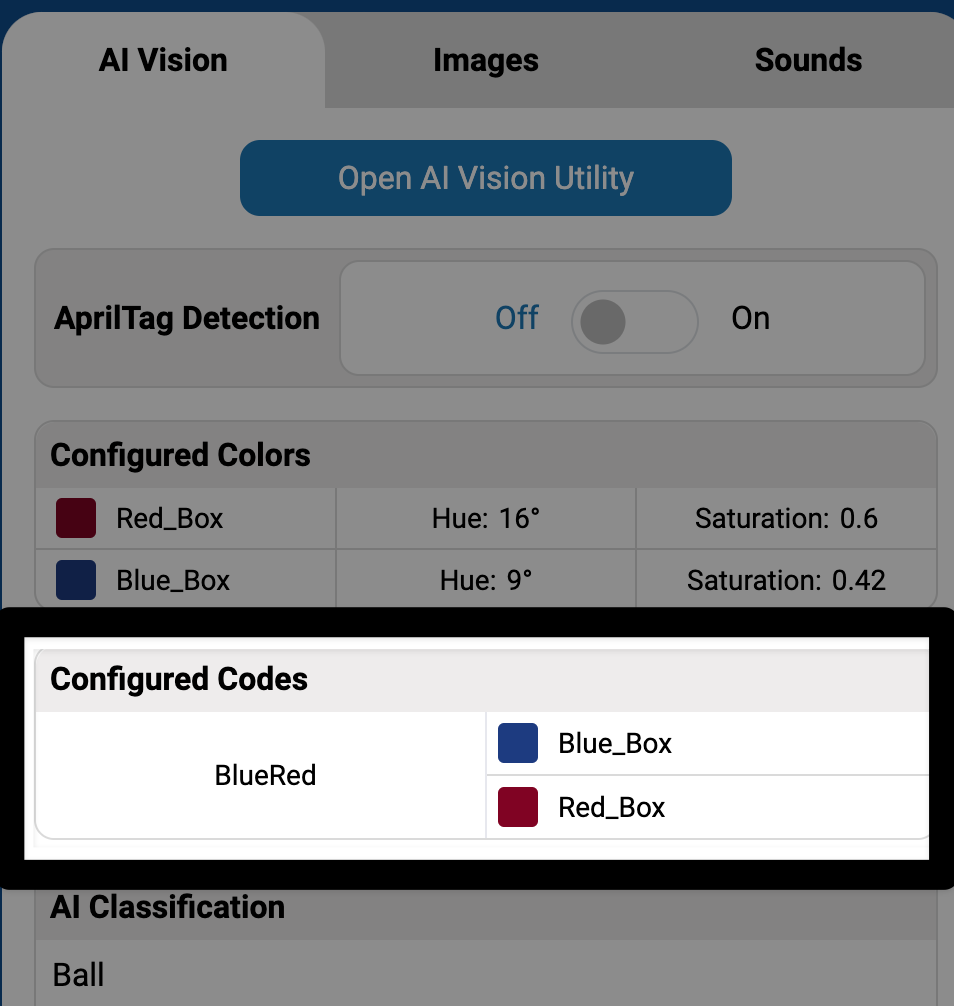

Přiblížený pohled na ovládací panel ve VEXcode AIM se zvýrazněním kolem sekce Barevné kódy. Uvnitř je řádek, který odpovídá nakonfigurovanému barevnému kódu.
