Ohjaimen konfigurointi#

Configuring a Controller

Tämä tutoriaali opastaa sinua ohjaimen konfiguroinnissa VEXcode V5:ssä. Lopulta olet lisännyt ohjaimen ja määrittänyt sille toiminnot.

  1. Valitse Laitteet-välilehti.

Kuvakaappaus VEXcoden välilehtipalkista, jossa Laitteet-välilehti on korostettuna.

  1. Valitse Lisää laite.

Kuvakaappaus Laitteet-välilehdestä, jossa Lisää laite -painike on korostettuna.

  1. Valitse Ohjain.

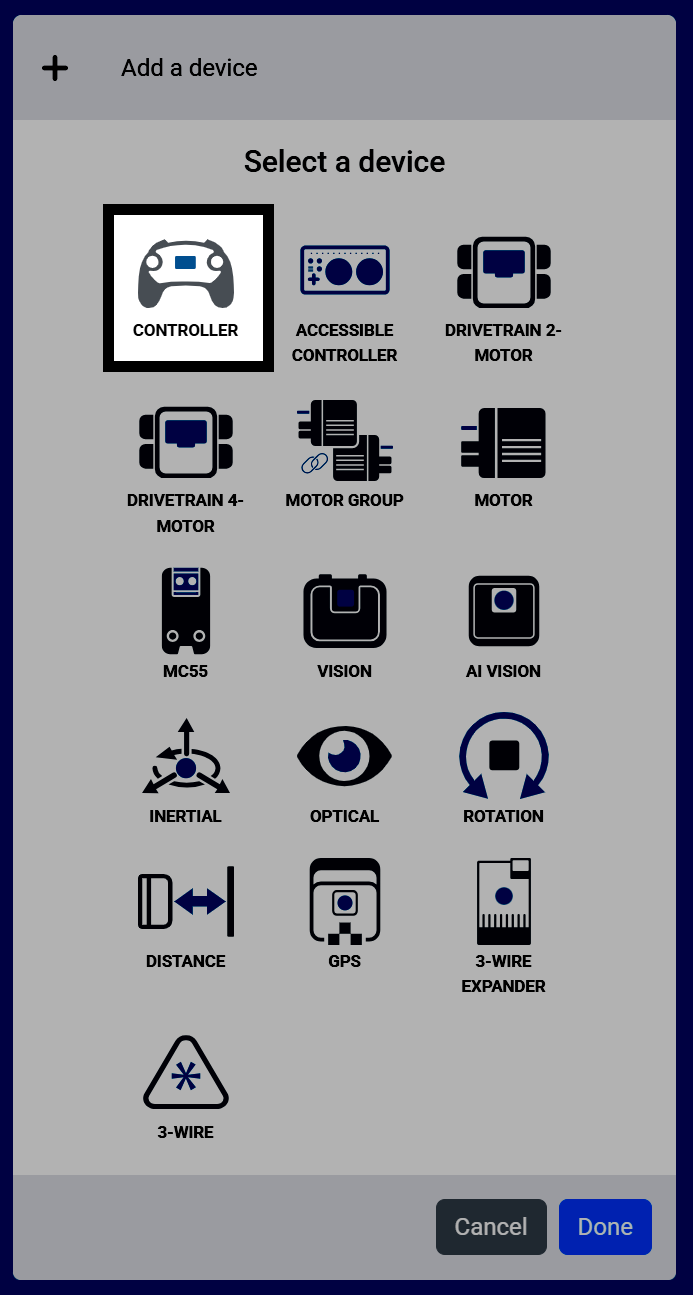

Kuvakaappaus Valitse laite -näytöstä, jossa ohjain on korostettuna.

Ohjaimen painikkeet ja ohjaussauvat näkyvät nimillä merkittyinä. Jos sinulla on konfiguroitu voimansiirto ja/tai moottori, voit määrittää niille ohjaimia tässä. Nämä konfiguroidut toiminnot suoritetaan projektin aikana vain, kun Ohjaimen käyttöönotto/poistaminen käytöstä -lohko on ne ottanut käyttöön.

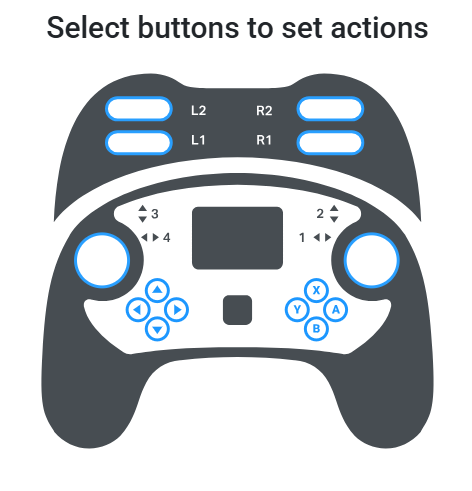

Kuvakaappaus Valitse painikkeet toimintojen asettamiseksi -näytöstä, jossa näkyvät ohjaimen painikkeet ja ohjaussauvat, joille ei ole vielä määritetty toimintoja.

  1. Valitse painike, jolla voit valita, mikä painikepari ohjaa moottoria – yksi painike eteenpäin ja toinen taaksepäin. Jos useita moottoreita on määritetty, molemmat painikeparit voidaan valita kerralla.

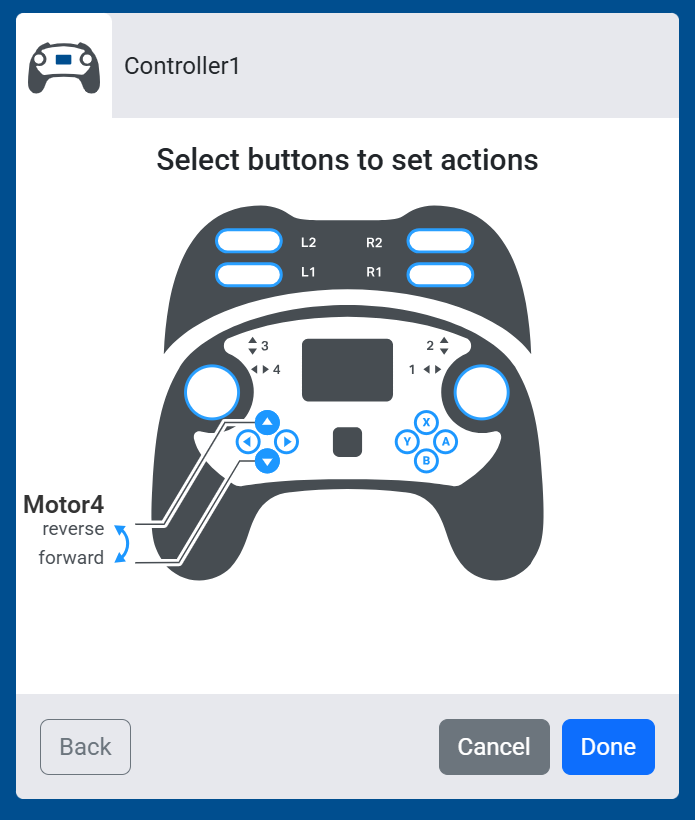

Kuvakaappaus Valitse painikkeet toimintojen asettamiseksi -näytöstä, jossa näkyvät ylös- ja alas-suuntapainikkeet, jotka on asetettu ohjaamaan Motor4:n eteen- ja taaksepäin suuntautuvia suuntimia.

  1. Jos sinulla on voimansiirto määritettynä, joystickin valitseminen vaihtaa eri ohjausmallien välillä. Katso Voimansiirron määrittäminen, jos et ole vielä lisännyt sellaista.

  • Vasen pelihalli — Vasen joystick ohjaa sekä voimansiirron liikettä eteen- ja taaksepäin että sen kääntymistä.

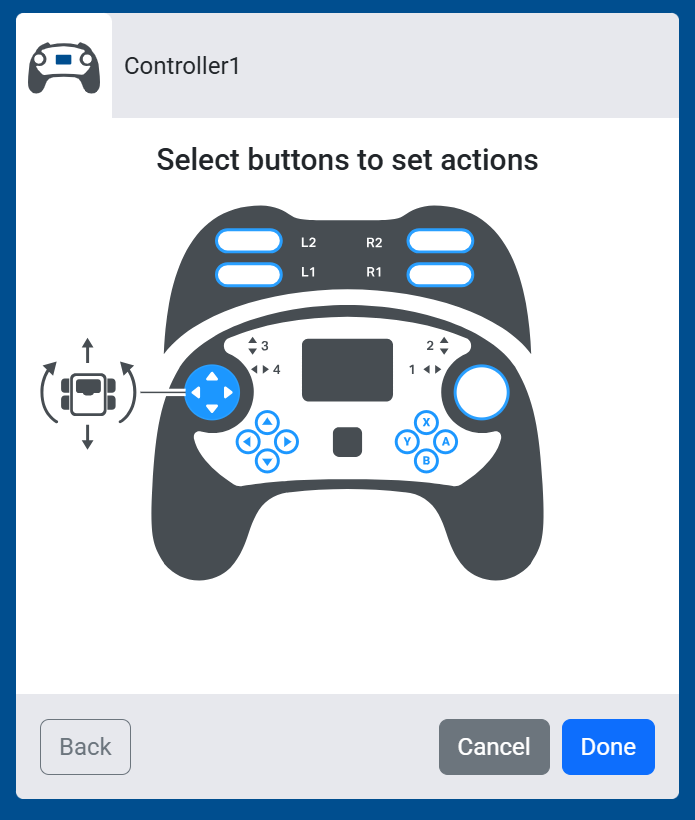

Kuvakaappaus Valitse painikkeet toimintojen asettamiseksi -näytöstä, jossa näkyy vasen joystick, joka on asetettu ohjaamaan voimansiirron liikettä ja kääntymistä samanaikaisesti.

  • Oikea pelihalli — Oikea joystick ohjaa sekä voimansiirron liikettä eteen- ja taaksepäin että sen kääntymistä.

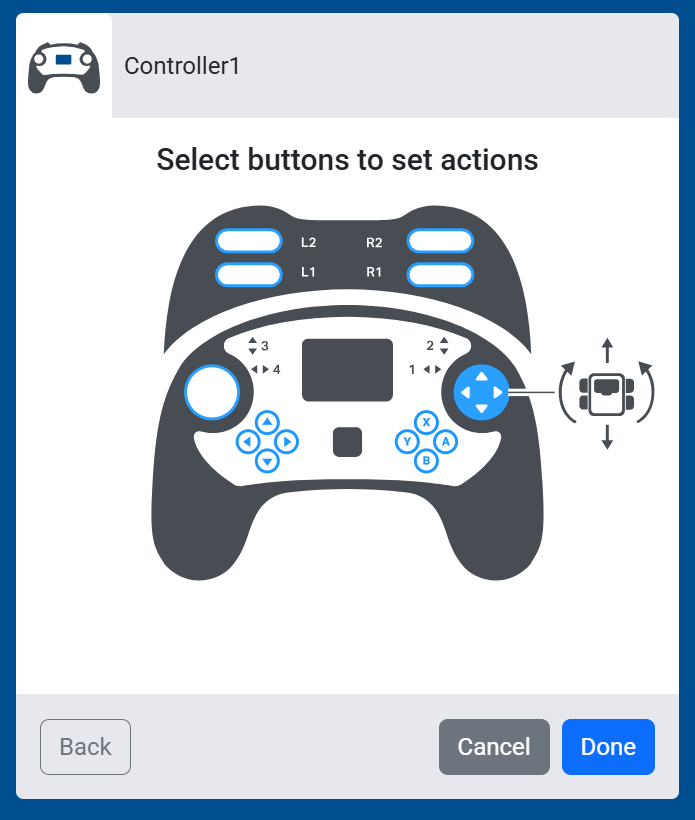

Kuvakaappaus Valitse painikkeet toimintojen asettamiseksi -näytöstä, jossa näkyy oikeanpuoleinen joystick, jolla ohjataan voimansiirron liikettä ja kääntymistä samanaikaisesti.

  • Jaettu pelihalli – Vasemman joystickin ylös- ja alas-painikkeilla ohjataan voimansiirron liikettä eteen- ja taaksepäin, kun taas oikean joystickin vasen ja oikea suunta ohjaavat kääntymistä.

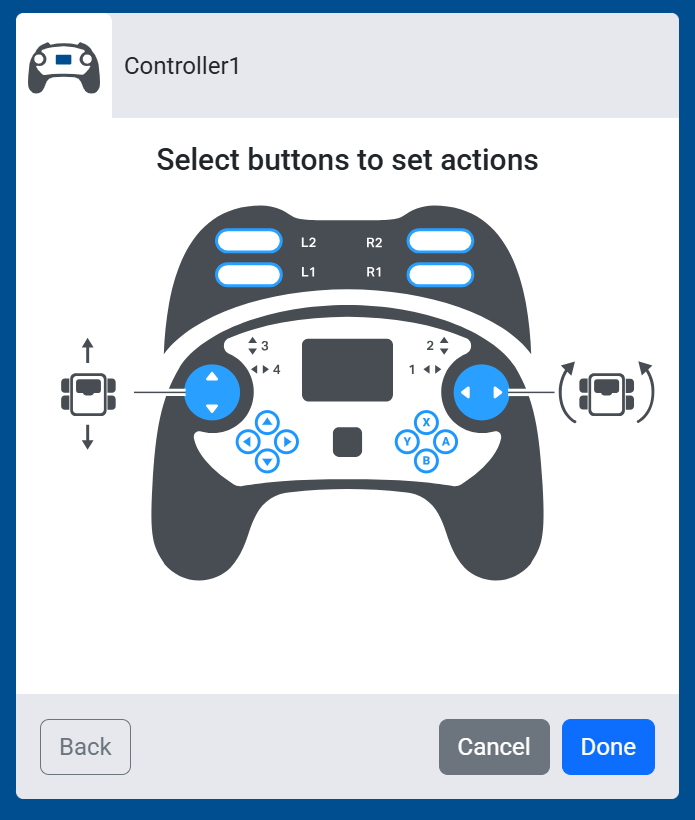

Kuvakaappaus Valitse painikkeet toimintojen asettamiseksi -näytöstä, jossa vasemman joystickin ylös- ja alas-toiminnot on asetettu eteen- ja taaksepäin suuntautuvaa liikettä varten ja oikean joystickin vasen- ja oikea-toiminnot kääntymistä varten.

  • Säiliömoottori — Vasemman joystickin ylös- ja alas-liikkeet ohjaavat voimansiirron vasenta puolta ja oikean joystickin ylös- ja alas-liikkeet oikeaa puolta erikseen.

Kuvakaappaus Valitse painikkeet toimintojen asettamiseksi -näytöstä, jossa näkyvät vasemman ja oikean joystickin ylös- ja alas-liikkeet, jotka kukin ohjaavat omaa puoltaan voimansiirrossa.

  1. Lisää ohjain robottiisi valitsemalla Valmis.

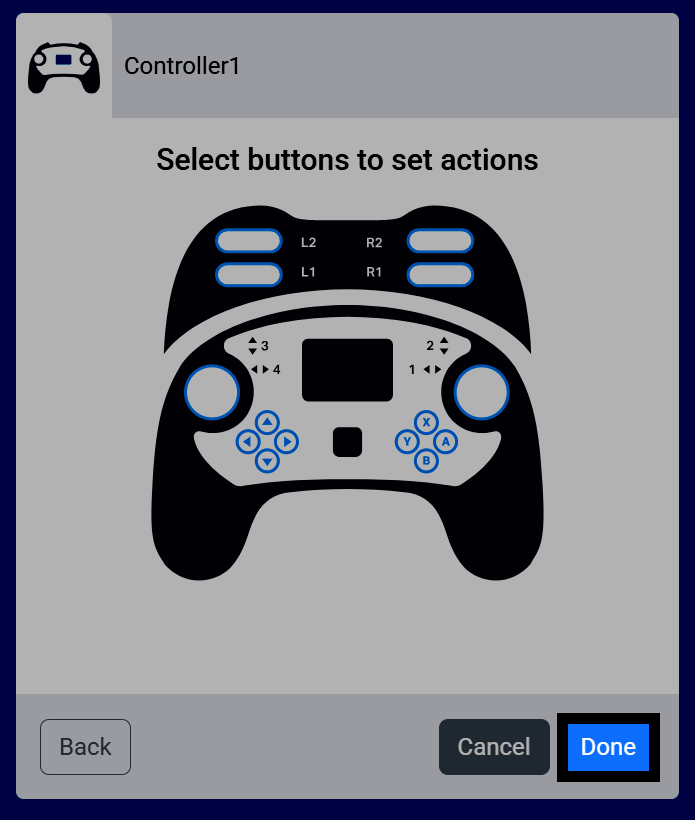

Kuvakaappaus Valitse painikkeet toimintojen asettamiseksi -näytöstä, jossa Valmis-painike on korostettuna.

  1. Ohjain näkyy nyt laiteluettelossasi.

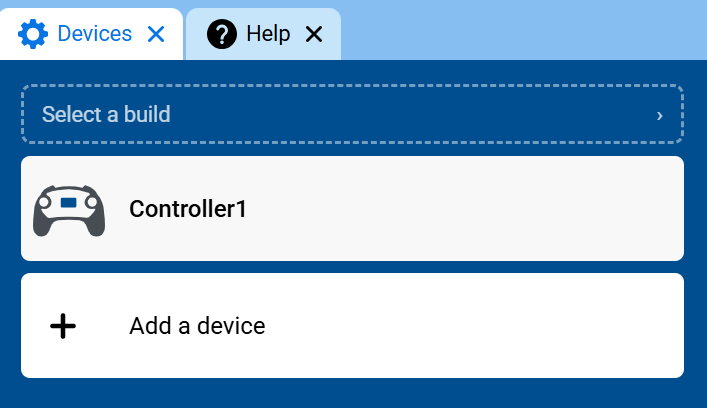

Kuvakaappaus Laitteet-välilehdestä, jossa Controller1 näkyy laiteluettelossa.

  1. Ohjain-kategoria ilmestyy nyt työkalupakkiin ja sisältää sen lohkot.

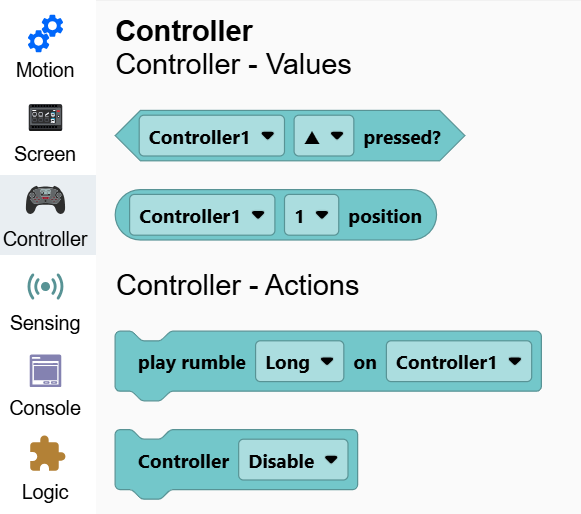

Kuvakaappaus työkalupakista, jossa on avoinna Controller-kategoria ja jossa näkyvät Controller1 painettuna?, sijainti, play rumble ja Controller Disable -lohkot.
