Layar

Perkenalan

Blok Layar mengontrol layar Pengontrol Drone VEX AIR, memungkinkan pengontrol Anda untuk menampilkan teks, angka, grafik, dan gambar, serta merespons input sentuhan.

Catatan: Jika Drone VEX AIR dipasangkan dengan pengontrol, penghitung waktu akan ditampilkan di bagian atas layar cetak yang menunjukkan waktu yang telah berlalu untuk proyek saat ini. Teks atau gambar apa pun akan muncul di belakang penghitung waktu.

Berikut adalah daftar blok yang tersedia:

Cetak Kursor - Menampilkan teks dan mengelola kursor cetak.

• cetak di layar — Mencetak teks, angka, atau nilai variabel di layar pengontrol.

• atur kursor ke baris kolom di layar — Memindahkan kursor ke baris dan kolom tertentu.

• atur kursor ke baris berikutnya di layar — Memindahkan kursor ke kolom 1 pada baris berikutnya.

• bersihkan baris di layar — Menghapus baris teks yang ditentukan.

• kolom kursor layar — Melaporkan nomor kolom tempat teks akan dicetak.

• baris kursor layar — Melaporkan nomor baris tempat teks akan dicetak.

Cetak XY - Mencetak teks pada koordinat berbasis piksel.

• cetak pada koordinat di layar — Mencetak teks, angka, atau nilai variabel pada koordinat x dan y tertentu.

• atur titik asal layar — Mengubah titik asal (0, 0) yang digunakan untuk pencetakan dan penggambaran berbasis koordinat.

Pengaturan - Ubah tampilan teks, grafik, dan tampilan layar.

• bersihkan layar — Menghapus semua teks, gambar, dan ilustrasi dari layar.

• tunggu layar selesai dirender — Mengubah tampilan layar menjadi perilaku render-nanti.

• isi layar — Menghapus semua teks, gambar, dan ilustrasi dari layar, lalu mengatur warna latar belakang layar.

• atur font pada layar — Mengubah jenis dan ukuran font untuk tampilan teks.

• atur presisi cetak di layar — Mengatur berapa banyak tempat desimal yang akan ditampilkan saat mencetak angka.

• atur lebar pena di layar — Mengatur ketebalan garis yang digambar dan garis luar bentuk.

• atur warna pena / font di layar — Mengatur warna teks, piksel, garis, dan garis luar bentuk.

• atur warna isi teks di layar – Mengatur warna isi di belakang teks yang dicetak.

• atur warna isian gambar di layar — Mengatur warna isian untuk bentuk yang digambar.

Menggambar - Membuat grafik dan elemen visual.

• tampilkan file gambar di layar — Menampilkan gambar yang diunggah pengguna di layar.

• gambar piksel di layar — Menggambar satu piksel pada koordinat yang ditentukan.

• gambar garis di layar — Menggambar garis antara dua titik.

• gambar persegi panjang di layar — Menggambar persegi panjang dengan dimensi yang ditentukan.

• gambar lingkaran di layar — Menggambar lingkaran dengan jari-jari yang diberikan.

Sentuh - Mendeteksi interaksi layar.

• layar ditekan — Melaporkan apakah layar sedang ditekan.

• posisi layar — Melaporkan koordinat x atau y dari penekanan layar terakhir.

• ketika layar ditekan — Berjalan ketika layar ditekan atau dilepaskan.

Cetak Kursor

cetak di layar

Blok tumpukan cetak di layar mencetak teks, angka, atau nilai variabel pada layar pengontrol di posisi kursor dan font saat ini.

cetak blok tumpukan

cetak [VEXcode] di layar ▶

Parameter	Keterangan
nilai	Teks, angka, atau nilai variabel yang akan dicetak di layar.
dan pindahkan kursor ke baris berikutnya	Pilih tanda panah ( ▶ ) untuk memperluas blok menjadi dan atur kursor ke baris berikutnya, sehingga kursor berpindah ke kolom 1 baris berikutnya setelah dicetak.

Contoh

Saat dijalankan, akan menampilkan pesan ‘Halo, drone!’ pada posisi kursor awal di layar.

saat dimulai
[Display a message at the starting cursor position.]
cetak [Time to fly!] di layar ▶

Arahkan kursor ke baris kolom di layar.

Blok tumpukan atur kursor ke baris kolom di layar memindahkan kursor ke baris dan kolom tertentu di layar pengontrol. Blok cetak di layar berikutnya akan mulai mencetak di lokasi tersebut.

Jumlah karakter yang dapat ditampilkan di layar bergantung pada jenis huruf yang dipilih. Dengan jenis huruf monospasi medium standar, hingga 18 baris dan 53 kolom dapat ditampilkan dengan jelas. Teks yang ditempatkan di luar rentang ini mungkin terpotong atau menjadi sulit dibaca.

Atur blok tumpukan kursor

atur kursor ke baris [1] kolom [1] di layar

Parameter	Keterangan
baris	Baris tempat kursor akan dipindahkan.
kolom	Kolom tempat kursor akan dipindahkan.

Contoh

Saat dijalankan, program ini akan memindahkan kursor ke baris 7, kolom 25 di layar dan mencetak ‘Baris 7, Kolom 25’.

saat dimulai
[Display text starting at Row 7 Column 25.]
atur kursor ke baris [7] kolom [25] di layar
cetak [Row 7, Column 25] di layar ▶

Pindahkan kursor ke baris berikutnya di layar.

Blok tumpukan atur kursor ke baris berikutnya di layar memindahkan kursor ke kolom 1 pada baris berikutnya di layar pengontrol.

atur kursor ke blok tumpukan baris berikutnya

atur kursor ke baris berikutnya di layar

Parameter	Keterangan
	Blok ini tidak memiliki parameter.

Contoh

Saat dijalankan, program akan mencetak ‘Baris 1’ di layar, memindahkan kursor ke baris berikutnya, lalu mencetak ‘Baris 2’.

saat dimulai
[Display two lines of text.]
cetak [Line 1] di layar ▶
atur kursor ke baris berikutnya di layar
cetak [Line 2] di layar ▶

hapus baris di layar

Blok tumpukan clear row on screen menghapus satu baris teks pada layar pengontrol.

Blok tumpukan baris bersih

bersihkan baris [1] di layar

Parameter	Keterangan
baris	Nomor baris yang akan dihapus.

Contoh

Saat dijalankan, teks akan dicetak dalam dua baris. Baris pertama akan tetap ada, sedangkan baris kedua akan menghilang setelah 3 detik.

saat dimulai
[Clear only the second row of text.]
cetak [This text stays] di layar ▶
atur kursor ke baris berikutnya di layar
cetak [This text disappears] di layar ▶
tunggu [3] detik
bersihkan baris [2] di layar

kolom kursor layar

Blok pelapor kolom kursor layar melaporkan nomor kolom tempat teks akan dicetak sebagai bilangan bulat.

kolom kursor layar blok pelapor

(kolom kursor layar)

Parameter	Keterangan
	Blok ini tidak memiliki parameter.

Contoh

Saat dijalankan, program ini akan memindahkan kursor ke baris 7, kolom 25 pada layar dan mencetak nomor kolom kursor saat ini.

saat dimulai
[Display the cursor's current column.]
atur kursor ke baris [7] kolom [25] di layar
cetak (kolom kursor layar) di layar ▶

baris kursor layar

Blok pelapor baris kursor layar melaporkan nomor baris tempat teks akan dicetak sebagai bilangan bulat.

baris kursor layar blok pelapor

(baris kursor layar)

Parameter	Keterangan
	Blok ini tidak memiliki parameter.

Contoh

Saat dijalankan, program ini akan memindahkan kursor ke baris 7, kolom 25 di layar dan mencetak nomor baris kursor saat ini.

saat dimulai
[Display the cursor's current row.]
atur kursor ke baris [7] kolom [25] di layar
cetak (baris kursor layar) di layar ▶

Cetak XY

cetak pada koordinat di layar

Blok tumpukan print at coordinate on screen mencetak teks, angka, atau nilai variabel pada layar pengontrol di posisi (x, y) tertentu dalam piksel, menggunakan font dan origin saat ini. x menentukan seberapa jauh teks dimulai dari sisi kiri, dan y menentukan letak bagian bawah huruf. Blok ini mengabaikan posisi kursor saat ini.

cetak di blok tumpukan

cetak [VEXcode] di x:[80] y:[120] di layar

Parameter	Keterangan
nilai	Teks, angka, atau nilai variabel yang akan dicetak di layar.
X	Koordinat x dalam piksel (0 hingga 640, di mana 0 adalah kiri dan 640 adalah kanan).
y	Koordinat y dalam piksel (0 hingga 480, di mana 0 adalah atas dan 480 adalah bawah).

Contoh

Saat dinyalakan, akan menampilkan pesan ‘Halo, drone!’ di tengah layar.

saat dimulai
[Display a message starting in the middle of the screen.]
cetak [Hello, drone!] di x:[320] y:[240] di layar

atur asal layar

Blok tumpukan set screen origin mengatur titik asal (0, 0) yang digunakan untuk menggambar dan mencetak berbasis koordinat pada layar pengontrol. Secara default, titik asalnya adalah sudut kiri atas layar. Blok ini dapat mengatur ulang titik asal ke lokasi koordinat layar (x, y) alternatif.

atur blok tumpukan asal layar

atur titik asal layar x: [0] y: [0]

Parameter	Keterangan
X	Koordinat x dalam piksel untuk menetapkan titik asal yang baru.
y	Koordinat y dalam piksel untuk menetapkan titik asal yang baru.

Contoh

Saat dijalankan, program ini mengatur titik asal layar ke (320, 240) dan menggambar persegi panjang di titik asal baru tersebut dengan sudut kiri atas di (0,0), lebar 80 piksel, dan tinggi 40 piksel.

saat dimulai
[Set the origin to the center of the screen.]
atur titik asal layar x: [320] y: [240]
[Draw a rectangle at the new origin.]
gambar persegi panjang [0] [0] [80] [40] di layar

Pengaturan

layar bersih

Blok tumpukan bersihkan layar menghapus semua gambar, teks, dan citra dari layar pengontrol.

bersihkan layar tumpukan blok

bersihkan layar

Parameter	Keterangan
	Blok ini tidak memiliki parameter.

Contoh

Saat dijalankan, program ini menggambar lingkaran dengan pusat (120,120) dan jari-jari 40 piksel. Setelah 2 detik, layar akan dibersihkan.

saat dimulai
[Draw a circle, and clear it after 2 seconds.]
gambar lingkaran [320] [240] [80] di layar
tunggu [2] detik
bersihkan layar

tunggu hingga layar selesai dimuat

Blok tumpukan tunggu hingga layar selesai dirender mengalihkan tampilan layar ke perilaku rendering nanti. Setelah blok ini dijalankan, blok layar berikutnya tidak akan muncul di layar pengontrol hingga blok tunggu hingga layar selesai dirender berikutnya dijalankan.

Catatan: Gunakan blok ini sebelum menggambar sekelompok teks, bentuk, atau gambar, lalu gunakan lagi untuk merender seluruh pembaruan sekaligus.

tunggu layar selesai dirender

Parameter	Keterangan
	Blok ini tidak memiliki parameter.

Contoh

Saat dijalankan, program ini menggambar lingkaran dengan pusat (120,120) dan jari-jari 40 piksel. Setelah 2 detik, layar akan dibersihkan.

saat dimulai
[Display text and images when button 7 is pressed.]
tunggu layar selesai dirender
cetak [Screen rendered!] di layar ▶
gambar lingkaran [320] [240] [80] di layar
tunggu sampai <tombol [7 v] kontroler ditekan?>
tunggu layar selesai dirender

layar penuh

Blok tumpukan isi layar menghapus semua gambar, teks, dan citra dari layar pengontrol, lalu mengubah latar belakang ke warna yang ditentukan.

Blok layar penuh

isi layar dengan [merah v]

Parameter	Keterangan
warna	Warna untuk mengubah latar belakang: merah hijau biru hitam putih kuning oranye ungu sian

Contoh

saat dimulai

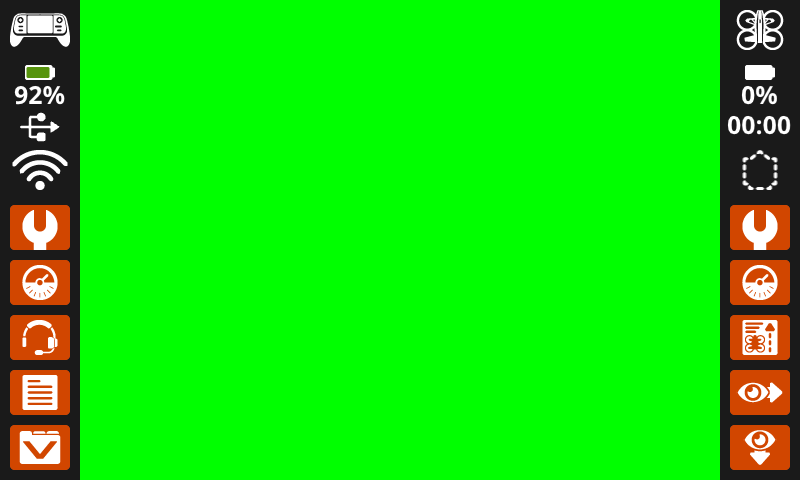

[Say "Hello" then turn screen green.]
cetak [Hello] di layar ▶
tunggu [2] detik
isi layar dengan [hijau v]

mengatur font pada layar

Blok tumpukan set font on screen mengatur font dan ukuran yang digunakan untuk menampilkan teks pada layar pengontrol. Font ini akan berlaku untuk semua teks yang dicetak setelah blok ini dijalankan.

atur blok tumpukan font

atur font ke [monospace v] [sedang v] di layar

Parameter	Keterangan
jenis	Jenis huruf: monospasi atau proporsional.
ukuran	Ukuran font (ditunjukkan di bawah): sangat kecil ekstra kecil kecil sedang besar ekstra besar sangat besar

monospaced super small	monospaced extra small	monospaced small
monospaced medium	monospaced large	monospaced extra large
monospaced super large	proportional small	proportional medium
proportional large	proportional extra large	proportional super large

Contoh

Saat dijalankan, program ini mengatur font menjadi ‘monospaced extra large’ dan mencetak ‘VEX’ di layar.

saat dimulai
[Display text using a larger font.]
atur font ke [monospace v] [ekstra besar v] di layar
cetak [VEX] di layar ▶

Atur presisi pencetakan di layar.

Blok tumpukan set print precision on screen mengatur berapa banyak tempat desimal yang ditampilkan saat angka dicetak di layar pengontrol. Presisi pencetakan ini akan berlaku untuk semua angka yang dicetak setelah blok ini dijalankan.

atur presisi cetak blok tumpukan

atur presisi cetak ke [0.1 v] di layar

Parameter	Keterangan
presisi	Mengatur presisi cetak ke: 1 0.1 0.01 0.001 Semua Digit

Contoh

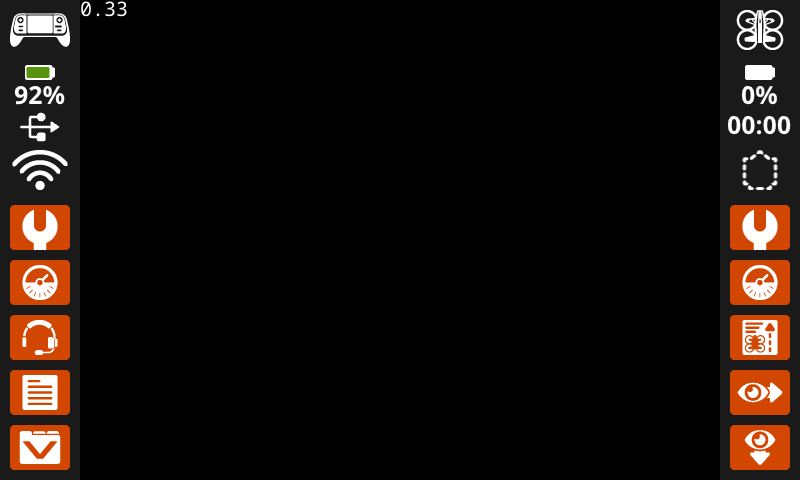

Saat dijalankan, pengaturan presisi cetak menjadi dua angka desimal dan mencetak 1/3 sebagai 0,33 di layar.

saat dimulai
[Print 1/3 as 0.33.]
atur presisi cetak ke [0.01 v] di layar
cetak ([1] [math_division v] [3]) di layar ▶

Atur lebar pena di layar.

Blok tumpukan atur lebar pena di layar mengatur ketebalan garis yang digambar dan garis luar bentuk.

atur lebar pena tumpukan blok

atur lebar pena ke [10] di layar

Parameter	Keterangan
lebar	Lebar pena dalam piksel.

Contoh

Saat dijalankan, lebar pena diatur menjadi 10 piksel dan menggambar persegi panjang dengan sudut kiri atas di (50,50), lebar 130 piksel, dan tinggi 60 piksel.

saat dimulai
[Draw a rectangle with a pen width of 10.]
atur lebar pena ke [10] di layar
gambar persegi panjang [200] [200] [200] [80] di layar

mengatur warna pena/font di layar

Blok tumpukan atur warna pena/font di layar mengatur warna teks, piksel, garis, dan garis luar bentuk. Warna defaultnya adalah putih.

atur pena / warna font blok tumpukan

atur warna pena / font ke [merah v] di layar

Contoh

Parameter	Keterangan
warna	Warna pena dan font yang digunakan: merah hijau biru hitam putih kuning oranye ungu sian transparan

Saat dijalankan, warna pena diatur menjadi merah dan menggambar persegi panjang dengan sudut kiri atas di (50, 50), lebar 130 piksel, dan tinggi 60 piksel.

saat dimulai
[Draw a rectangle with an orange outline.]
atur warna pena / font ke [oranye v] di layar
gambar persegi panjang [200] [150] [240] [150] di layar
atur warna pena / font ke [putih v] di layar
cetak [VEXcode AIR] di x:[250] y:[220] di layar

mengatur warna isi teks pada layar

Blok tumpukan atur warna isi teks di layar mengatur warna isi di belakang teks yang dicetak. Warna isi teks default adalah transparan.

atur warna isi teks blok tumpukan

atur warna isian teks ke [merah v] di layar

Parameter	Keterangan
warna	Warna isian teks yang akan digunakan: merah hijau biru hitam putih kuning oranye ungu sian transparan

Contoh

Saat dijalankan, warna isian diatur menjadi oranye dan menggambar dua persegi panjang. Yang pertama berada di (50, 50), dan yang kedua berada di (50, 130), keduanya dengan lebar 100 piksel dan tinggi 60 piksel.

saat dimulai :: hat events
[Display two colors behind text.]
atur warna isian teks ke [merah v] di layar
cetak ["Red"] di layar ▶
atur kursor ke baris berikutnya di layar
atur warna isian teks ke [biru v] di layar
cetak ["Blue"] di layar ▶

atur warna isian gambar pada layar

Blok tumpukan set draw fill color on screen mengatur warna isian yang digunakan saat bentuk digambar. Warna isian default adalah hitam.

atur gambar isi warna tumpukan blok

atur warna isian gambar ke [merah v] di layar

Parameter	Keterangan
warna	Warna isian bentuk yang akan digunakan: merah hijau biru hitam putih kuning oranye ungu sian transparan

Contoh

Saat dijalankan, warna isian diatur menjadi oranye dan menggambar dua persegi panjang. Yang pertama berada di (50, 50), dan yang kedua berada di (50, 130), keduanya dengan lebar 100 piksel dan tinggi 60 piksel.

saat dimulai
[Draw an orange-filled rectangle with text on top.]
atur warna isian gambar ke [oranye v] di layar
gambar persegi panjang [200] [150] [240] [150] di layar
cetak [VEXcode AIR] di x:[250] y:[220] di layar

Menggambar

Tampilkan file gambar di layar

Blok tumpukan tampilkan file gambar di layar menggambar gambar kustom yang diunggah pengguna di layar pengontrol pada atur titik asal.

Tampilkan blok tumpukan gambar pengguna

tampilkan file gambar [IMAGE1 v]

Parameter	Keterangan
nomor gambar	Gambar yang diunggah pengguna untuk digunakan. Opsi akan berubah jika nama gambar diedit di Panel Kontrol.

Contoh

yang harus dilakukan

saat dimulai
[Display custom image on screen.]
tampilkan file gambar [IMAGE1 v]

menggambar piksel di layar

Blok tumpukan gambar piksel di layar menggambar satu piksel pada koordinat x dan y yang dipilih menggunakan warna pena saat ini.

gambar blok tumpukan piksel

gambar piksel [0] [0] di layar

Parameter	Keterangan
X	Koordinat x untuk menggambar piksel dari 0 hingga 640.
y	Koordinat y untuk menggambar piksel dari 0 hingga 480.

Contoh

Saat dijalankan, akan menggambar sebuah piksel di tengah layar pada koordinat (120, 120).

saat dimulai
[Draw five pixels in a diagonal.]
gambar piksel [360] [200] di layar
gambar piksel [340] [220] di layar
gambar piksel [320] [240] di layar
gambar piksel [300] [260] di layar
gambar piksel [280] [280] di layar

menggambar garis di layar

Blok tumpukan gambar garis di layar menggambar garis dari koordinat layar pertama (x1, y1) ke koordinat layar kedua (x2, y2) menggunakan lebar pena dan warna pena saat ini.

gambar garis tumpukan blok

gambar garis [0] [0] [10] [10] di layar

Parameter	Keterangan
x1	Koordinat x dalam piksel dari awal garis, dari 0 hingga 640.
tahun 1	Koordinat y dalam piksel dari awal garis dari 0 hingga 480.
x2	Koordinat x dalam piksel dari ujung garis antara 0 hingga 640.
tahun ke-2	Koordinat y dalam piksel dari ujung garis dari 0 hingga 480.

Contoh

Saat dijalankan, program ini akan menggambar garis diagonal dari pojok kiri atas (0,0) ke pojok kanan bawah (240,240) layar.

saat dimulai
[Make an X across the screen.]
gambar garis [0] [0] [640] [480] di layar
atur warna pena / font ke [cyan v] di layar
gambar garis [0] [480] [640] [0] di layar

menggambar persegi panjang di layar

Blok tumpukan gambar persegi panjang di layar menggambar persegi panjang menggunakan lebar pena, warna pena, dan warna isi saat ini.

gambar persegi panjang tumpukan balok

gambar persegi panjang [0] [0] [10] [10] di layar

Contoh

Parameter	Keterangan
X	Koordinat x dalam piksel dari sudut kiri atas persegi panjang, dari 0 hingga 640.
y	Koordinat y dalam piksel dari sudut kiri atas persegi panjang, dari 0 hingga 480.
lebar	Lebar persegi panjang dalam piksel.
tinggi	Tinggi persegi panjang dalam piksel.

Saat dijalankan, program ini menggambar persegi panjang di layar dengan sudut kiri atas di (50,50), lebar 130 piksel, dan tinggi 60 piksel.

saat dimulai
[Draw two rectangles on the screen.]
gambar persegi panjang [0] [0] [620] [460] di layar
atur warna isian gambar ke [hijau v] di layar
gambar persegi panjang [200] [180] [200] [100] di layar

menggambar lingkaran di layar

Blok tumpukan gambar lingkaran di layar menggambar lingkaran menggunakan lebar pena, warna pena, dan warna isi saat ini.

gambar lingkaran tumpuk balok

gambar lingkaran [0] [0] [10] di layar

Parameter	Keterangan
X	Koordinat x dalam piksel dari pusat lingkaran, dari 0 hingga 640.
y	Koordinat y dalam piksel dari pusat lingkaran, dari 0 hingga 480.
radius	Jari-jari lingkaran dalam piksel.

Contoh

Saat dijalankan, program ini menggambar lingkaran di layar dengan titik pusat di (120,120) dan jari-jari 40 piksel.

saat dimulai
[Draw one green circle on the screen.]
atur warna isian gambar ke [hijau v] di layar
gambar lingkaran [320] [240] [200] di layar

Menyentuh

layar ditekan

Blok Boolean screen pressed melaporkan apakah layar pengontrol saat ini sedang ditekan.

• Benar - Layar sedang ditekan

• Salah - Layar tidak ditekan

blok boolean yang ditekan layar

<layar ditekan?>

Parameter	Keterangan
	Blok ini tidak memiliki parameter.

Contoh

saat dimulai
[Play a sound when the screen is pressed.]
selamanya
jika <layar ditekan?> maka
putar nada [rendah v] [C v] [note_eight v] ▶

Saat layar ditekan, pesan pertama akan ditampilkan. Kode kemudian menunggu hingga layar dilepaskan, dan hanya akan berlanjut setelah layar ditekan lagi untuk menampilkan pesan kedua.

saat dimulai
[Display different messages after the screen is pressed.]
tunggu sampai <layar ditekan?>
cetak [First message!] di layar ▶
atur kursor ke baris berikutnya di layar
[Lift finger to press the screen again.]
tunggu sampai <bukan <layar ditekan?>>
tunggu sampai <layar ditekan?>
cetak [Second message!] di layar ▶

posisi layar

Blok pelapor posisi layar melaporkan koordinat x atau y dalam piksel di mana layar terakhir ditekan. Nilai kembalian untuk x berada di antara 0 (kiri) dan 640 (kanan). Nilai kembalian untuk y berada di antara 0 (atas) dan 480 (bawah).

blok reporter posisi layar

(posisi [x v] layar)

Parameter	Keterangan
koordinat	Koordinat penekanan layar terakhir dalam piksel: x melaporkan posisi horizontal, dan y melaporkan posisi vertikal.

Contoh

Saat diaktifkan, perangkat terus-menerus memeriksa apakah layar disentuh. Jika disentuh, perangkat akan membersihkan layar dan mencetak koordinat x dan y dari posisi sentuhan.

saat dimulai
[Play high or low note based on where screen is pressed.]
selamanya
jika <layar ditekan?> maka
jika <(posisi [x v] layar) [math_greater_than v] [320]> maka
putar nada [tinggi v] [C v] [note_eight v] ▶
lainnya
putar nada [rendah v] [C v] [note_eight v] ▶

saat kejadian layar

Blok kode when screen event dijalankan ketika layar kontroler ditekan atau dilepaskan.

Saat acara layar memblokir topi

saat layar [ditekan v]

Parameter	Keterangan
tindakan	Menentukan kapan tumpukan blok yang terpasang akan dijalankan: ditekan dijalankan saat layar ditekan, dan dilepaskan dijalankan saat layar dilepaskan.

Contoh

saat layar [ditekan v]
[Play a sound when the screen is pressed.]
putar suara [berhasil v] ▶
