Obrazovka

Zavedení

Bloky obrazovky ovládají obrazovku ovladače dronu VEX AIR a umožňují ovladači zobrazovat text, čísla, grafiku a obrázky a reagovat na dotykové ovládání.

Poznámka: Pokud je dron VEX AIR spárován s ovladačem, v horní části obrazovky tisku se zobrazí časovač, který bude indikovat uplynulý čas aktuálního projektu. Veškerý text nebo kresby se zobrazí za časovačem.

Níže je uveden seznam dostupných bloků:

Tisk kurzoru – Zobrazení textu a správa kurzoru tisku.

• tisk na obrazovku — Vytiskne text, čísla nebo hodnoty proměnných na obrazovku řídicí jednotky.

• nastaví kurzor na řádek/sloupec na obrazovce — Přesune kurzor na konkrétní řádek a sloupec.

• nastaví kurzor na další řádek na obrazovce — Přesune kurzor do sloupce 1 dalšího řádku.

• vymazat řádek na obrazovce — Vymaže zadaný řádek textu.

• sloupec kurzoru obrazovky — Vrací číslo sloupce, kam se bude tisknout text.

• řádek kurzoru obrazovky — Vrací číslo řádku, na který bude text vytištěn.

Tisk XY – Tisk textu v pixelových souřadnicích.

• tisk v souřadnici na obrazovce — Vypíše text, čísla nebo hodnoty proměnných v zadané souřadnici x a y.

• nastavit počátek obrazovky — Změní počátek (0, 0) použitý pro tisk a kreslení na základě souřadnic.

Nastavení – Změna vzhledu textu, grafiky a zobrazení na obrazovce.

• vymazat obrazovku – Vymaže veškerý text, kresby a obrázky z obrazovky.

• čekejte na vykreslení obrazovky — Přepne vykreslování obrazovky na chování vykreslování s odkladem.

• vyplnit obrazovku — Vymaže veškerý text, kresby a obrázky z obrazovky a poté nastaví barvu pozadí obrazovky.

• nastavit písmo na obrazovce — Změní typ a velikost písma pro zobrazení textu.

• nastavit přesnost tisku na obrazovce — Nastaví počet desetinných míst, které se zobrazí při tisku čísel.

• nastavit šířku pera na obrazovce — Nastaví tloušťku nakreslených čar a obrysů tvarů.

• nastavit barvu pera / písma na obrazovce — Nastaví barvu textu, pixelů, čar a obrysů tvarů.

• nastavit barvu výplně textu na obrazovce – Nastaví barvu výplně za tištěným textem.

• nastavit barvu výplně pro kreslení na obrazovce — Nastaví barvu výplně pro nakreslené tvary.

Kreslení – Vytvářejte grafiku a vizuální prvky.

• zobrazit soubor s obrázkem na obrazovce — Zobrazí na obrazovce obrázek nahraný uživatelem.

• nakreslení pixelu na obrazovku — Nakreslí jeden pixel na zadané souřadnici.

• nakresli čáru na obrazovce — Nakreslí čáru mezi dvěma body.

• nakreslí obdélník na obrazovku — Nakreslí obdélník se zadanými rozměry.

• nakreslí kruh na obrazovku — Nakreslí kruh o daném poloměru.

Dotyk – Detekce interakcí na obrazovce.

• screen pressed — Hlásí, zda je obrazovka aktuálně stisknuta.

• pozice obrazovky — Vrací souřadnici x nebo y posledního stisknutí obrazovky.

• when screen event — Spustí se při stisknutí nebo uvolnění obrazovky.

Tisk kurzoru

tisk na obrazovku

Zásobníkový blok print on screen vytiskne text, čísla nebo hodnoty proměnných na obrazovku kontroleru v aktuální pozici cursor position a font.

blok tiskového zásobníku

tisk [VEXcode] na obrazovce ▶

Parametry	Popis
hodnota	Text, číslo nebo hodnota proměnné, která se má vytisknout na obrazovku.
a nastavte kurzor na další řádek	Vyberte šipku (▶) pro rozbalení bloku a napište a nastavte kurzor na další řádek, aby se kurzor po vytištění přesunul do sloupce 1 dalšího řádku.

Příklad

Po spuštění se na obrazovce na počáteční pozici kurzoru zobrazí zpráva „Ahoj, dron!“.

při spuštění
[Display a message at the starting cursor position.]
tisk [Time to fly!] na obrazovce ▶

nastavit kurzor na řádek sloupce na obrazovce

Zásobníkový blok set cursor to row column on screen přesune kurzor na konkrétní řádek a sloupec na obrazovce kontroleru. Další blok print on screen začne tisknout na tomto místě.

Počet znaků, které se vejdou na obrazovku, závisí na vybraném písmu. S výchozím písmem s pevnou šířkou písma (střední velikost) lze jasně zobrazit až 18 řádků a 53 sloupců. Text umístěný mimo tento rozsah může být oříznut nebo se může stát obtížně čitelným.

Nastavení bloku zásobníku kurzoru

nastavit kurzor na řádek [1] sloupec [1] na obrazovce

Parametry	Popis
řádek	Řádek, na který se má kurzor přesunout.
sloupec	Sloupec, do kterého se má kurzor přesunout.

Příklady

Po spuštění přesune kurzor na řádek 7, sloupec 25 na obrazovce a vypíše „Řádek 7, sloupec 25“.

při spuštění
[Display text starting at Row 7 Column 25.]
nastavit kurzor na řádek [7] sloupec [25] na obrazovce
tisk [Row 7, Column 25] na obrazovce ▶

nastavit kurzor na další řádek na obrazovce

Zásobníkový blok set cursor to next row on screen přesune kurzor do sloupce 1 na dalším řádku na obrazovce řadiče.

nastavit kurzor na další řádek bloku zásobníku

přesunout kurzor na další řádek na obrazovce

Parametry	Popis
	Tento blok nemá žádné parametry.

Příklad

Po spuštění vypíše na obrazovku ‘Řádek 1’, přesune kurzor na další řádek a poté vypíše ‘Řádek 2’.

při spuštění
[Display two lines of text.]
tisk [Line 1] na obrazovce ▶
přesunout kurzor na další řádek na obrazovce
tisk [Line 2] na obrazovce ▶

vymazat řádek na obrazovce

Blok zásobníku clear row on screen vymaže řádek textu na obrazovce řadiče.

Vymazat blok zásobníku řádků

vymazat řádek [1] na obrazovce

Parametry	Popis
řádek	Číslo řádku, které se má vymazat.

Příklad

Po spuštění vytiskne text na dva řádky. První řádek zůstane zobrazen, zatímco druhý řádek po 3 sekundách zmizí.

při spuštění
[Clear only the second row of text.]
tisk [This text stays] na obrazovce ▶
přesunout kurzor na další řádek na obrazovce
tisk [This text disappears] na obrazovce ▶
čekat [3] sekund
vymazat řádek [2] na obrazovce

sloupec kurzoru na obrazovce

Blok reportéru sloupec kurzoru obrazovky hlásí číslo sloupce, kam bude text vytištěn, jako celé číslo.

blok reportéra sloupce kurzoru obrazovky

(sloupec kurzoru obrazovky)

Parametry	Popis
	Tento blok nemá žádné parametry.

Příklad

Po spuštění přesune kurzor na řádek 7, sloupec 25 na obrazovce a vypíše aktuální číslo sloupce kurzoru.

při spuštění
[Display the cursor's current column.]
nastavit kurzor na řádek [7] sloupec [25] na obrazovce
tisk (sloupec kurzoru obrazovky) na obrazovce ▶

řádek kurzoru na obrazovce

Blok reportéru řádkový kurzor obrazovky hlásí číslo řádku, kde bude text vytištěn, jako celé číslo.

blok reportéra řádků kurzoru obrazovky

(řádek kurzoru obrazovky)

Parametry	Popis
	Tento blok nemá žádné parametry.

Příklad

Po spuštění přesune kurzor na řádek 7, sloupec 25 na obrazovce a vypíše aktuální číslo řádku kurzoru.

při spuštění
[Display the cursor's current row.]
nastavit kurzor na řádek [7] sloupec [25] na obrazovce
tisk (řádek kurzoru obrazovky) na obrazovce ▶

Tisk XY

tisk na souřadnici na obrazovce

Zásobníkový blok print at coordinate on screen tiskne text, čísla nebo hodnoty proměnných na obrazovku řídicí jednotky na specifické pozici (x, y) v pixelech s použitím aktuálních parametrů font a origin. x určuje, jak daleko od levé strany začíná text, a y určuje, kde se nachází spodní část písmen. Tento blok ignoruje aktuální pozici kurzoru.

tisk v bloku zásobníku

tisk [VEXcode] na x:[80] y:[120] na obrazovce

Parametry	Popis
hodnota	Text, číslo nebo hodnota proměnné, která se má vytisknout na obrazovku.
x	Souřadnice x v pixelech (0 až 640, kde 0 je levá a 640 pravá strana).
y	Souřadnice y v pixelech (0 až 480, kde 0 je horní a 480 spodní).

Příklad

Po spuštění se uprostřed obrazovky zobrazí zpráva „Ahoj, dron!“.

při spuštění
[Display a message starting in the middle of the screen.]
tisk [Hello, drone!] na x:[320] y:[240] na obrazovce

nastavit původ obrazovky

Zásobníkový blok set screen origin nastavuje počátek (0, 0) použitý pro kreslení a tisk na základě souřadnic na obrazovce řídicí jednotky. Ve výchozím nastavení je počátek v levém horním rohu obrazovky. Tento blok může resetovat počátek na alternativní umístění souřadnic na obrazovce (x, y).

nastavit blok zásobníku původu obrazovky

nastavit počátek obrazovky x: [0] y: [0]

Parametry	Popis
x	Souřadnice x v pixelech, na kterou se má nastavit nový počátek.
y	Souřadnice y v pixelech, na kterou se má nastavit nový počátek.

Příklad

Po spuštění nastaví počátek obrazovky na (320, 240) a v novém počátku nakreslí obdélník s levým horním rohem v bodě (0,0), šířkou 80 pixelů a výškou 40 pixelů.

při spuštění
[Set the origin to the center of the screen.]
nastavit počátek obrazovky x: [320] y: [240]
[Draw a rectangle at the new origin.]
nakreslit obdélník [0] [0] [80] [40] na obrazovce

Nastavení

čistá obrazovka

Blok zásobníku clear screen vymaže všechny kresby, text a obrázky z obrazovky řídicí jednotky.

vymazat blok zásobníku obrazovky

vymazat obrazovku

Parametry	Popis
	Tento blok nemá žádné parametry.

Příklad

Po spuštění nakreslí kruh se středem (120,120) a poloměrem 40 pixelů. Po 2 sekundách se obrazovka vymaže.

při spuštění
[Draw a circle, and clear it after 2 seconds.]
nakreslit kruh [320] [240] [80] na obrazovce
čekat [2] sekund
vymazat obrazovku

počkejte na vykreslení obrazovky

Blok zásobníku wait for screen to render přepne vykreslování obrazovky na chování render-later. Jakmile se tento blok spustí, následující bloky obrazovky se na obrazovce řadiče neobjeví, dokud se nespustí další blok wait for screen to render.

Poznámka: Tento blok použijte před nakreslením skupiny textu, tvarů nebo obrázků a poté jej použijte znovu k vykreslení celé aktualizace najednou.

čekat na vykreslení obrazovky

Parametry	Popis
	Tento blok nemá žádné parametry.

Příklad

Po spuštění nakreslí kruh se středem (120,120) a poloměrem 40 pixelů. Po 2 sekundách se obrazovka vymaže.

při spuštění
[Display text and images when button 7 is pressed.]
čekat na vykreslení obrazovky
tisk [Screen rendered!] na obrazovce ▶
nakreslit kruh [320] [240] [80] na obrazovce
čekat dokud <tlačítko ovladače [7 v] stisknuto?>
čekat na vykreslení obrazovky

vyplnit obrazovku

Zásobníkový blok fill screen vymaže všechny kresby, text a obrázky z obrazovky ovladače a poté změní pozadí na zadanou barvu.

Blok pro výplň obrazovky

vyplnit obrazovku barvou [červená v]

Parametry	Popis
barva	Barva pozadí, na kterou se má změnit: červená zelená modrá černá bílá žlutá oranžová fialová azurová

Příklad

při spuštění

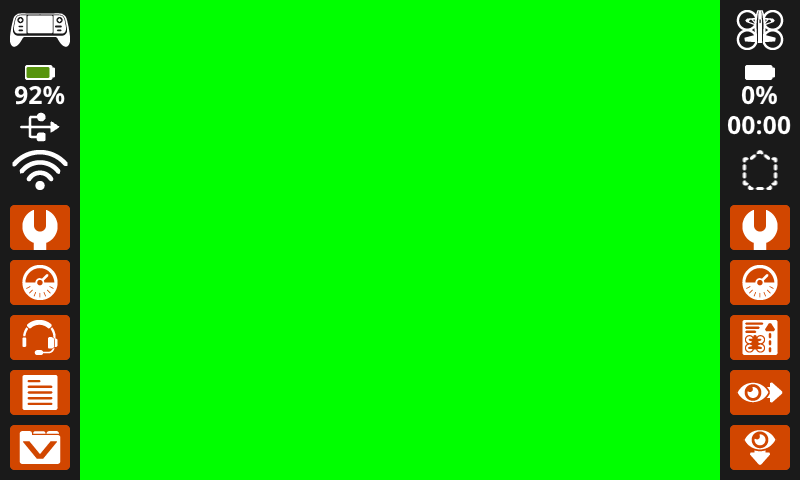

[Say "Hello" then turn screen green.]
tisk [Hello] na obrazovce ▶
čekat [2] sekund
vyplnit obrazovku barvou [zelená v]

nastavit písmo na obrazovce

Blok set font on screen nastavuje písmo a velikost použité pro zobrazení textu na obrazovce řídicí jednotky. Toto písmo se použije na veškerý text vytištěný po spuštění tohoto bloku.

nastavit blok zásobníku písma

nastavit písmo na [neproporcionální v] [střední v] na obrazovce

Parametry	Popis
typ	Typ písma: monospaced nebo proporcionální.
velikost	Velikost písma (viz níže): velmi malé extra malé malé střední velké velmi velké velmi velké

monospaced super small	monospaced extra small	monospaced small
monospaced medium	monospaced large	monospaced extra large
monospaced super large	proportional small	proportional medium
proportional large	proportional extra large	proportional super large

Příklad

Po spuštění nastaví písmo na „monospaced extra large“ a na obrazovku vypíše „VEX“.

při spuštění
[Display text using a larger font.]
nastavit písmo na [neproporcionální v] [extra velké v] na obrazovce
tisk [VEX] na obrazovce ▶

nastavení přesnosti tisku na obrazovce

Zásobníkový blok set print precision on screen nastavuje počet desetinných míst zobrazených při tisku čísel na obrazovku řídicí jednotky. Tato přesnost tisku se použije na všechna čísla vytištěná po spuštění tohoto bloku.

nastavit blok zásobníku s přesností tisku

nastavit přesnost tisku na [0.1 v] na obrazovce

Parametry	Popis
přesnost	Nastaví přesnost tisku na: 1 0,1 0,01 0,001 Všechny číslice

Příklad

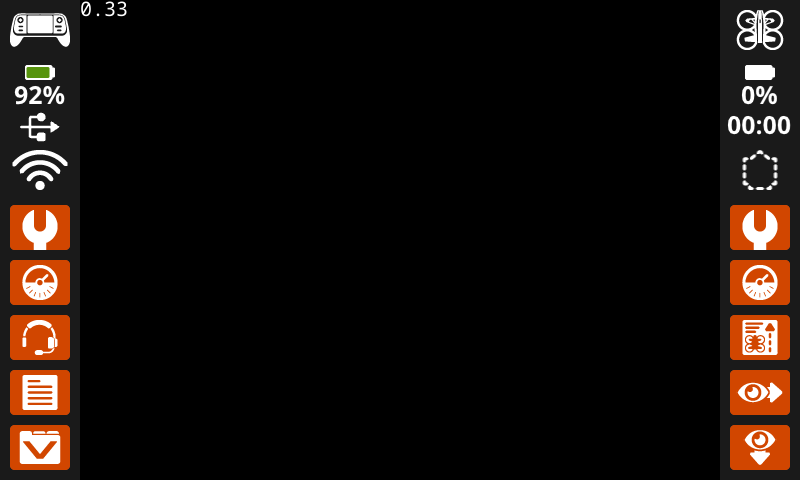

Po spuštění nastaví přesnost tisku na dvě desetinná místa a na obrazovku vypíše 1/3 jako 0,33.

při spuštění
[Print 1/3 as 0.33.]
nastavit přesnost tisku na [0.01 v] na obrazovce
tisk ([1] [math_division v] [3]) na obrazovce ▶

nastavení šířky pera na obrazovce

Blok zásobníku set pen width on screen nastavuje tloušťku nakreslených čar a obrysů tvarů.

nastavit šířku pera blok zásobníku

nastavit šířku pera na [10] na obrazovce

Parametry	Popis
šířka	Šířka pera v pixelech.

Příklad

Po spuštění nastaví šířku pera na 10 pixelů a nakreslí obdélník s levým horním rohem v bodě (50,50), šířkou 130 pixelů a výškou 60 pixelů.

při spuštění
[Draw a rectangle with a pen width of 10.]
nastavit šířku pera na [10] na obrazovce
nakreslit obdélník [200] [200] [200] [80] na obrazovce

nastavit barvu pera / písma na obrazovce

Blok zásobníku set pen / font color on screen nastavuje barvu textu, pixelů, čar a obrysů tvarů. Výchozí barva je bílá.

nastavit blok zásobníku pera / barvy písma

nastavit barvu pera / písma na [červená v] na obrazovce

Příklad

Parametry	Popis
barva	Barva pera a písma, kterou chcete použít: červená zelená modrá černá bílá žlutá oranžová fialová azurová průhledná

Po spuštění nastaví barvu pera na červenou a nakreslí obdélník s levým horním rohem v bodě (50, 50), šířkou 130 pixelů a výškou 60 pixelů.

při spuštění
[Draw a rectangle with an orange outline.]
nastavit barvu pera / písma na [oranžová v] na obrazovce
nakreslit obdélník [200] [150] [240] [150] na obrazovce
nastavit barvu pera / písma na [bílá v] na obrazovce
tisk [VEXcode AIR] na x:[250] y:[220] na obrazovce

nastavit barvu výplně textu na obrazovce

Blok zásobníku set text fill color on screen nastavuje barvu výplně za tištěným textem. Výchozí barva výplně textu je průhledná.

nastavit barvu výplně textu v bloku zásobníku

nastavit barvu výplně textu na [červená v] na obrazovce

Parametry	Popis
barva	Barva výplně textu, kterou chcete použít: červená zelená modrá černá bílá žlutá oranžová fialová azurová průhledná

Příklady

Po spuštění nastaví barvu výplně na oranžovou a nakreslí dva obdélníky. První je v bodě (50, 50) a druhý v bodě (50, 130), oba o šířce 100 pixelů a výšce 60 pixelů.

při spuštění :: hat events
[Display two colors behind text.]
nastavit barvu výplně textu na [červená v] na obrazovce
tisk ["Red"] na obrazovce ▶
přesunout kurzor na další řádek na obrazovce
nastavit barvu výplně textu na [modrá v] na obrazovce
tisk ["Blue"] na obrazovce ▶

nastavit barvu výplně kreslení na obrazovce

Blok zásobníku set draw fill color on screen nastavuje barvu výplně použitou při kreslení tvarů. Výchozí barva výplně je černá.

nastavit blok zásobníku barvy výplně kreslení

nastavit barvu výplně kresby na [červená v] na obrazovce

Parametry	Popis
barva	Barva výplně tvaru, kterou chcete použít: červená zelená modrá černá bílá žlutá oranžová fialová azurová průhledná

Příklady

Po spuštění nastaví barvu výplně na oranžovou a nakreslí dva obdélníky. První je v bodě (50, 50) a druhý v bodě (50, 130), oba o šířce 100 pixelů a výšce 60 pixelů.

při spuštění
[Draw an orange-filled rectangle with text on top.]
nastavit barvu výplně kresby na [oranžová v] na obrazovce
nakreslit obdélník [200] [150] [240] [150] na obrazovce
tisk [VEXcode AIR] na x:[250] y:[220] na obrazovce

Remíza

zobrazit obrazový soubor na obrazovce

Blok zásobníku show image file on screen vykreslí na obrazovku řadiče v bodě set origin vlastní obrázek nahraný uživatelem.

zobrazit blok zásobníku obrázků uživatele

zobrazit obrázek [IMAGE1 v]

Parametry	Popis
číslo obrázku	Uživatelem nahraný obrázek, který se má použít. Možnosti se změní, pokud se názvy obrázků upraví v Ovládacích panelech.

Příklad

úkol

při spuštění
[Display custom image on screen.]
zobrazit obrázek [IMAGE1 v]

kreslit pixely na obrazovce

Blok zásobníku draw pixel on screen nakreslí jeden pixel na vybrané souřadnici x a y s použitím aktuální barvy pera pero color.

nakreslete blok zásobníku pixelů

nakreslit pixel [0] [0] na obrazovce

Parametry	Popis
x	Souřadnice x pro vykreslení pixelu od 0 do 640.
y	Souřadnice y pro vykreslení pixelu od 0 do 480.

Příklad

Po spuštění nakreslí pixel do středu obrazovky v souřadnicích (120, 120).

při spuštění
[Draw five pixels in a diagonal.]
nakreslit pixel [360] [200] na obrazovce
nakreslit pixel [340] [220] na obrazovce
nakreslit pixel [320] [240] na obrazovce
nakreslit pixel [300] [260] na obrazovce
nakreslit pixel [280] [280] na obrazovce

nakreslete čáru na obrazovce

Zásobníkový blok draw line on screen nakreslí čáru od první souřadnice obrazovky (x1, y1) k druhé souřadnici obrazovky (x2, y2) s použitím aktuálních hodnot per width a per color.

blok zásobníku čar kreslení

nakreslit čáru [0] [0] [10] [10] na obrazovce

Parametry	Popis
1x	Souřadnice x začátku řádku v pixelech od 0 do 640.
y1	Souřadnice y začátku řádku v pixelech od 0 do 480.
2x	Souřadnice x konce řádku v pixelech od 0 do 640.
y2	Souřadnice y konce řádku v pixelech od 0 do 480.

Příklad

Po spuštění nakreslí diagonální čáru z levého horního rohu (0,0) do pravého dolního rohu (240,240) obrazovky.

při spuštění
[Make an X across the screen.]
nakreslit čáru [0] [0] [640] [480] na obrazovce
nastavit barvu pera / písma na [azurová v] na obrazovce
nakreslit čáru [0] [480] [640] [0] na obrazovce

nakreslete obdélník na obrazovku

Zásobníkový blok kreslení obdélníku na obrazovce nakreslí obdélník s použitím aktuálních hodnot šířka pera, barva pera a barva výplně.

nakreslete obdélníkový blok zásobníku

nakreslit obdélník [0] [0] [10] [10] na obrazovce

Příklad

Parametry	Popis
x	Souřadnice x levého horního rohu obdélníku v pixelech od 0 do 640.
y	Souřadnice y levého horního rohu obdélníku v pixelech od 0 do 480.
šířka	Šířka obdélníku v pixelech.
výška	Výška obdélníku v pixelech.

Po spuštění nakreslí na obrazovku obdélník s levým horním rohem v bodě (50,50), šířkou 130 pixelů a výškou 60 pixelů.

při spuštění
[Draw two rectangles on the screen.]
nakreslit obdélník [0] [0] [620] [460] na obrazovce
nastavit barvu výplně kresby na [zelená v] na obrazovce
nakreslit obdélník [200] [180] [200] [100] na obrazovce

nakreslete kruh na obrazovku

Zásobníkový blok kreslení kruhu na obrazovce nakreslí kruh s použitím aktuálních hodnot šířka pera, barva pera a barva výplně.

nakreslete kruhový blok zásobníku

nakreslit kruh [0] [0] [10] na obrazovce

Parametry	Popis
x	Souřadnice x středu kruhu v pixelech od 0 do 640.
y	Souřadnice y středu kruhu v pixelech od 0 do 480.
poloměr	Poloměr kruhu v pixelech.

Příklad

Po spuštění nakreslí na obrazovce kruh se středem v bodě (120,120) a poloměrem 40 pixelů.

při spuštění
[Draw one green circle on the screen.]
nastavit barvu výplně kresby na [zelená v] na obrazovce
nakreslit kruh [320] [240] [200] na obrazovce

Dotek

stisknutá obrazovka

Logický blok screen pressed hlásí, zda je aktuálně stisknuta obrazovka ovladače.

• True – Právě se provádí stisknutí tlačítka na obrazovce

• False – Obrazovka není stisknuta

booleovský blok stisknutý na obrazovce

<obrazovka stisknuta?>

Parametry	Popis
	Tento blok nemá žádné parametry.

Příklad

při spuštění
[Play a sound when the screen is pressed.]
navždy
pokud <obrazovka stisknuta?> pak
přehrát notu [nízký v] [C v] [note_eight v] ▶

Po stisknutí obrazovky se zobrazí první zpráva. Kód poté čeká na uvolnění obrazovky a teprve po dalším stisknutí obrazovky pokračuje v zobrazení druhé zprávy.

při spuštění
[Display different messages after the screen is pressed.]
čekat dokud <obrazovka stisknuta?>
tisk [First message!] na obrazovce ▶
přesunout kurzor na další řádek na obrazovce
[Lift finger to press the screen again.]
čekat dokud <ne <obrazovka stisknuta?>>
čekat dokud <obrazovka stisknuta?>
tisk [Second message!] na obrazovce ▶

pozice obrazovky

Blok screen position hlásí souřadnici x nebo y v pixelech, kde byla obrazovka naposledy stisknuta. Návratová hodnota pro x je mezi 0 (vlevo) a 640 (vpravo). Návratová hodnota pro y je mezi 0 (nahoře) a 480 (dole).

blok reportéra pozice na obrazovce

(poloha obrazovky [x v])

Parametry	Popis
koordinovat	Souřadnice posledního stisknutí obrazovky v pixelech: x udává horizontální polohu a y udává vertikální polohu.

Příklad

Po spuštění průběžně kontroluje stisknutí obrazovky. Pokud je stisknuto, vymaže obrazovku a vytiskne souřadnice x a y pozice dotyku.

při spuštění
[Play high or low note based on where screen is pressed.]
navždy
pokud <obrazovka stisknuta?> pak
pokud <(poloha obrazovky [x v]) [math_greater_than v] [320]> pak
přehrát notu [vysoký v] [C v] [note_eight v] ▶
jinak
přehrát notu [nízký v] [C v] [note_eight v] ▶

událost na obrazovce

Blok when screen event se spustí při stisknutí nebo uvolnění obrazovky ovladače.

Když se obrazovka udála jako blok klobouku

když obrazovka [stisknuto v]

Parametry	Popis
akce	Určuje, kdy se spustí připojený zásobník bloků: pressed se spustí při stisknutí obrazovky a released se spustí při uvolnění obrazovky.

Příklad

když obrazovka [stisknuto v]
[Play a sound when the screen is pressed.]
přehrát zvuk [úspěch v] ▶
