Hajtáslánc konfigurálása#

Configuring a Drivetrain

Ez az oktatóanyag végigvezet a hajtáslánc VEXcode V5-ben történő konfigurálásán. A végére hozzáadtad és konfiguráltad a hajtásláncot.

  1. Válaszd ki az Eszközök fület.

A VEXcode fülsávjának képernyőképe, amelyen az Eszközök fül van kiemelve.

  1. Válassza az Eszköz hozzáadása lehetőséget.

Az Eszközök lap képernyőképe, amelyen az Eszköz hozzáadása gomb kiemelve látható.

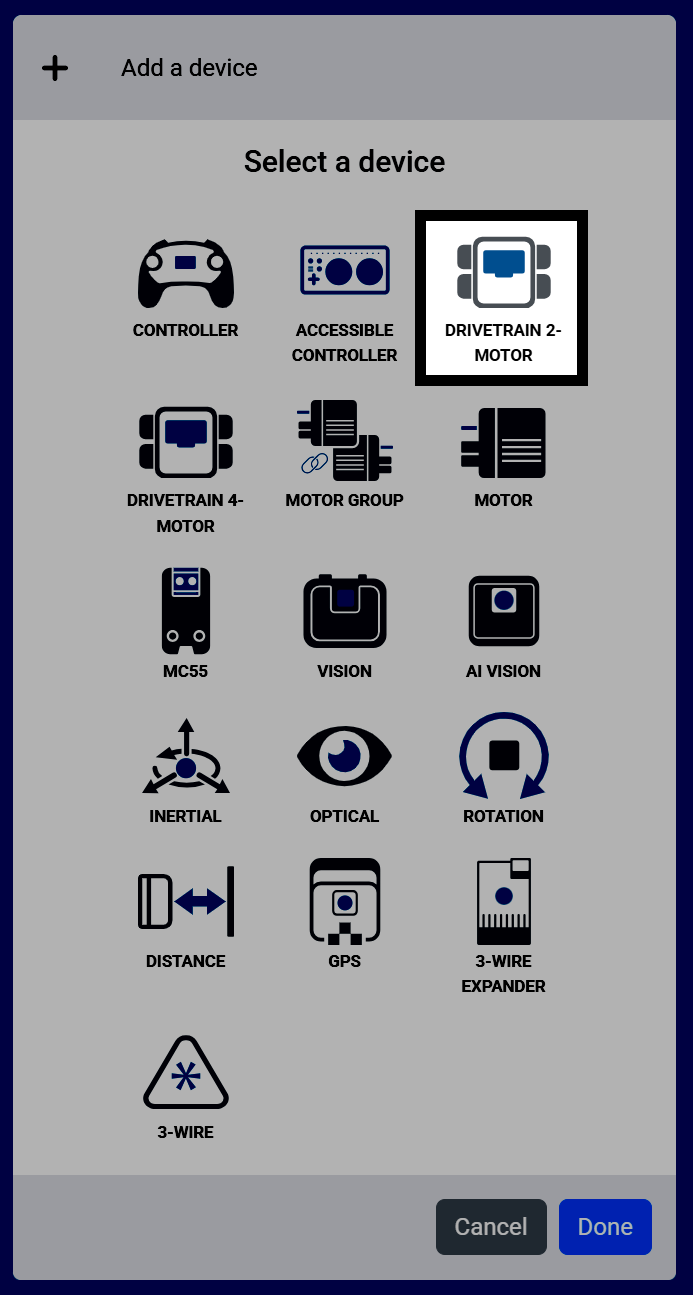

  1. Válassza a 2 motoros hajtáslánc lehetőséget.

Az Eszköz kiválasztása képernyő képernyőképe, amelyen a Hajtáslánc 2 motoros opció kiemelve látható a többi eszközopció között.

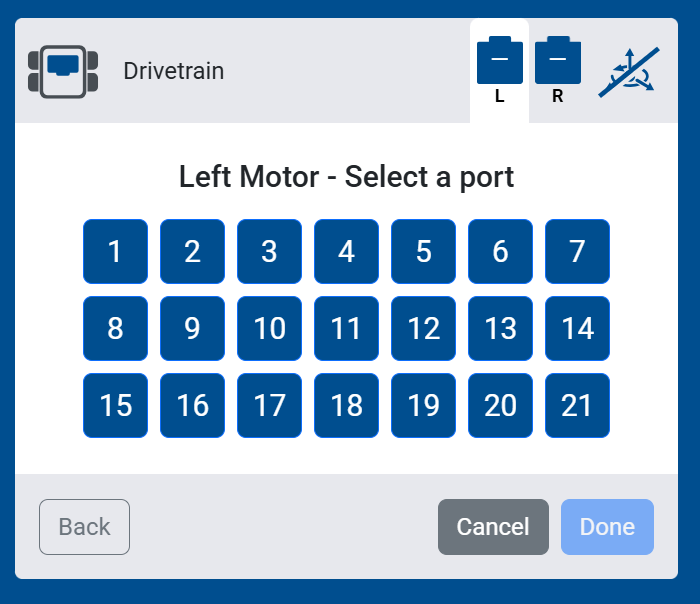

  1. Válassza ki azt a portot, amelyhez a bal oldali motor csatlakozik.

A bal oldali motor portválasztó képernyőjének képernyőképe, amelyen az 1–21. portok közül lehet választani.

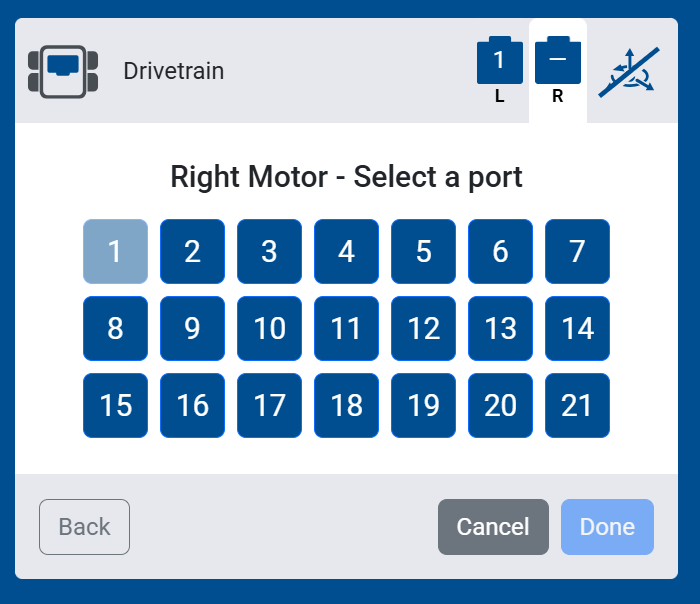

  1. Válassza ki azt a portot, amelyhez a jobb oldali motor csatlakozik.

A jobb oldali motorport-választó képernyő képernyőképe, amelyen az 1–21. portok közül lehet választani.

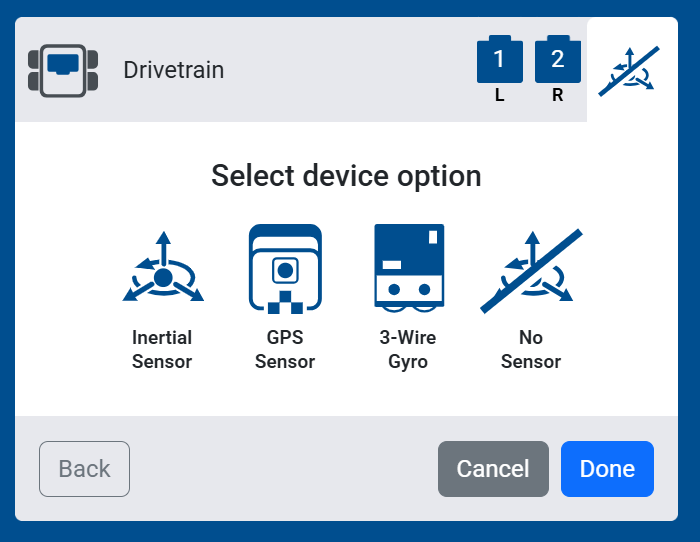

  1. Válassza a Nincs érzékelő lehetőséget.

Az eszköz kiválasztása képernyő képernyőképe, amelyen a Nincs érzékelő lehetőség van kiemelve az Inerciális érzékelő, GPS-érzékelő és 3 vezetékes giroszkóp opciók közül.

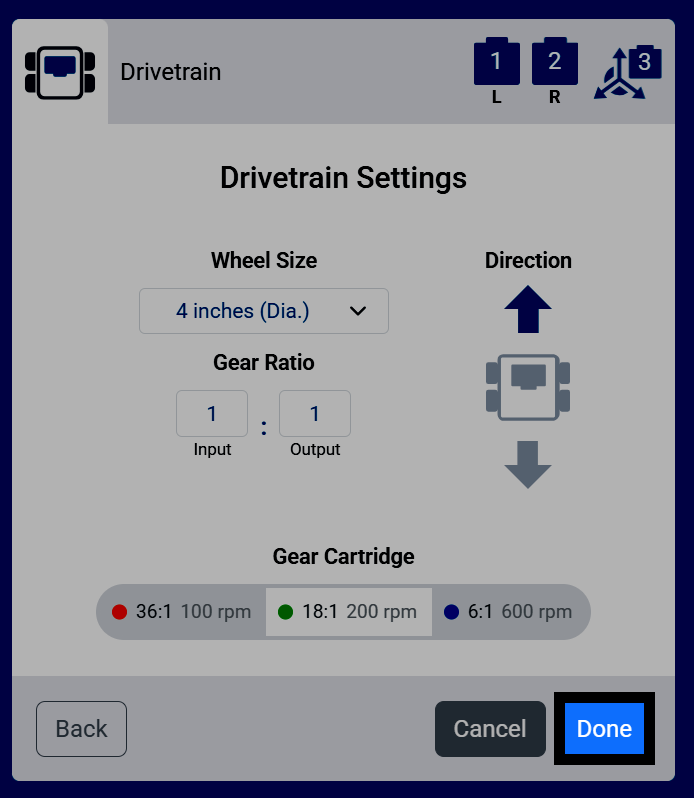

  1. Válaszd a Kész lehetőséget a hajtáslánc robothoz való hozzáadásához.

A Hajtáslánc-beállítások képernyőjének képernyőképe, amelyen a Kész gomb kiemelve látható.

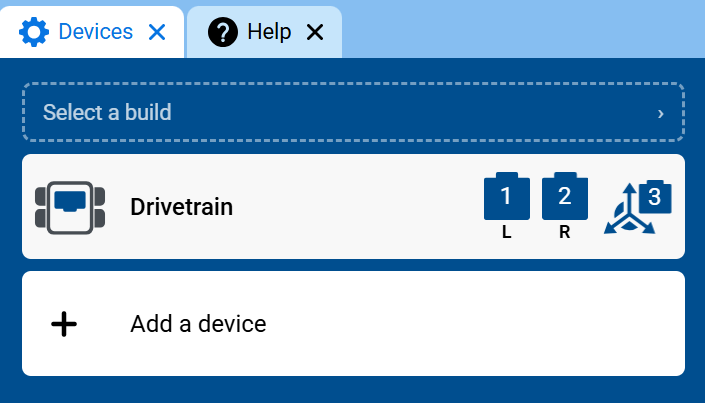

  1. A hajtáslánc most megjelenik az eszközök listájában.

Az Eszközök fül képernyőképe, amelyen a Hajtáslánc látható az eszközök listájában a bal és jobb oldali motorcsatlakozókkal együtt.

  1. A Hajtáslánc kategória most megjelenik az eszköztárban, a blokkjaival együtt.

Az eszköztár képernyőképe, amelyen meg van nyitva a Hajtáslánc kategória, és láthatók a meghajtási és fordulási blokkok.
