Aktarma Organlarının Yapılandırılması#

Configuring a Drivetrain

Bu eğitim, VEXcode V5’te bir aktarma organı yapılandırmasını adım adım açıklamaktadır. Eğitimin sonunda, bir aktarma organı eklemiş ve yapılandırmış olacaksınız.

  1. Cihazlar sekmesini seçin.

VEXcode'un sekme çubuğunun ekran görüntüsü, Aygıtlar sekmesi vurgulanmış halde.

  1. Cihaz Ekle seçeneğini seçin.

Cihazlar sekmesinin ekran görüntüsü, Cihaz Ekle düğmesi vurgulanmış halde.

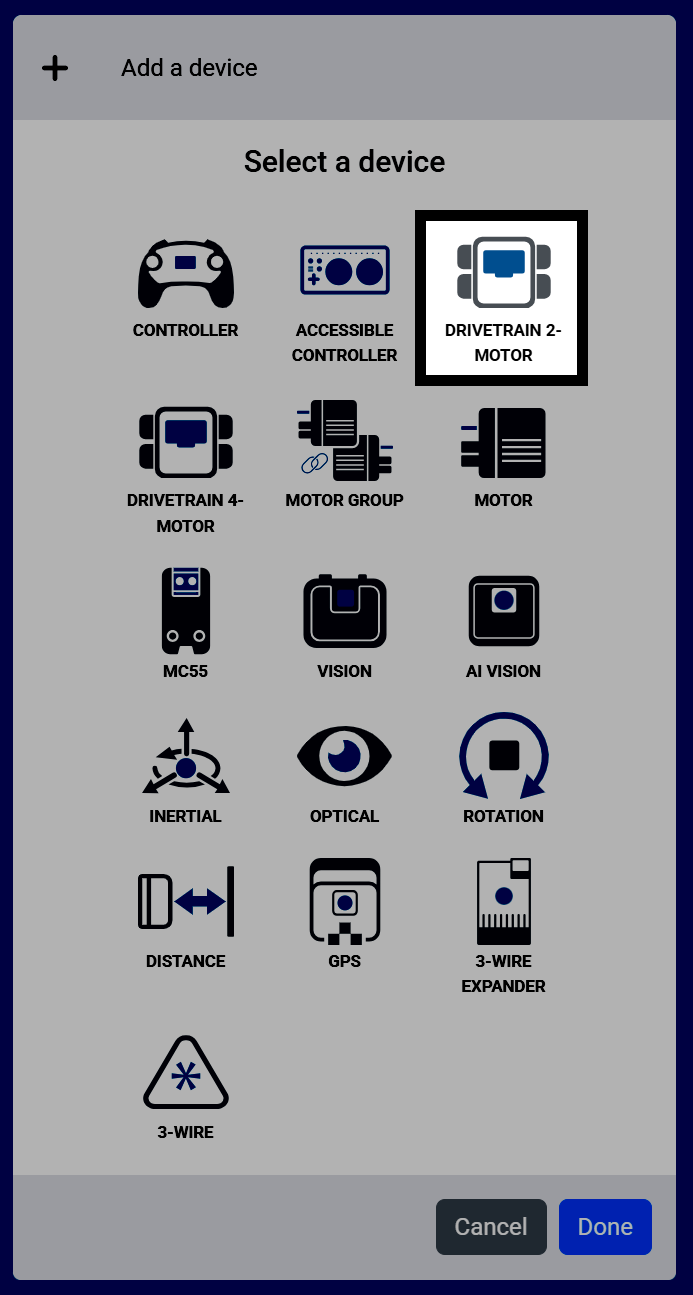

  1. Aktarma Organı 2-Motor seçeneğini seçin.

Cihaz seçme ekranının ekran görüntüsü; diğer cihaz seçenekleri arasında Drivetrain 2-Motor vurgulanmıştır.

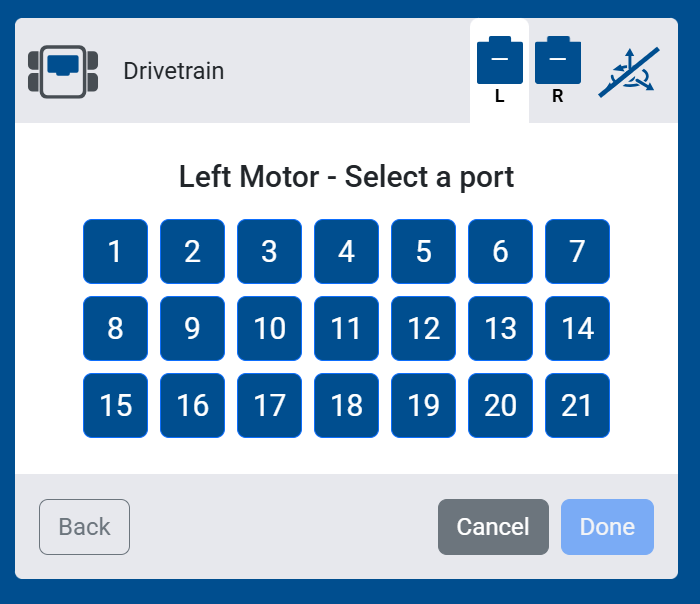

  1. Sol motorun bağlı olduğu portu seçin.

Sol motor bağlantı noktası seçim ekranının ekran görüntüsü; seçilebilecek 1'den 21'e kadar olan bağlantı noktalarını göstermektedir.

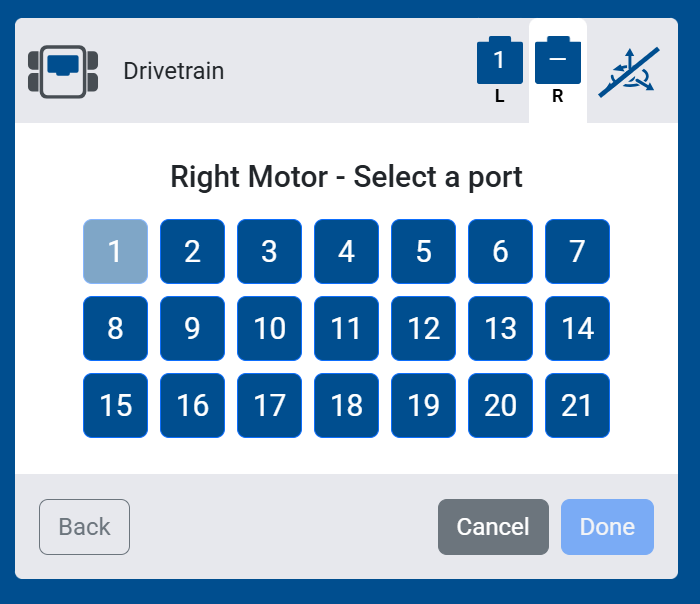

  1. Sağ motorun bağlı olduğu portu seçin.

Sağ motor bağlantı noktası seçim ekranının ekran görüntüsü; seçilebilecek 1'den 21'e kadar olan bağlantı noktalarını göstermektedir.

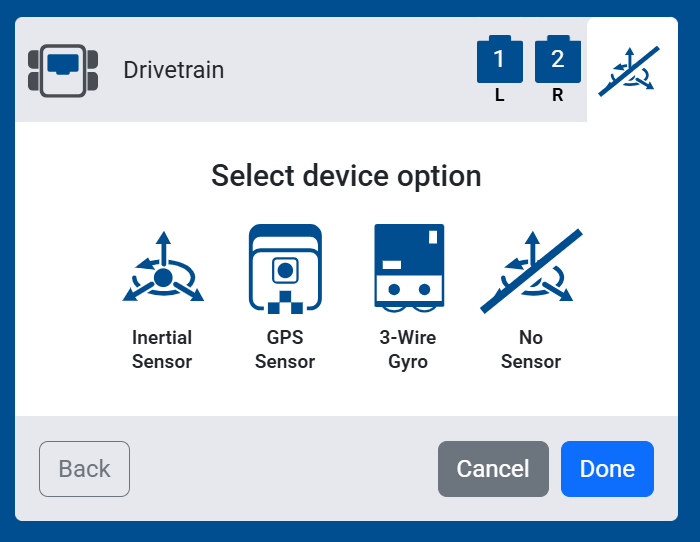

  1. Sensör Yok seçeneğini seçin.

"Cihaz Seç" seçeneği ekranının ekran görüntüsü; Atalet Sensörü, GPS Sensörü ve 3 Kablolu Jiroskop seçenekleri arasında "Sensör Yok" seçeneği vurgulanmıştır.

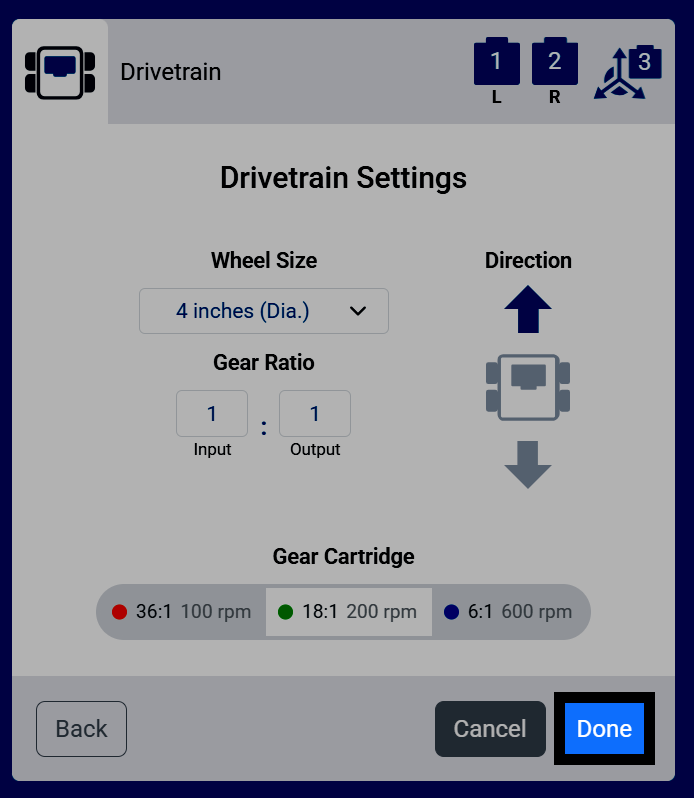

  1. Robotunuza tahrik sistemini eklemek için Tamam’ı seçin.

Aktarma Organları Ayarları ekranının ekran görüntüsü, Tamam düğmesi vurgulanmış halde.

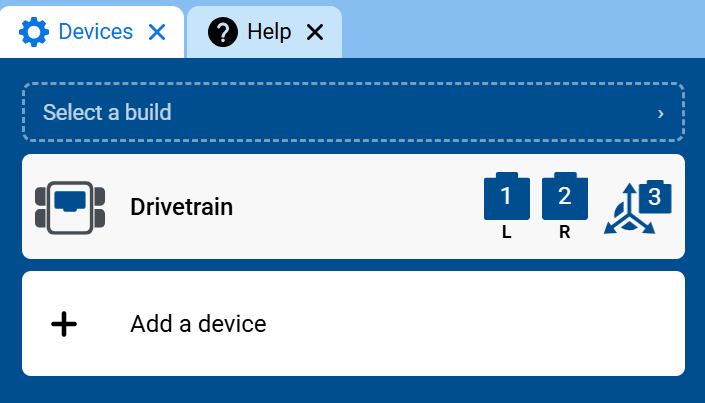

  1. Aktarma organları artık Cihazlar listenizde görünecektir.

Cihazlar sekmesinin ekran görüntüsü, listedeki cihazlar arasında Aktarma Organlarını ve sol ve sağ motor bağlantı noktalarını göstermektedir.

  1. Aktarma organları kategorisi artık araç kutusunda, ilgili bloklarıyla birlikte görünecektir.

Tahrik ve dönüş bloklarını gösteren, Tahrik Sistemi kategorisi açık olan araç kutusunun ekran görüntüsü.
